ESP32萤火虫V4开发板倒置安装固定支架

　　在嵌入式开发、小型物联网终端组装、桌面级电子原型验证场景中，开发板的安装固定一直是容易被忽略却直接影响调试效率与成品可靠性的细节。这款针对ESP32萤火虫V4开发板设计的倒置支架，核心解决的是常规正装结构下，板载LED状态指示灯、重置按键被安装框架或外壳遮挡，调试阶段需要反复拆卸外壳才能观察运行状态、触发复位操作的痛点。

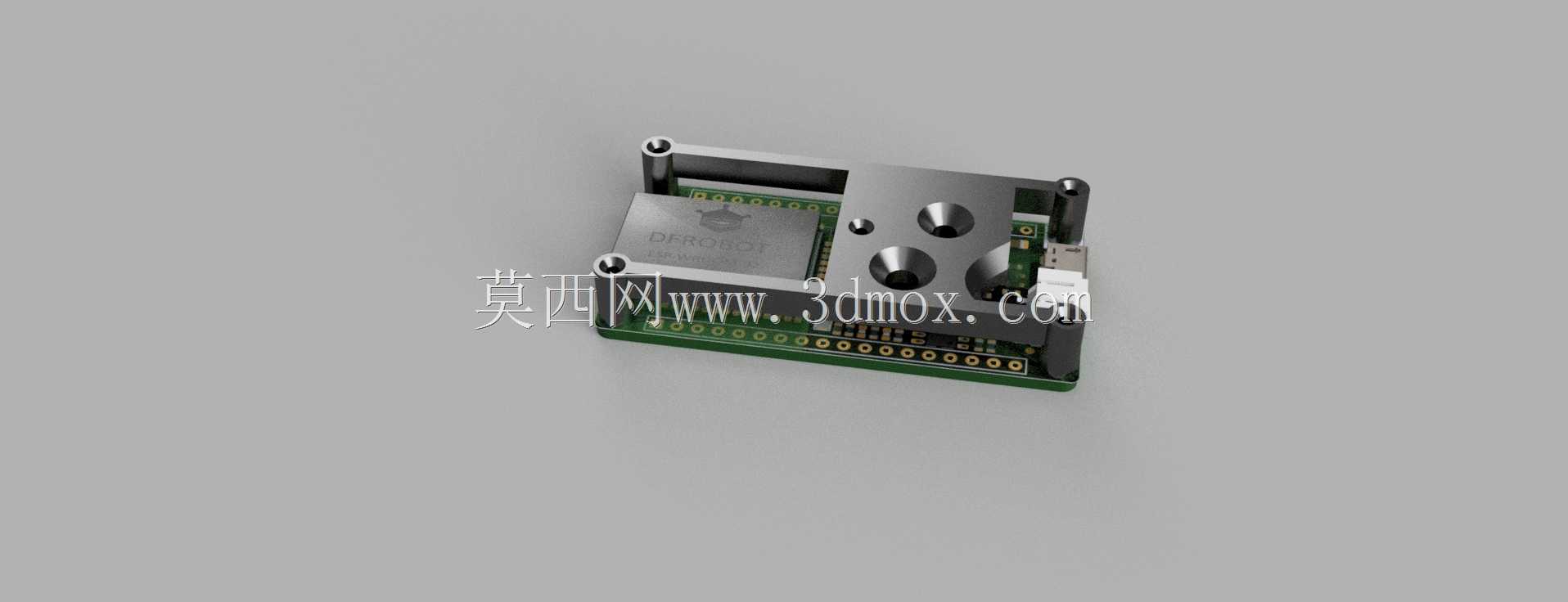

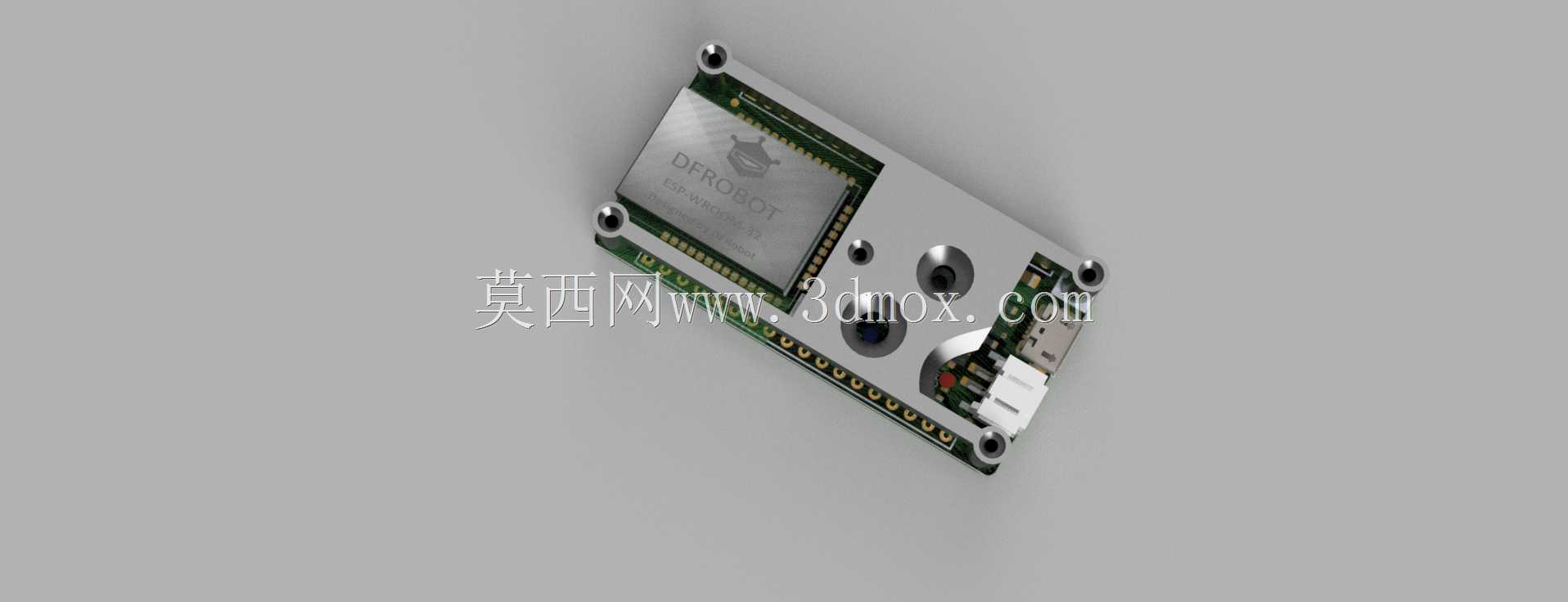

　　从实际使用场景出发，不少开发者在搭建小型传感节点、桌面控制终端时，会将ESP32开发板固定在设备壳体内部，常规正装方式是将开发板元件面朝向壳体内部，排针、接口朝向外侧，这种布局虽然方便外接接线，但板载的电源指示灯、用户自定义LED、复位按键都会被壳体侧壁或者上层安装板挡住，调试时要么歪着身子凑到设备缝隙里看灯的状态，要么拆开外壳按复位，反复操作不仅耽误调试进度，还容易扯动外接接线导致接触不良。这款倒置支架采用反向安装的设计思路，将开发板的元件面朝向支架外侧，也就是安装后朝向设备的操作面方向，让LED指示灯、复位按键直接暴露在可操作、可观察的区域，不需要额外开孔就能直接观察运行状态，手指可以直接触碰复位按键，不需要额外外接复位按钮或者延长指示灯。

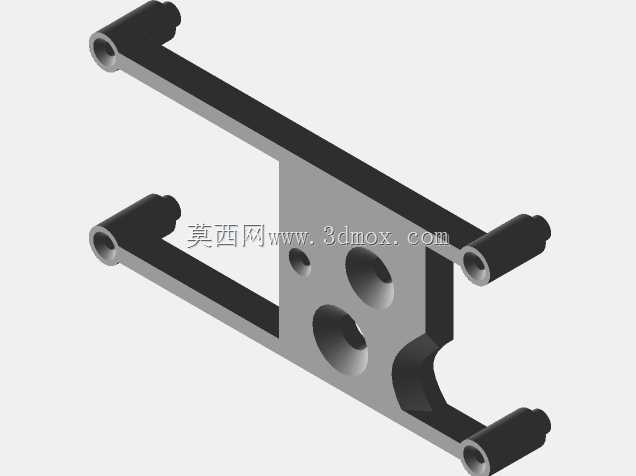

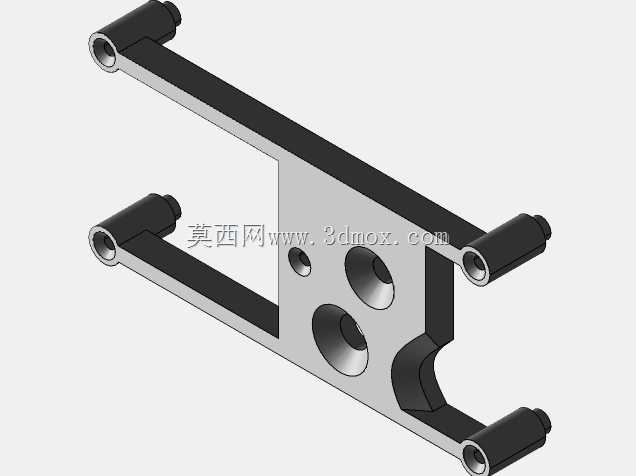

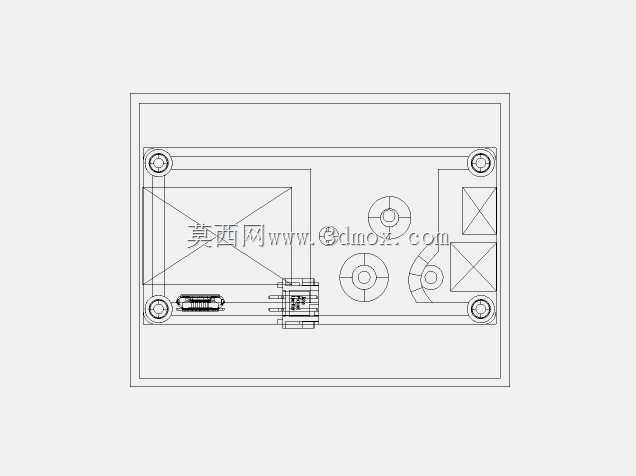

　　结构设计上，支架采用分体式框架结构，主体承托部分贴合ESP32萤火虫V4开发板的外形轮廓，四周设置定位挡边，开发板放入后不会出现横向窜动，避免运输或者使用过程中板卡移位碰擦周边元件。安装固定孔采用M2规格，螺纹孔直径设计为1.6mm，这个尺寸是针对3D打印工艺做的适配优化——采用0.2mm层厚打印时，不需要额外攻丝，直接拧入M2螺丝就能获得足够的锁紧力，既省去了预埋铜螺母的工序，也避免了打印螺纹孔过大导致滑牙、过小导致螺丝拧入时撑裂支架的问题。支架的避让设计做了充分考量，对应开发板的USB接口、排针引脚位置都做了镂空开口，不会遮挡外接接线的插拔，不管是插USB数据线供电烧录，还是外接传感器、执行器的杜邦线，都不会和支架产生干涉。

　　安装边界方面，支架整体轮廓完全覆盖开发板的安装区域，突出板卡的高度控制在最低范围，不会额外占用过多的壳体内部空间，适合内部空间紧凑的小型物联网设备使用。支架的安装孔位采用对称布局，既可以通过螺丝固定在设备壳体的安装柱上，也可以搭配双面胶直接粘贴在平整的安装面上，适配不同的组装需求。针对3D打印的工艺特性，支架所有转角都做了小尺寸圆角过渡，没有尖锐的直角结构，打印时不需要添加过多支撑，去除支撑后也不会出现明显的毛刺，表面处理工作量小。采用常规PLA耗材打印就能获得足够的结构强度，完全能满足桌面级电子设备的固定需求，不需要使用高强度工程塑料，降低了自制成本。

　　从实际装配体验来看，开发板放入支架后，板卡和支架底面留有微小间隙，避免板卡背面的焊盘直接接触安装面造成短路，哪怕是安装在金属壳体内部，也不需要额外垫绝缘片，这个间隙同时也能给开发板提供一定的空气流通空间，长时间运行时的散热效果比直接贴装在安装面上更好。支架的压边结构刚好压住开发板的非元件区域，不会碰擦板上的电容、芯片等贴片元件，避免压损元件造成板卡故障。对于需要经常拆装开发板的调试场景，这种框架式支架不需要完全拧下所有螺丝就能取出板卡，比封闭式的安装壳操作更便捷，同时又能给板卡提供足够的防护，避免桌面杂物碰掉板上的贴片元件。
