带皂液出液功能的一体化冷热水龙头设计

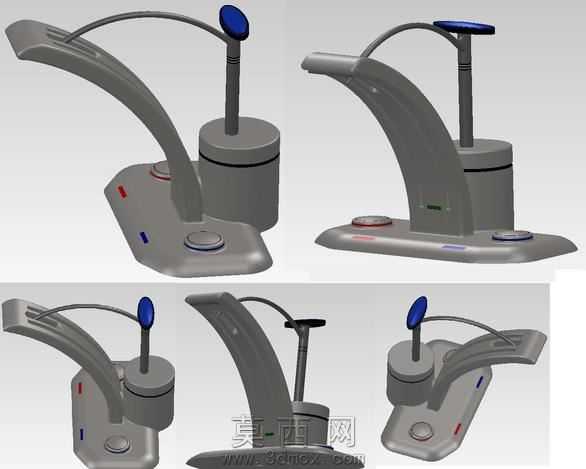

本作品为集成皂液供给功能的台式冷热水龙头三维设计，建模阶段采用参数化特征构建逻辑，先以基准平面定位龙头底座的安装轮廓，绘制底座的异形曲面草图，通过拉伸、倒圆角命令完成底座基体的基础造型，底座表面预留冷热水标识点位、控制按键安装位与皂液泵体的嵌装槽，保证各部件装配间隙控制在合理公差范围内。出水管部分采用大弧度流线型曲面造型，通过扫掠命令沿着引导线生成出水弯管的实体，对管壁做均匀厚度抽壳处理，内部预留独立的冷热水混水流道，弯管末端做收窄处理形成起泡器安装位，保证出水形态的柔和度。侧边的皂液控制杆采用柱体加顶部按压帽的结构，控制杆与底座内部的皂液泵体做同轴心配合，按压行程做限位约束，模拟真实皂液器的按压出液动作逻辑，控制杆顶部的按压帽做蓝色哑光材质区分，与金属主体形成视觉层次。混水控制按键设置在底座前端，分别对应冷热水调节与出水开关，按键边缘做凸起限位结构，避免按压时出现偏移。材质渲染阶段，龙头主体采用磨砂银灰色金属材质，调整金属粗糙度参数模拟拉丝不锈钢的质感，冷热水标识分别赋予红色、蓝色的半透明塑料材质，按压帽采用深蓝色哑光塑胶材质，皂液存储罐采用半透灰色磨砂塑料材质，还原真实洁具的材质视觉效果。结构设计上整合了传统冷热水混水阀与台面皂液器的功能，将两个独立厨卫配件的结构集成在同一底座上，减少台面开孔数量，优化厨卫台面的整洁度，出水管的大弧度造型可覆盖更大的洗漱区域，侧边皂液控制杆的位置符合日常使用的操作习惯，伸手即可完成按压取液、开关出水的连贯动作，各部件的装配关系完全参照实物的连接逻辑，可直接用于结构验证与外观方案展示，渲染阶段采用柔和的影棚光源，多角度展示产品的造型细节与材质质感，突出一体化设计的简洁外观与实用功能。
