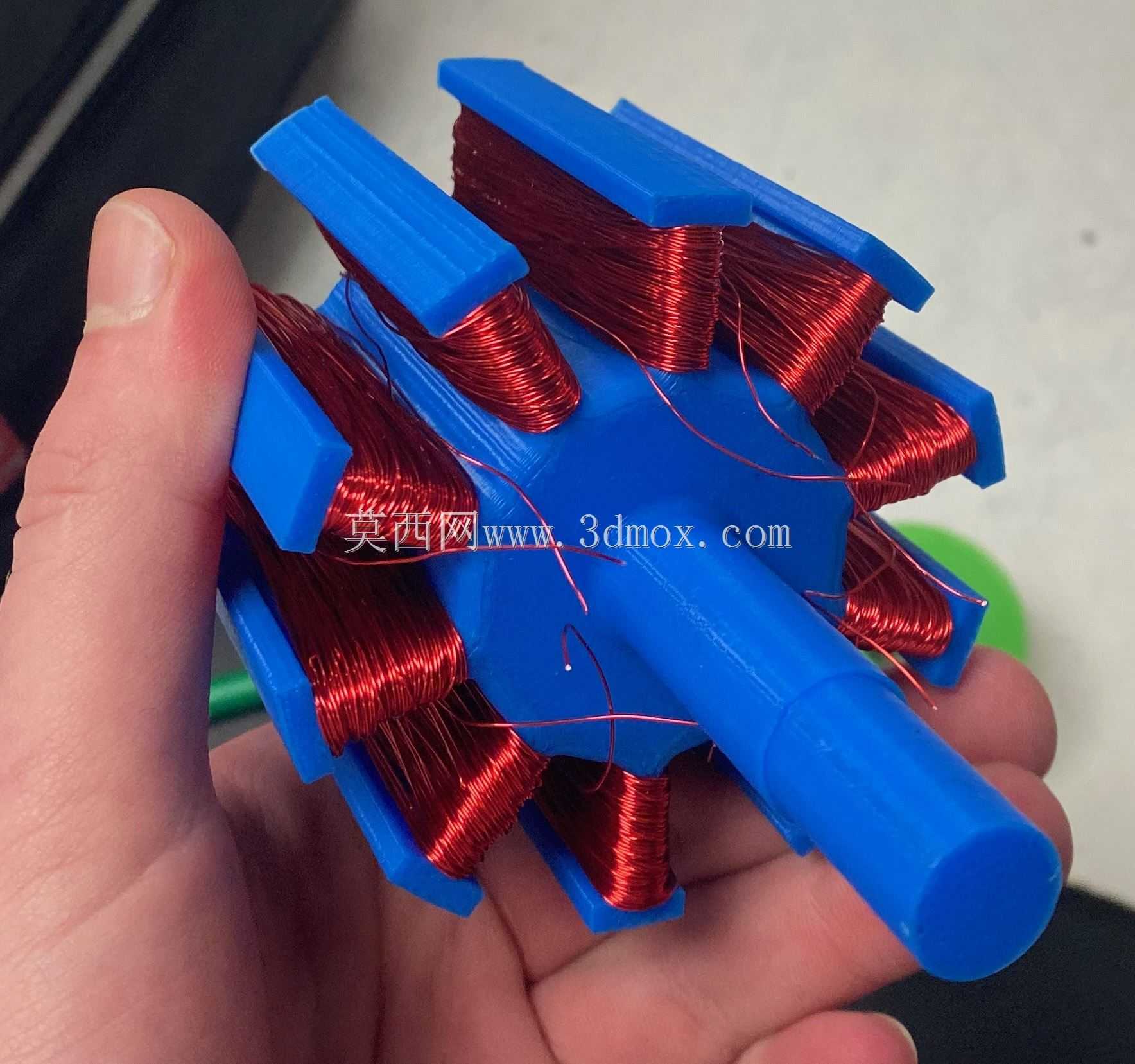

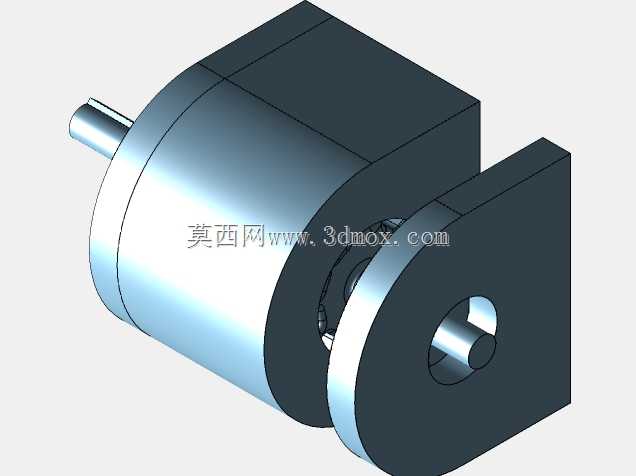

可3D打印制作的有刷电机实物结构

　　这款可通过3D打印制作的有刷电机，核心结构围绕传统有刷直流电机的工作原理搭建，所有非电磁功能的结构件均采用熔融沉积成型工艺可加工的结构设计，适配常规PLA、PETG等桌面级3D打印耗材的加工特性，无需复杂的支撑结构即可完成单件打印。从实际应用场景来看，这类自制电机既可以作为中小学科创教育、高校电工学课程的实操演示教具，帮助学习者直观理解直流电机的电磁转换逻辑、绕组排布方式与动力输出原理，也能作为小型DIY动力装置，适配桌面级小型传送带、简易机械臂关节、自制玩具载具等低负载动力场景，满足非工业级的小扭矩动力输出需求。

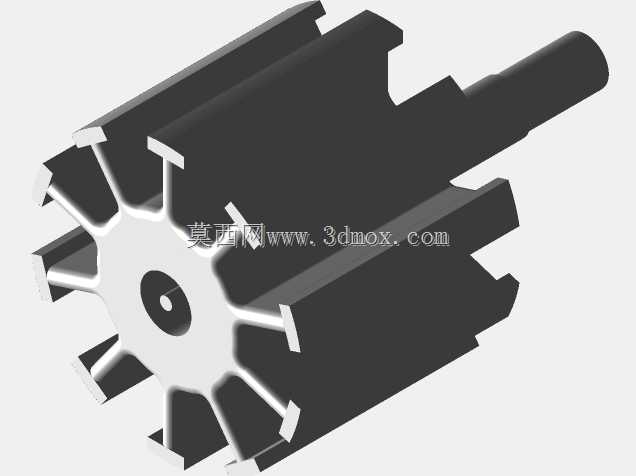

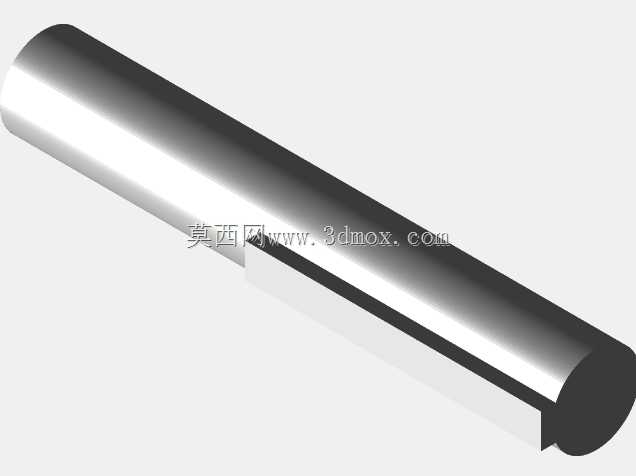

　　设计思路上，核心转子部分采用辐条式支撑结构，每根辐条对应一组绕组安装位，绕组采用28号漆包线绕制，单组绕组的绕线匝数经过实际测试匹配，既保证通电后能产生足够的电磁转矩，也避免绕线过厚导致的转子整体动平衡偏差。转子的输出轴为一体式打印结构，轴段直径适配常规6mm内径的微型轴承，安装时可直接卡入对应尺寸的轴承内圈，无需额外的轴套转接结构，降低了装配的复杂度。转子辐条上预留的螺丝安装孔，用于固定绕制完成的绕组端部，防止电机高速转动时绕组受离心力松散移位，安装时需保证螺丝端面与转子铁芯外圆齐平，避免转动过程中与定子永磁体发生刮擦，影响运转顺畅度。

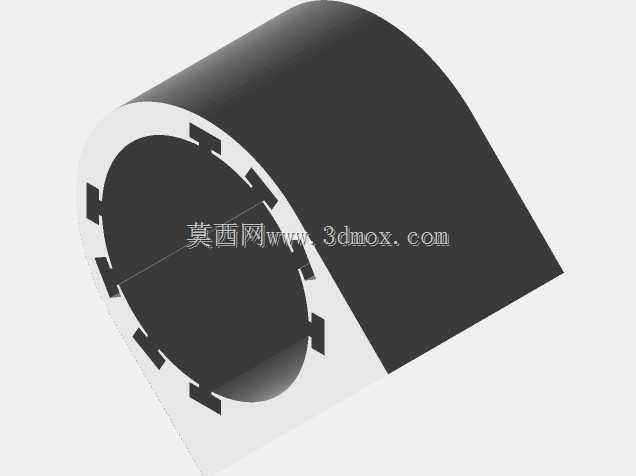

　　从安装边界来看，转子整体的径向尺寸控制在80mm以内，轴向总长度不含输出轴段为65mm，输出轴的有效配合长度为30mm，可适配常规小型电机的安装支架尺寸，定子部分的永磁体可采用标准尺寸的钕铁硼弧形磁片，直接卡入打印好的定子外壳卡槽内，无需额外粘接固定即可完成装配。换向器部分同样采用3D打印结构制作，铜片触点可通过薄铜片裁剪后嵌入换向器的预留卡槽内，与碳刷架的碳刷块保持弹性接触，保证转动过程中电流换向的稳定性。

　　实际功能特性方面，这款电机在额定3V直流供电下可实现每分钟数百转的转速输出，扭矩足以驱动重量在500g以内的小型负载运转，整体结构的装配公差控制在0.2mm以内，打印完成后仅需简单去除支撑毛刺即可完成组装，无需复杂的二次机加工。绕组的绕制方向严格按照直流电机的绕组接线规则排布，相邻辐条上的绕组绕向相反，保证通电后产生的磁场方向连续交替，与定子永磁体的磁场形成持续的切向推力，带动转子连续转动。

　　在结构细节处理上，转子的辐条根部做了R2的圆角过渡，避免3D打印过程中出现应力集中导致的辐条断裂问题，输出轴与转子主体的连接位置做了加厚的加强筋结构，提升轴段的抗扭强度，防止负载过大时轴根断裂。碳刷架的结构设计为可调节式，通过打印的滑槽结构可以调整碳刷与换向器的接触压力，既避免压力过大导致的换向器磨损加快，也防止压力过小导致的接触不良、运转打火问题。整体结构没有复杂的异形曲面，所有打印件的壁厚均控制在2mm以上，保证结构强度的同时尽可能降低打印耗材的用量，单套结构件的打印总耗时不超过6小时，适合个人爱好者快速制作验证。
