数控CNC主轴旋转动力单元结构

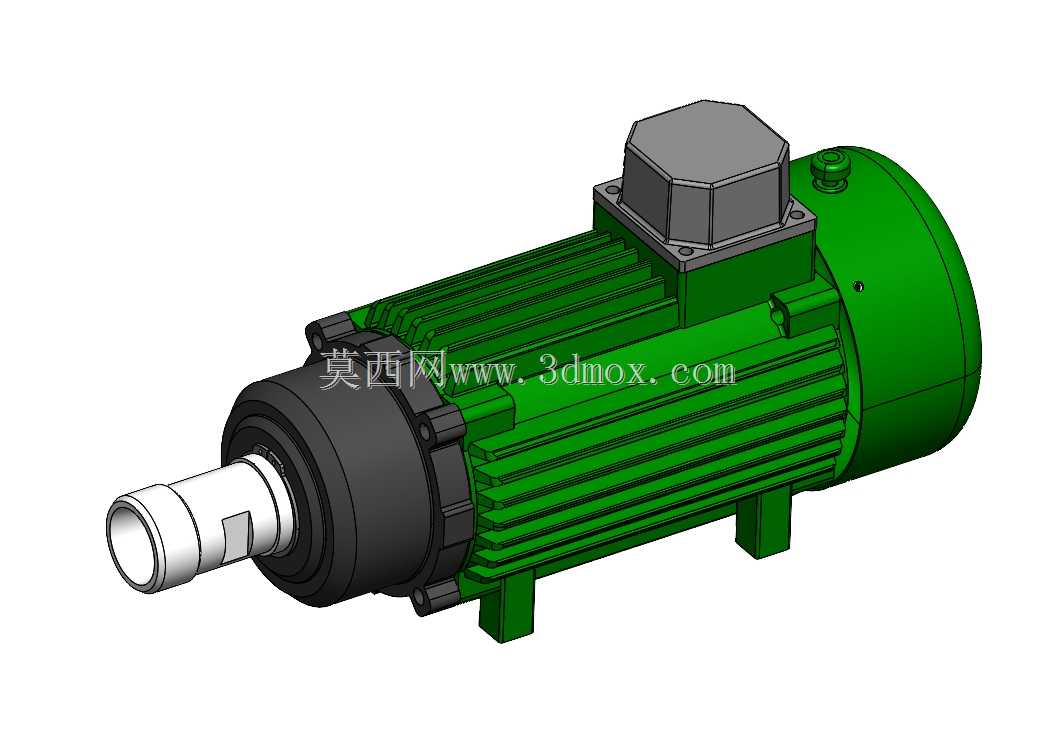

　　这款集成式主轴动力单元，是数控加工场景里用来完成工件切削、打磨、钻孔工序的核心执行部件，常配套在小型CNC雕铣机、专用组合机床、自动化加工专机上，也可加装在非标自动化设备的加工工位，承担有色金属、非金属工件的精密加工作业。从结构设计来看，整体采用电机与主轴集成的直连布局，省去了传统皮带传动、齿轮传动的中间传动环节，既压缩了整体安装长度，也避免了传动间隙带来的加工精度损失，运行时的振动控制表现更优，适合对主轴跳动有较高要求的精加工场景。壳体外侧设计有沿轴向排布的散热筋结构，没有额外加装独立散热风扇，依靠壳体自身的散热面积就能满足额定功率下的持续运行散热需求，这种设计也能减少风扇带来的额外振动与粉尘吸入问题，适配封闭加工舱内的安装环境。

　　输出端采用ER40规格的夹头安装结构，可适配对应夹持范围内的各类刀具，换刀操作便捷，夹持刚性足以满足常规铣削、钻削的受力需求，输出轴的轴伸端做了标准的定位轴径设计，可配套安装各类标准刀柄、钻夹头转接件，拓展不同的加工用途。安装支撑部分采用底部一体式支脚结构，两个支脚的安装孔位做了同轴度公差约束，安装时只需将支脚贴合在设备安装基板上，穿入固定螺栓即可完成定位，不需要额外做复杂的同轴度调校，能大幅减少现场安装调试的工作量。接线盒设置在壳体顶部的居中位置，采用六面体型的密封结构，接线端子内置在盒体内部，可避免加工过程中的切削液、金属碎屑进入接线区域造成电路故障，接线盒的出线方向可根据安装需求调整朝向，适配不同设备的布线走向。

　　从安装边界来看，整体径向最大尺寸集中在电机壳体部分，输出端的轴伸长度预留了足够的刀具装夹空间，不会和工件夹具、加工台产生运动干涉，尾部的端盖做了圆弧过渡处理，没有突出的外置部件，安装时尾部不需要预留过大的避让空间，可有效压缩设备整体的布局尺寸。在实际选型适配时，需要注意该动力单元的额定转速区间与加工工艺的匹配性，直连结构的主轴转速上限更高，做高光加工、小刀具精雕时的表面质量表现更好，但如果是重切削大余量加工场景，就需要核对额定扭矩参数是否满足切削受力需求，避免出现闷车、过载的问题。结构设计上，主轴轴承采用前后端双支撑布局，前端轴承靠近刀具安装位置，可承受加工时的径向切削力与轴向进给力，后端轴承做轴向游动设计，

　　可抵消主轴高速运行时的热伸长量，避免长时间运行后出现轴伸端窜动、精度下降的问题。壳体的加工基准面与主轴轴线做了严格的平行度约束，安装后主轴轴线与安装基板的平行度、垂直度公差可控制在较小范围内，不需要额外做刮研调校就能满足加工精度要求。输出端的密封结构采用多层迷宫密封设计，可阻挡切削液、金属碎屑从轴伸缝隙进入主轴内部，延长轴承的使用寿命，减少日常维护的频次。日常维护时，只需按照运行时长定期补充轴承润滑脂，检查固定螺栓的预紧力即可，不需要拆解复杂的传动结构，维护门槛较低，适合批量配套在量产的专用加工设备上。在非标设备设计中选用这款动力单元时，可直接根据安装孔位尺寸设计安装基板，不需要额外设计传动连接结构，能大幅缩短设备的设计周期，也减少了后续装配调试的故障点，对于需要快速落地的自动化加工项目来说，这类集成式主轴单元的适配性非常高。
