变速器温度检测插入式传感装置

　　在商用车变速器、工程机械传动箱的台架耐久测试与实车运行监测场景中，这类插入式温度传感装置是获取润滑油实时工作温度的核心元件，直接决定了传动系统热负荷保护策略的触发精度，避免齿轮、同步器等摩擦副因油温过高出现润滑失效、胶合磨损的故障。不同于常规的壁贴式测温元件，该装置采用长探杆插入式结构，探杆长度可根据变速器壳体的油底壳深度、主油道安装位的壁厚做适配调整，安装时探杆端部需浸没在润滑油流动的主流区域，不能贴近壳体壁面或者静止油区，否则采集到的温度数据会存在3-5℃的偏差，无法真实反映齿轮啮合区域的实际油温。

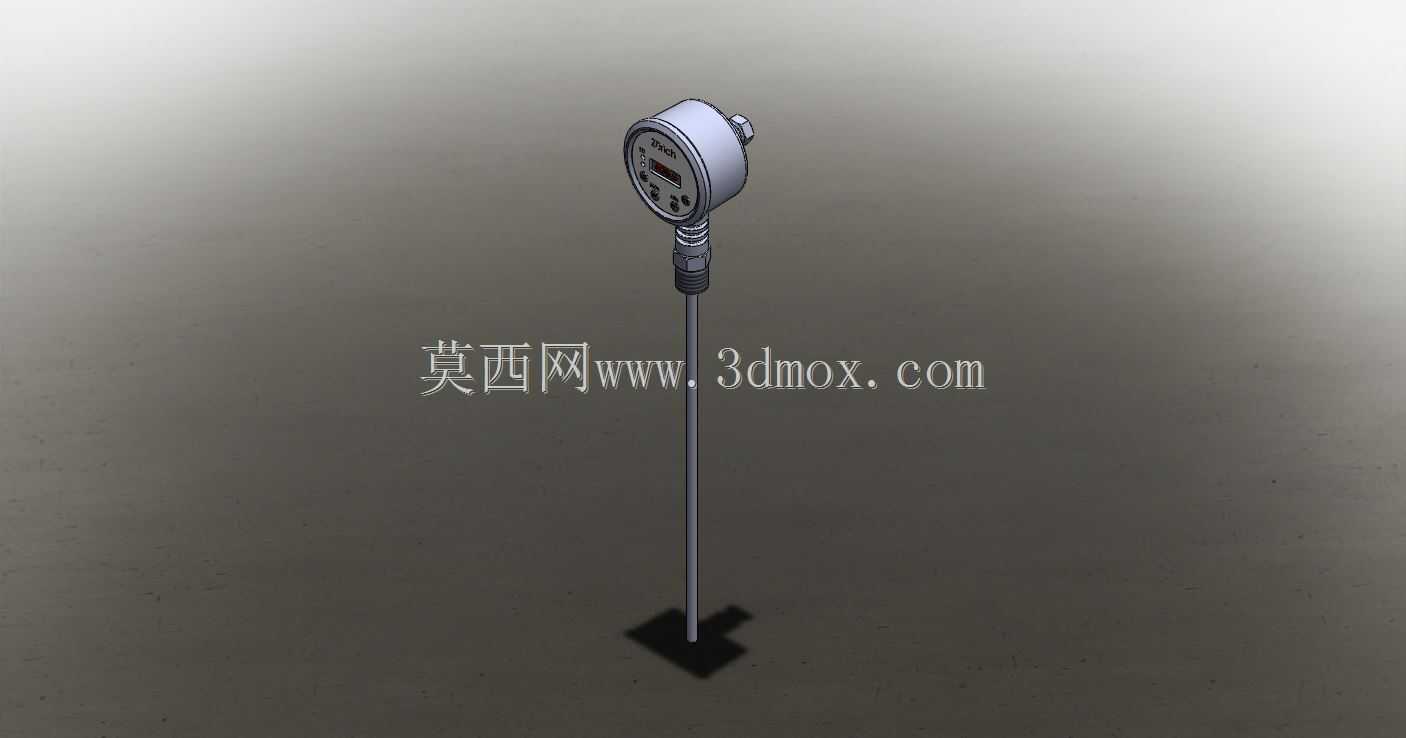

　　从结构设计逻辑来看，装置分为顶部表头、连接螺纹段、长探杆三个核心部分，顶部表头集成了信号处理电路与数显窗口，无需外接二次显示仪表即可直接读取实时温度值，表头外壳采用不锈钢冲压成型，侧面预留了电气接插件接口，防护等级可满足动力舱溅水、油雾侵蚀的使用要求，表头与探杆的连接部位做了密封压合处理，能承受变速器运行时的内部油压波动，不会出现油气渗漏的问题。连接螺纹段采用标准公制细牙螺纹，配套铜质密封垫片，安装时直接拧入变速器壳体预设的测温孔位即可，不需要额外设计转接法兰，能适配多数量产变速器、工业齿轮箱的通用安装接口，探杆部分采用304不锈钢薄壁管封装内部的铂电阻测温芯体，探杆外壁做了钝化处理，长期浸泡在齿轮油中不会出现腐蚀、结垢的问题，探杆的直径控制在6mm以内，插入油道后不会对润滑油的流动状态造成明显干扰，也不会因为探杆过粗在齿轮高速搅油时产生额外的流阻损耗。

　　在实际选型应用中，需要重点核对安装边界尺寸：首先是探杆的有效插入深度，要保证测温端距离安装孔端面的距离符合油道深度要求，既不能过短导致端部未进入流动油层，也不能过长触碰内部的旋转齿轮、轴类零件，造成探杆弯折断裂；其次是表头的径向安装空间，要预留出接插件插拔、接线的操作空间，避免与周边的管路、线束支架产生干涉；另外表头的朝向可以在安装时通过螺纹旋合的角度做调整，保证数显窗口朝向便于日常巡检观察的方向，不需要额外增加转角接头。

　　该装置的信号输出兼容常规的工业采集标准，可直接对接变速器的TCU控制单元或者台架测试的数据采集系统，温度采集范围覆盖-40℃到150℃，完全覆盖变速器润滑油的正常工作温度区间与极限过载温度区间，响应时间控制在3s以内，能快速捕捉油温的突变情况，比如离合器打滑、齿轮异常磨损导致的局部油温骤升，可及时给控制系统发送预警信号。在三维建模过程中，需要重点还原探杆的直线度公差、连接螺纹的配合尺寸、表头的安装定位基准，尤其是探杆与表头连接部位的同轴度，若建模时同轴度偏差过大，实际安装后探杆会出现倾斜，容易与壳体内部的结构产生干涉，同时要还原表头表面的按键、显示窗口的细节，方便后续做安装布局校验、运维操作空间的模拟校核。在传动系统的热平衡仿真分析中，该模型的安装位标注也能帮助仿真工程师准确设置温度监测点的位置，让热仿真的边界条件设置更贴近实际测试状态，减少仿真与实测的数据偏差。
