轻量化多孔镂空金属连接支架结构设计

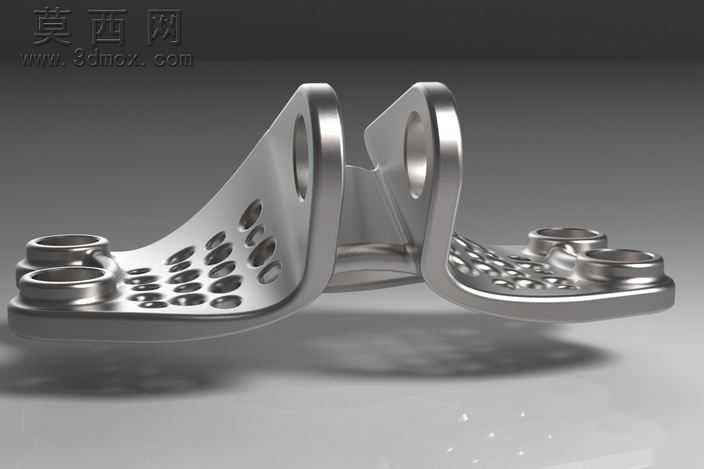

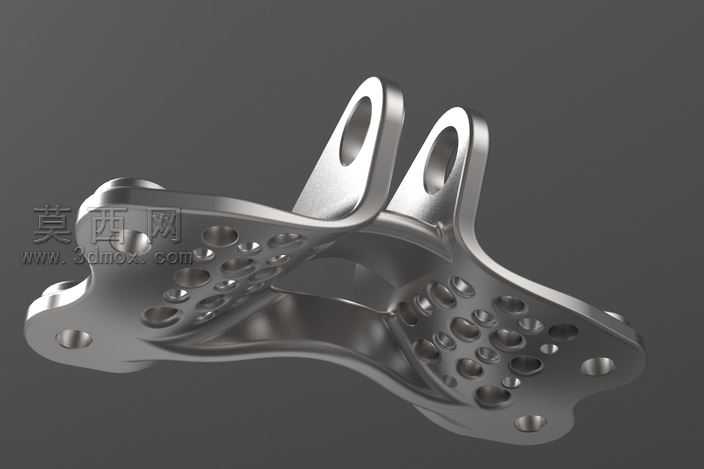

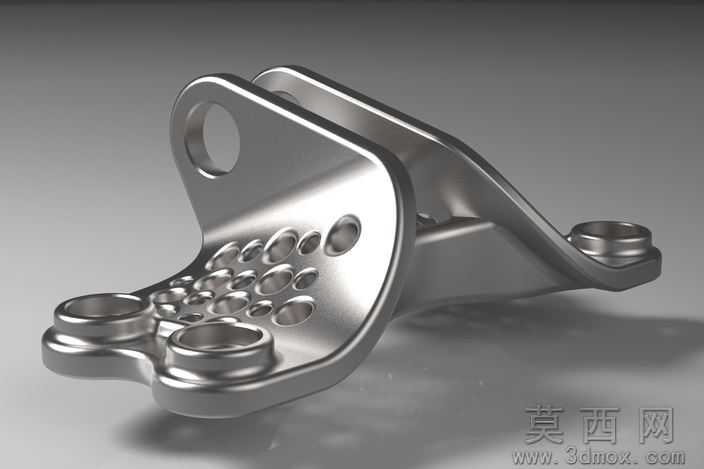

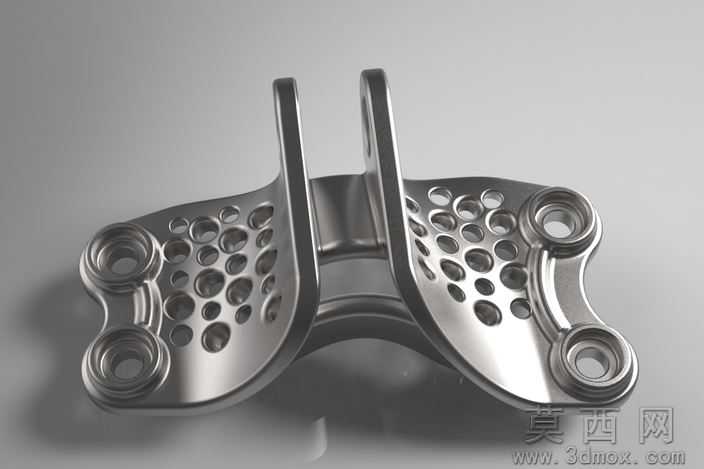

该金属连接支架采用三维参数化建模方式完成整体结构设计，建模过程中以力学承载需求为核心基准，首先完成主体承载曲面的构建，通过多段顺滑过渡的曲面衔接，保证支架在不同安装点位之间的力传递路径连续流畅，避免应力集中带来的结构失效风险。在材质表现上，渲染阶段采用哑光金属材质，精准还原金属构件经过精密加工后的细腻金属质感，通过环境光的多角度打光设置，清晰呈现支架表面的曲面弧度、孔洞边缘的倒角细节以及安装孔位的加工精度，让整体视觉效果贴近实际机加工成品的真实状态。结构设计层面，支架主体采用大面积多孔镂空布局，在保证整体结构刚度与承载能力的前提下，最大限度去除非承载区域的冗余材料，有效降低构件整体重量，经测算该支架大体积对应重量仅为0.570千克，实现了轻量化与结构强度的平衡。支架两端设置带安装孔的连接耳片，耳片位置经过受力仿真优化，能够匹配对应安装点位的连接需求，保证装配后连接稳固；主体区域的孔洞采用渐变式排布，在受力较大的区域适当减小孔洞密度、保留更多实体材料，在受力较小的区域增大孔洞占比，进一步优化重量分配。设计过程中充分考虑构件的加工可行性，所有边角位置均设置合理的工艺倒角，既避免加工过程中出现锐边伤人的问题，也能够有效降低应力集中系数，提升构件的疲劳使用寿命。整体曲面过渡无突兀折角，所有安装孔位的同轴度、位置度均按照机械加工通用公差标准进行设计预留，能够直接对接后续的加工生产流程，无需额外进行结构调整。镂空区域的孔洞边缘同样做了顺滑过渡处理，避免应力在孔洞边缘聚集，保证支架在承受交变载荷时依然具备可靠的结构稳定性。
