矿热电炉工业炉体结构三维设计

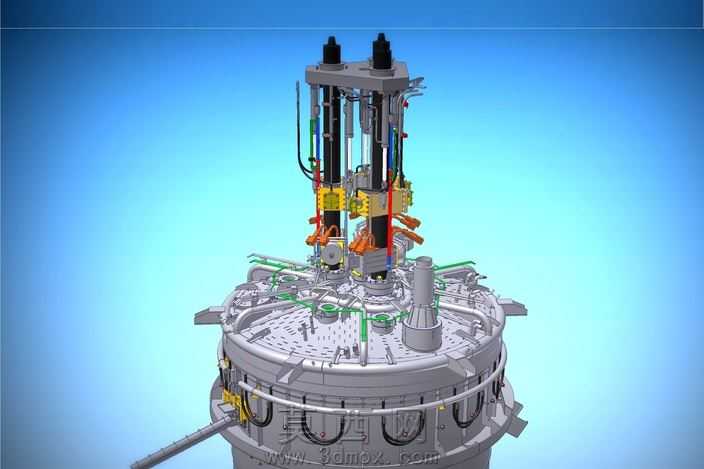

本模型为矿热电炉的完整三维结构设计，采用三维建模软件完成全参数化构建，整体还原了矿热电炉从炉体基座到顶部电极升降机构的全部核心结构。建模过程中首先对炉体主体进行基准定位，以圆形炉壳为基础载体，依次搭建炉壁环形加强筋结构、炉顶密封盖板、炉侧出料接口等基础部件，所有部件均按照实际工业设备的装配逻辑进行约束定位，确保各部件的装配间隙、连接位置符合真实设备的安装要求。模型顶部的电极升降机构为核心功能结构，建模时还原了立柱导向结构、电极夹持组件、液压驱动管路、供电接线排等细节，不同功能的管路采用差异化的色彩材质进行区分，供电线路采用深色绝缘材质表现，冷却管路采用绿色金属漆材质，液压油路采用橙色防护材质，电极本体采用黑色耐高温碳质材质，炉体外壳采用哑光银灰色金属材质模拟钢制焊接壳体，炉顶平台采用防滑金属板材质表现，所有材质均在渲染环节调整了粗糙度、金属度参数，搭配渐变蓝色背景环境光，完成了整体效果的渲染输出。设计过程中重点还原了矿热电炉的多层结构逻辑，炉体下部为熔池容纳区域，中部为炉料反应区，上部为电极操作与烟气收集区域，炉顶分布的多个加料口、烟气出口、检测接口均按照实际布局逐一建模，侧面的环形管线排布还原了水冷系统的环绕走向，电极夹持机构的夹头、绝缘垫块、锁紧部件均做了细节刻画，没有省略核心功能部件的结构特征。整体建模遵循工业热工设备的设计逻辑，既保证了外观结构的还原度，也体现了设备内部的功能分区与装配关系，可用于冶金设备结构展示、热工装备教学演示等场景，模型的各部件均为独立可编辑的实体特征，支持后续的结构拆解、运动仿真等拓展操作。
