工业冶炼用高炉炉顶设备结构三维模型

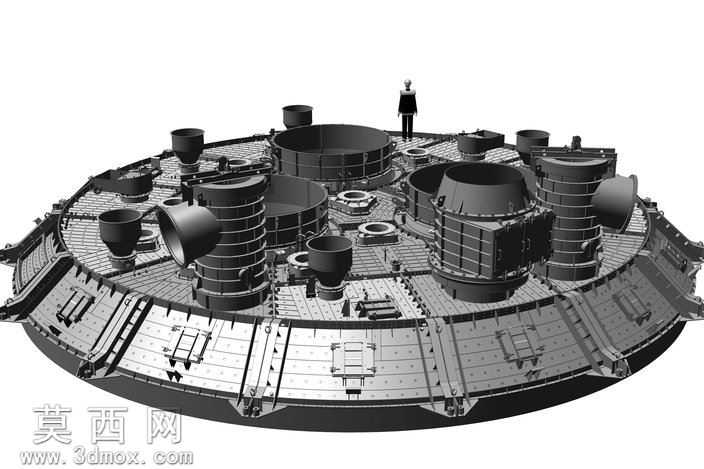

本模型为工业冶炼高炉炉顶的完整结构三维建模成果，建模过程中严格参照冶金设备的实际设计规范，对炉顶平台的分层承载结构、多组料罐的排布逻辑、上升管与导出管的连接形态、检修走台与防护栏杆的细节、各类工艺接管的接口位置都做了1:1比例的精准还原。建模阶段采用自底向上的装配思路，先完成单个料罐、喇叭口受料斗、筒体加强筋、平台格栅板、人孔结构、密封法兰等基础零件的参数化建模，再按照实际安装的同轴度、标高差要求完成整体装配，所有零件间的装配约束完全匹配实际设备的安装逻辑，不存在干涉错位问题。材质渲染阶段针对不同部件的实际材质做了区分设置：炉壳及金属筒体采用热轧碳钢材质，调整了金属粗糙度与反射参数还原工业钢材的哑光厚重质感；平台格栅板添加了防滑纹理与轻微的使用磨损质感，防护栏杆做了镀锌金属的亮面金属效果；各类接管法兰做了机加工面的高光处理，不同规格的螺栓连接件统一做了发黑处理的材质表现，整体渲染效果贴近工业现场设备的真实视觉状态。结构设计上完整还原了炉顶的环形承载平台布局，多组料罐沿平台圆周方向均匀排布，兼顾受料布料的工艺合理性，走台通道环绕所有工艺设备预留了足够的检修操作空间，爬梯与平台的连接位置做了加强筋结构的细节还原，各类管道接口的法兰盘、螺栓孔位都按照标准管件规格做了参数化建模，可直接用于设备结构认知、安装工艺模拟、冶金产线布局演示等场景。整个模型的布线规整，所有特征均保留可编辑参数，方便后续根据不同规格的高炉参数做调整修改，曲面过渡顺滑无破面，装配层级清晰明了，能够直观展现高炉炉顶部分的复杂结构组成与各部件间的装配关系。
