矿山重力选矿立式分选设备结构模型

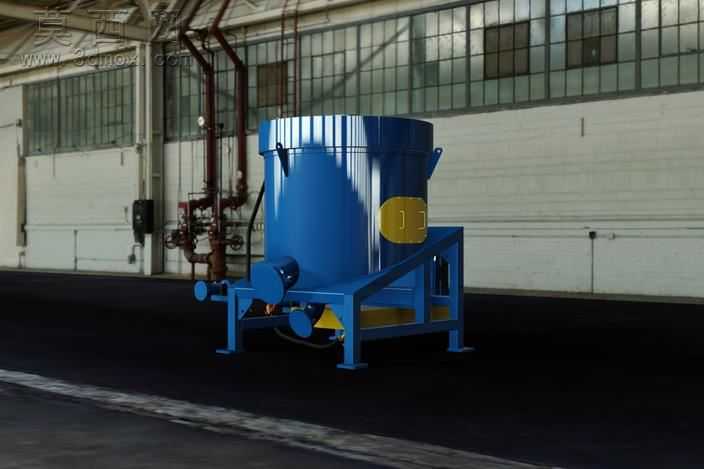

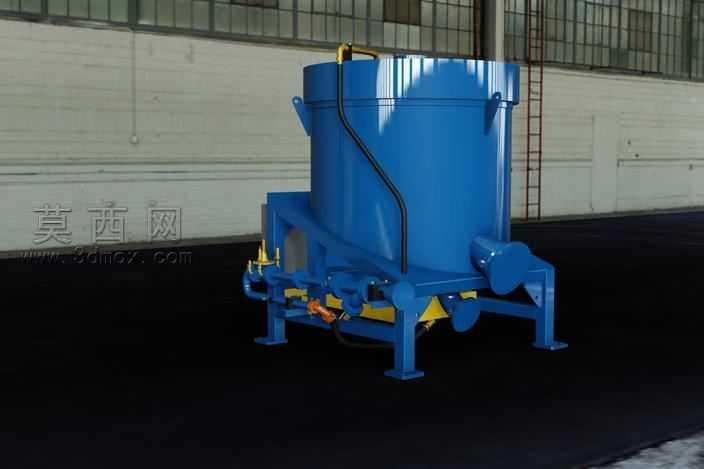

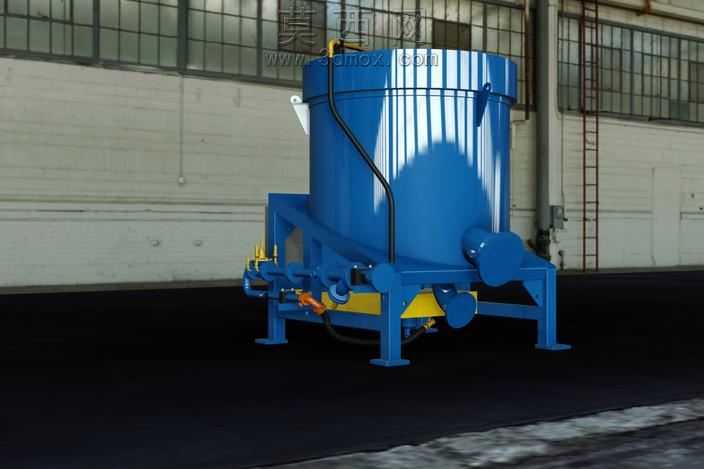

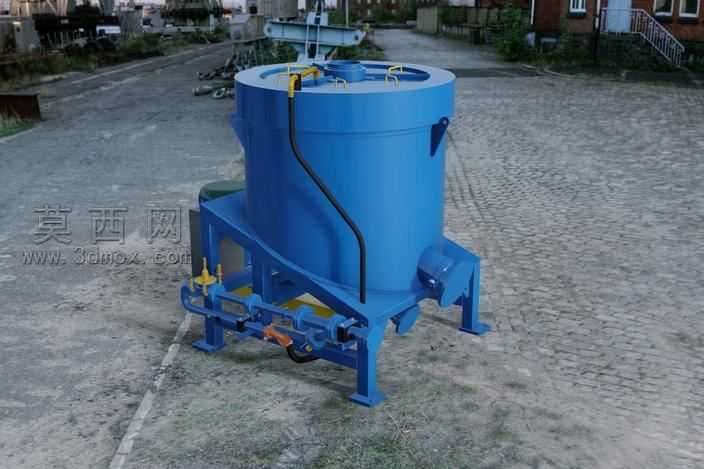

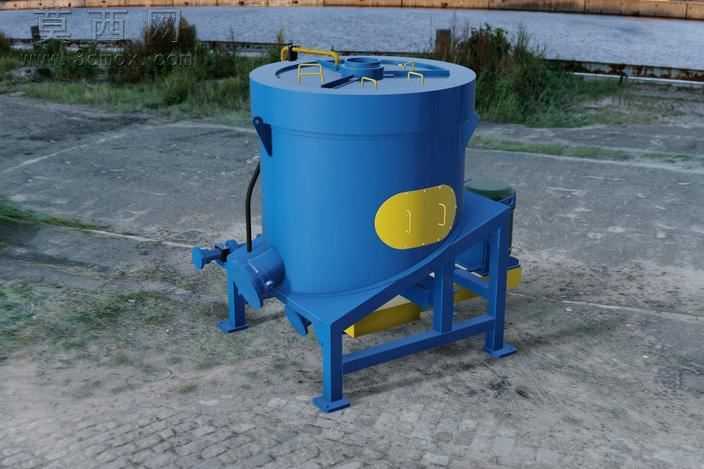

本模型为矿山开采作业环节使用的重力选矿立式分选设备，建模过程中首先梳理重力选矿设备的核心作业逻辑，以立式筒体为核心承载结构展开整体布局设计，首先完成主体立式分选筒体的建模，还原筒体上部的进料接口、侧边的观察与检修吊耳结构，确保筒体的圆柱度、壁厚参数符合工业选矿设备的实际设计规范，筒体顶部的管路接口按照实际矿浆输入、介质补给的走向进行排布，还原管路的弯折弧度、接口法兰的连接结构。设备下部的分选执行机构是建模的核心重点，针对重力选矿依靠离心力、重力差实现矿物分层分选的原理，还原下部的排矿调节结构、动力传动连接端、支撑机架的焊接式框架结构，机架的支腿采用型钢截面设计，支腿底部预留设备安装固定的地脚板结构，还原支腿与筒体下部连接的加强筋板布局，确保整体支撑结构的力学合理性。材质渲染阶段，主体筒体、机架、外部管路采用工业矿山设备常用的厚重蓝色涂装材质，还原漆面的哑光金属质感，局部操作手柄、调节部件采用醒目的黄色警示涂装，管路的连接部位、传动端的护罩做金属原色的质感处理，地面采用工业厂房常用的深色环氧地坪材质，背景搭配厂房的水泥墙面与采光窗结构，通过光影调整模拟厂房内的自然漫射光照效果，突出设备的厚重工业质感与结构细节。设计过程中充分考虑重力选矿设备的实际作业流程，将给料、分选、排矿三个核心功能模块的结构做清晰的层级区分，上部筒体承担矿浆缓冲与离心分选的腔体功能，下部的锥段结构承担重矿物富集、轻矿物溢流排出的导流功能，侧边的传动连接端匹配动力输入结构，外部布设的管路分别对应给水、调节冲水的功能，所有外部结构的排布均预留足够的操作与检修空间，符合矿山选矿车间的设备安装与运维要求，模型完整还原了该类重力选矿设备的整体外观、核心结构布局与各部件的连接关系，可用于选矿设备的结构展示、方案汇报与教学演示场景。
