轴类连接耦合机械结构三维设计

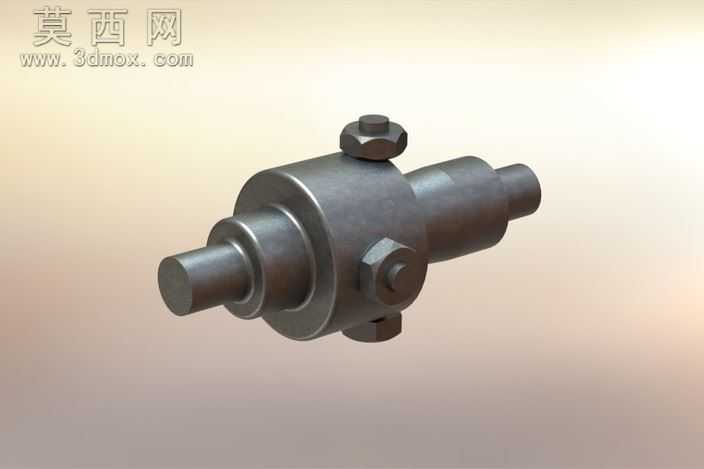

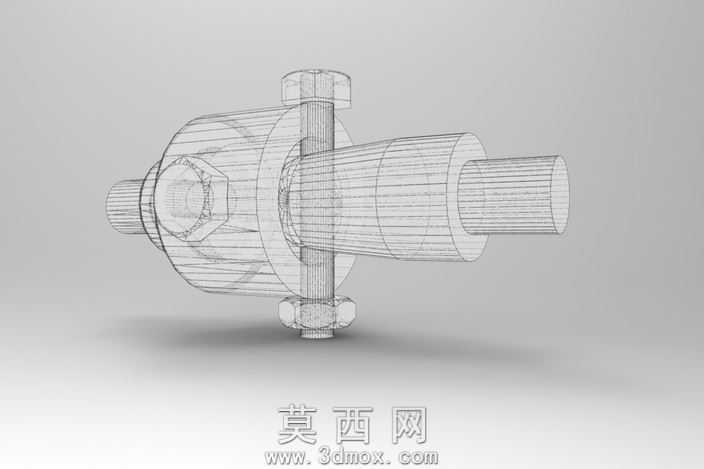

本作品为轴系传动用耦合连接结构的三维设计成果，建模过程中先对耦合结构的功能需求进行拆解，明确其需实现两根不同直径轴段的同轴连接、扭矩传递以及径向定位的核心作用，以此为基础搭建整体建模逻辑。建模阶段先绘制各轴段的回转截面轮廓，通过旋转特征生成主体轴身，针对轴身的阶梯锥面结构，严格按照传动配合的尺寸比例进行参数化设定，保证各段轴径的过渡平滑，避免应力集中问题。针对耦合结构的锁紧固定部分，采用拉伸与旋转结合的方式构建锁紧螺栓与配套螺母结构，对螺栓的螺纹段进行简化特征处理，既保证装配关系的准确呈现，也兼顾模型的轻量化需求。外壳部分采用薄壁回转特征构建，通过布尔运算预留螺栓穿装的通孔与轴段的配合孔位，保证各零件之间的装配间隙符合机械设计的公差要求。线框展示模式下可清晰观察到内部轴段与外部锁紧件、外壳的嵌套关系，所有结构的同轴度在建模时通过基准轴对齐进行约束，确保装配后无错位问题。材质设定上，轴类主体零件赋予金属钢材质，调整粗糙度参数呈现机加工后的金属质感，锁紧螺栓与螺母采用发黑处理的金属材质，外壳部分根据使用场景设定为铸钢材质，通过不同的材质反光度区分不同零件的功能属性。渲染阶段采用柔和的环境光，搭配底部投影突出结构的立体形态，线框渲染模式专门用于展示内部的装配逻辑，让观看者可以直观理解耦合结构的零件组成与配合关系。设计过程中充分考虑耦合结构的拆装便利性，锁紧件采用对称布置的螺栓结构，无需复杂工具即可实现轴段的连接与拆卸，同时轴端的阶梯结构可实现轴向的限位，避免传动过程中出现轴段窜动的问题。各零件的倒角、退刀槽等工艺结构均按照机械加工规范进行添加，保证模型不仅具备外观展示效果，也可直接用于后续的工程图导出与加工参考。
