电子感应式加热模块结构三维设计

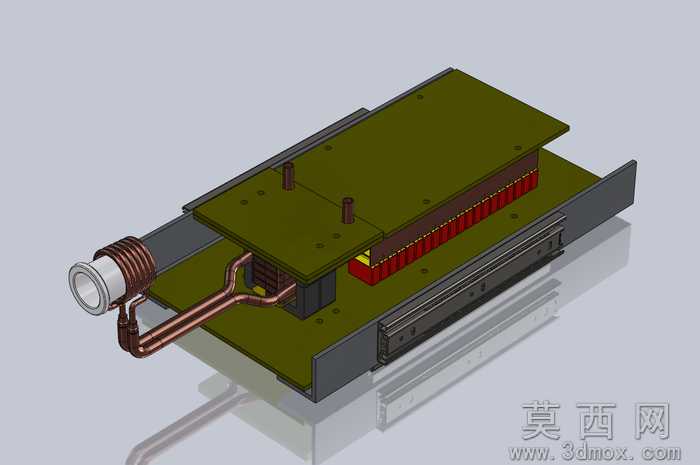

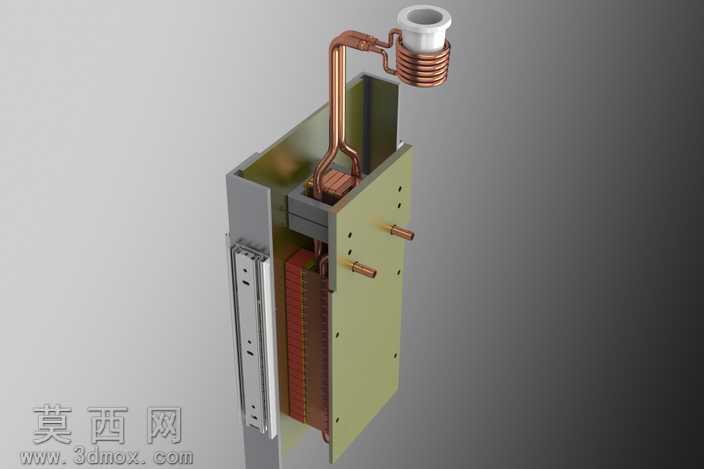

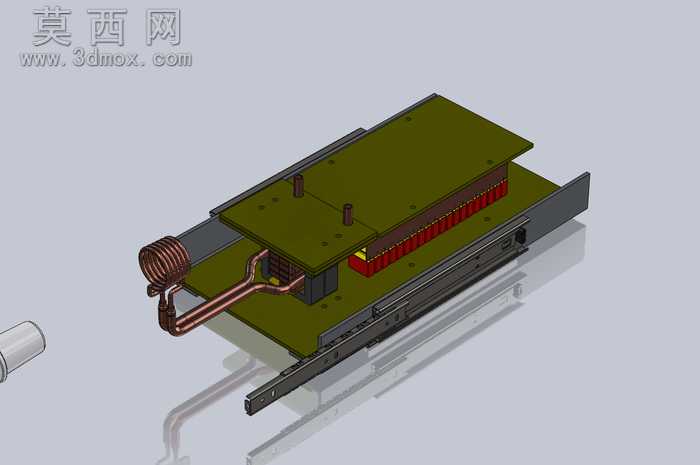

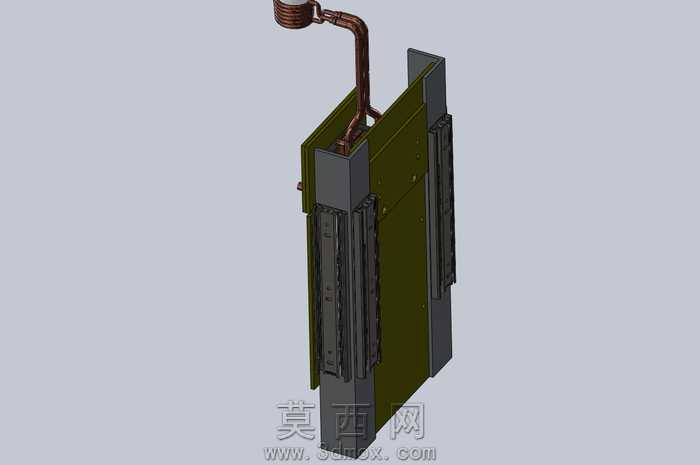

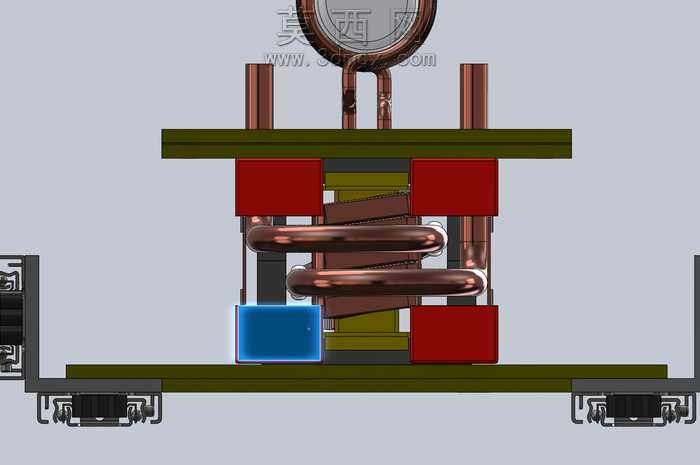

本作品为感应加热器模块的三维建模设计成果，建模过程中严格遵循工业加热设备的实际结构逻辑，对模块的各个组成部件进行了等比例精细化还原。首先针对模块的外壳部分，采用钣金建模思路构建了两侧的安装侧板与防护壳体，还原了侧板上的安装孔位、走线槽位的细节特征，保证外壳结构的装配合理性。针对核心的感应加热组件，建模时拆分了铜质感应线圈、紫铜输水管路、内部加热芯体、绝缘固定支架等多个子部件，其中铜质管路部分通过扫掠特征完成弯折形态的构建，精准还原了管路的走向、弯折弧度以及与感应线圈的连接结构，感应线圈部分通过螺旋扫描特征完成多匝线圈的建模，还原了线圈顶部的陶瓷绝缘接头结构，保证线圈形态与实际工业感应加热线圈的结构一致。内部的加热芯体部分，通过阵列特征还原了叠片式芯体的层叠结构，同时对芯体与管路的连接端、固定卡扣结构做了细节刻画，保证各部件之间的装配关系清晰可辨。材质渲染阶段，为紫铜管路与线圈赋予了带有金属磨砂质感的铜材质，调整材质的反射参数还原铜材的暖调金属光泽；为外壳防护板赋予了军绿色哑光喷塑材质，还原工业设备外壳的质感；为内部绝缘支架赋予了深灰色硬质塑料材质，为陶瓷接头赋予了白色哑光陶瓷材质，不同材质的区分让模型的结构层次更加清晰。设计过程中充分考虑了感应加热器的水路与电路分离逻辑，将输水管路沿壳体侧边布置，内部加热组件居中固定，既保证加热效率，也预留了足够的安装与走线空间，整体模型结构完整，各部件无干涉，可用于加热设备的结构展示、装配教学以及方案验证使用。
