xToolP2激光设备6英寸排气扇适配转接件

　　在桌面级激光加工设备的现场使用场景里，原厂配套的排风系统往往受限于标配管路口径，面对大尺寸工件连续加工产生的烟尘、挥发物排出需求时，直排效率不足的问题会直接影响加工区域的视野清晰度，甚至导致烟尘附着在光学镜片表面，长期下来会降低激光输出功率、增加镜片维护频次。这款适配结构正是针对xTool P2机型的排风改造需求设计，核心作用是替换原厂自带的风扇排风结构，将排气接口的公称尺寸调整为6英寸，匹配市面上常见的大口径直列式排风管道，大幅提升烟尘排出的通流效率。

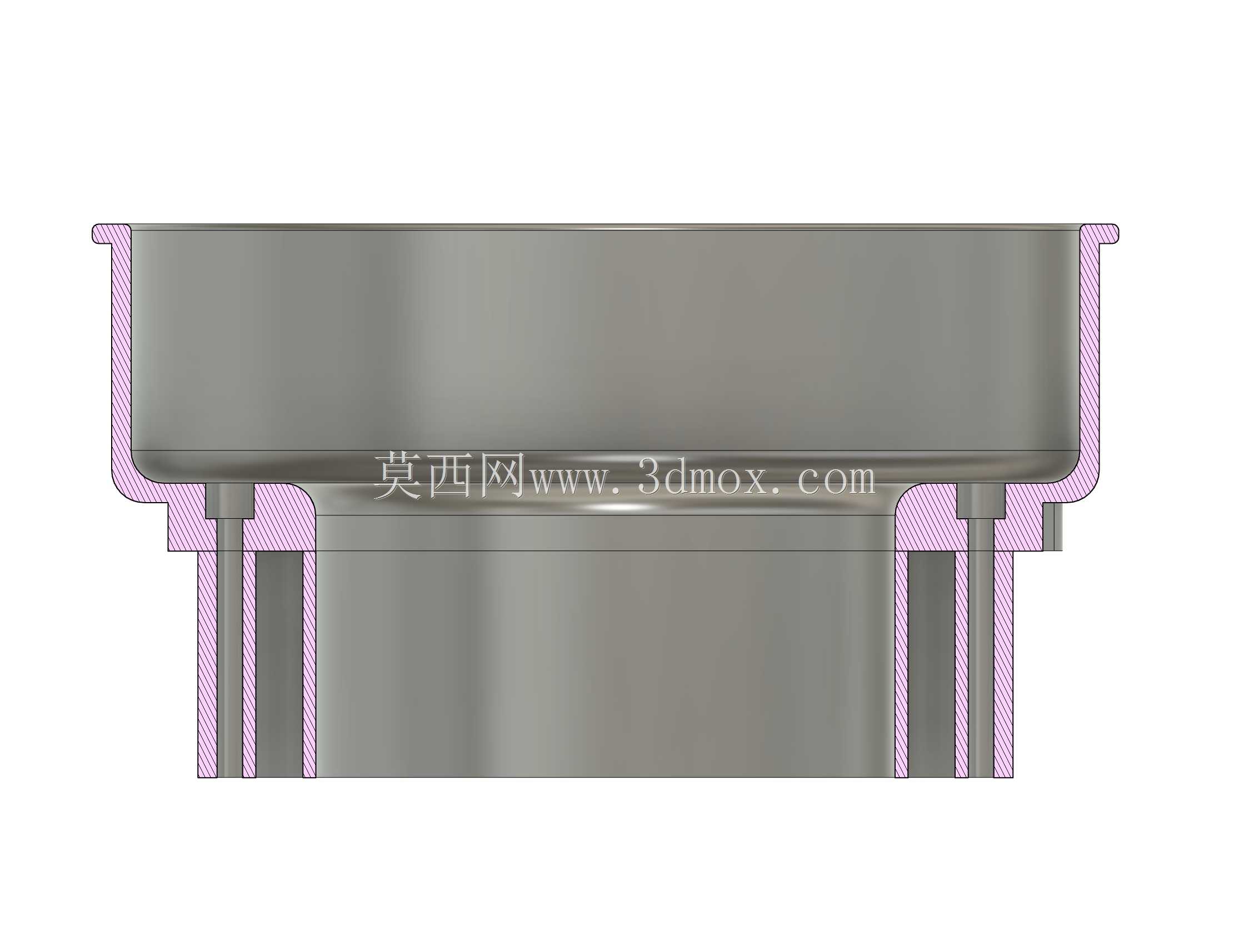

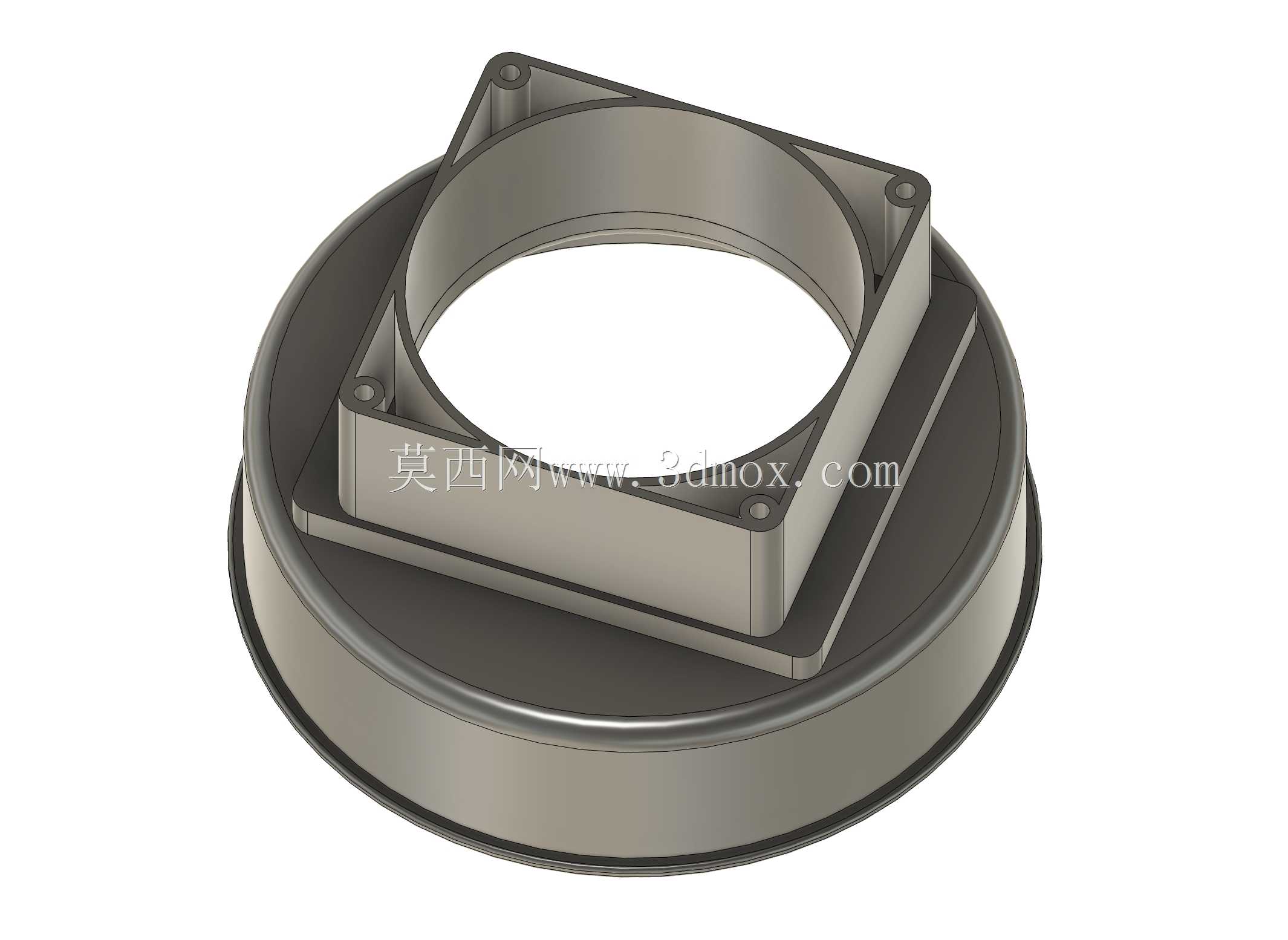

　　从结构设计逻辑来看，整个零件分为两个核心功能区段，一端是与设备本体排风位贴合的风扇垫片安装段，另一端是向外延伸的6英寸排气管颈段。设计时没有采用额外增加转接段的拼接方案，而是将密封贴合功能与管路转接功能整合为一体结构，减少了拼接面的漏风风险，也降低了安装时的对位难度。与设备贴合的垫片区域壁厚设置为2毫米，这个厚度既保证了安装压紧时的结构刚性，不会因为螺栓锁紧产生过度形变导致密封失效，又能控制整体零件的重量，避免长期安装后对设备排风位的结构产生额外载荷。向外延伸的排气管颈段壁厚设置为3毫米，因为该段需要外接波纹排风软管，安装时需要承受软管的拉扯力、以及管箍锁紧时的径向挤压力，稍厚的壁面可以避免管箍锁紧时出现管壁凹陷，保证管路连接后的密封性。

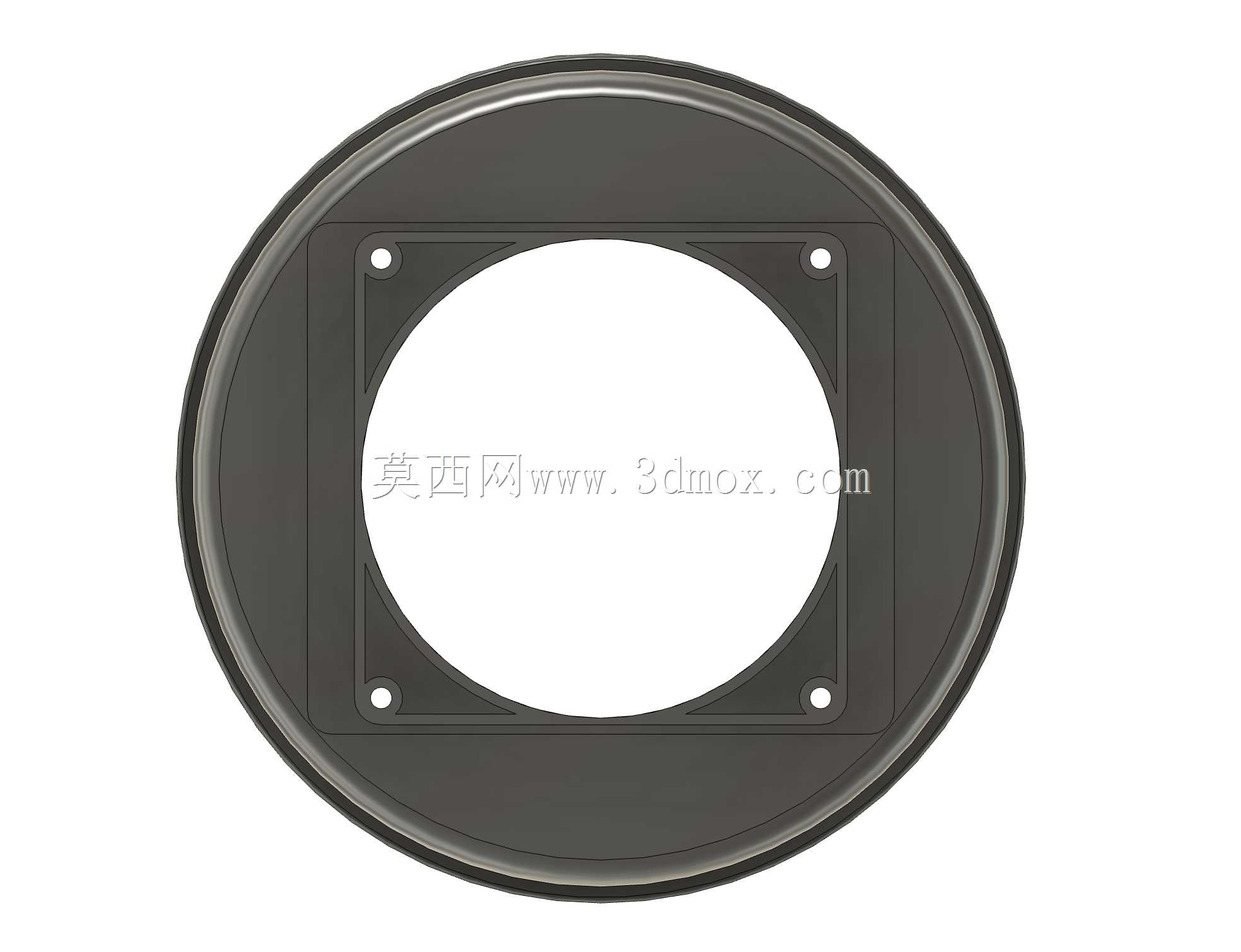

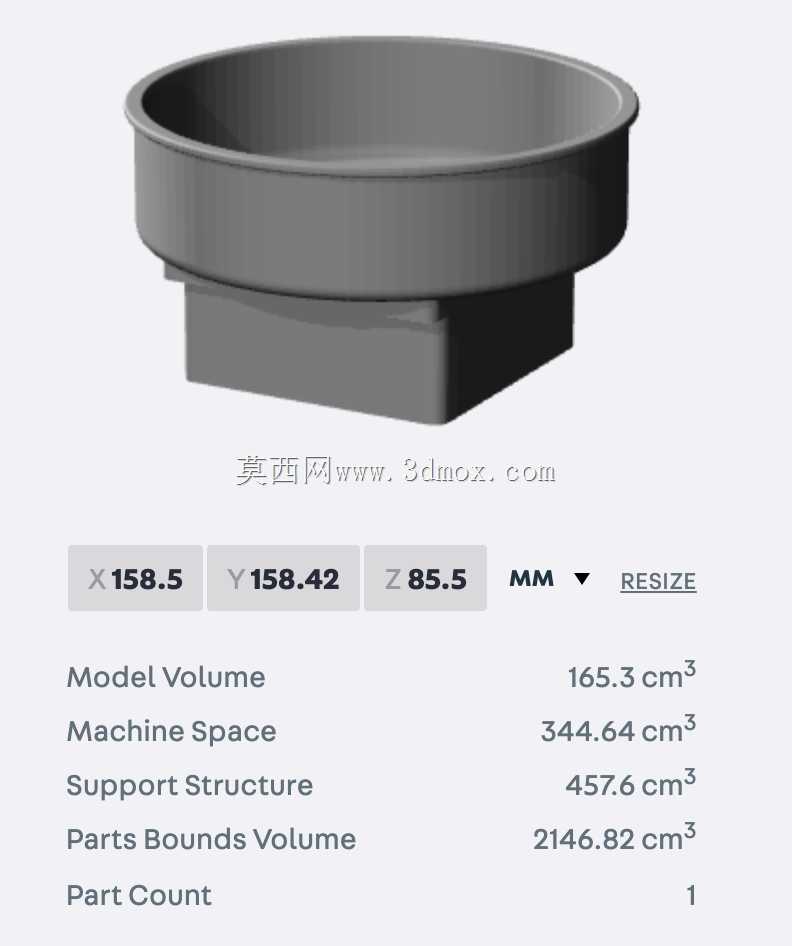

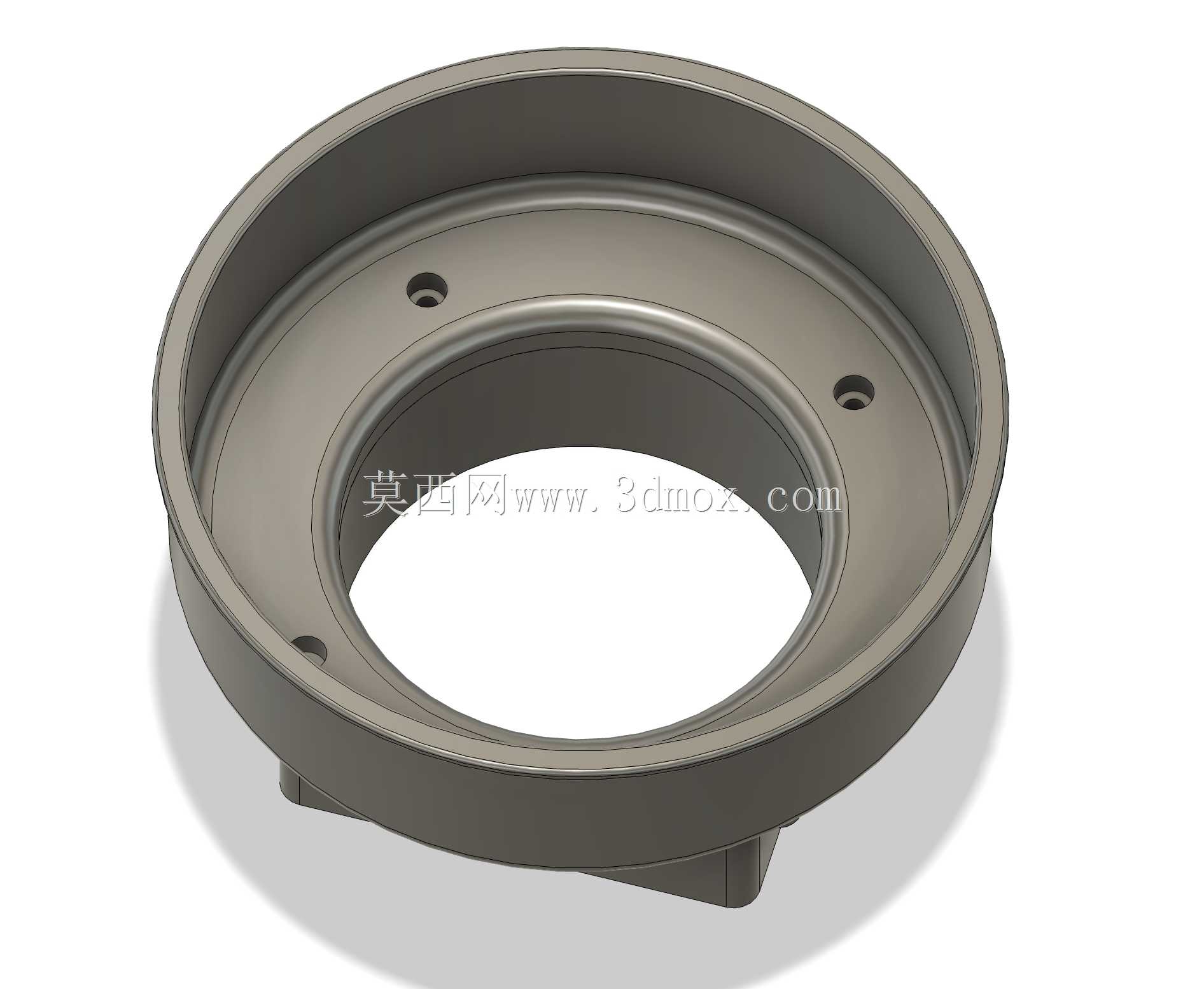

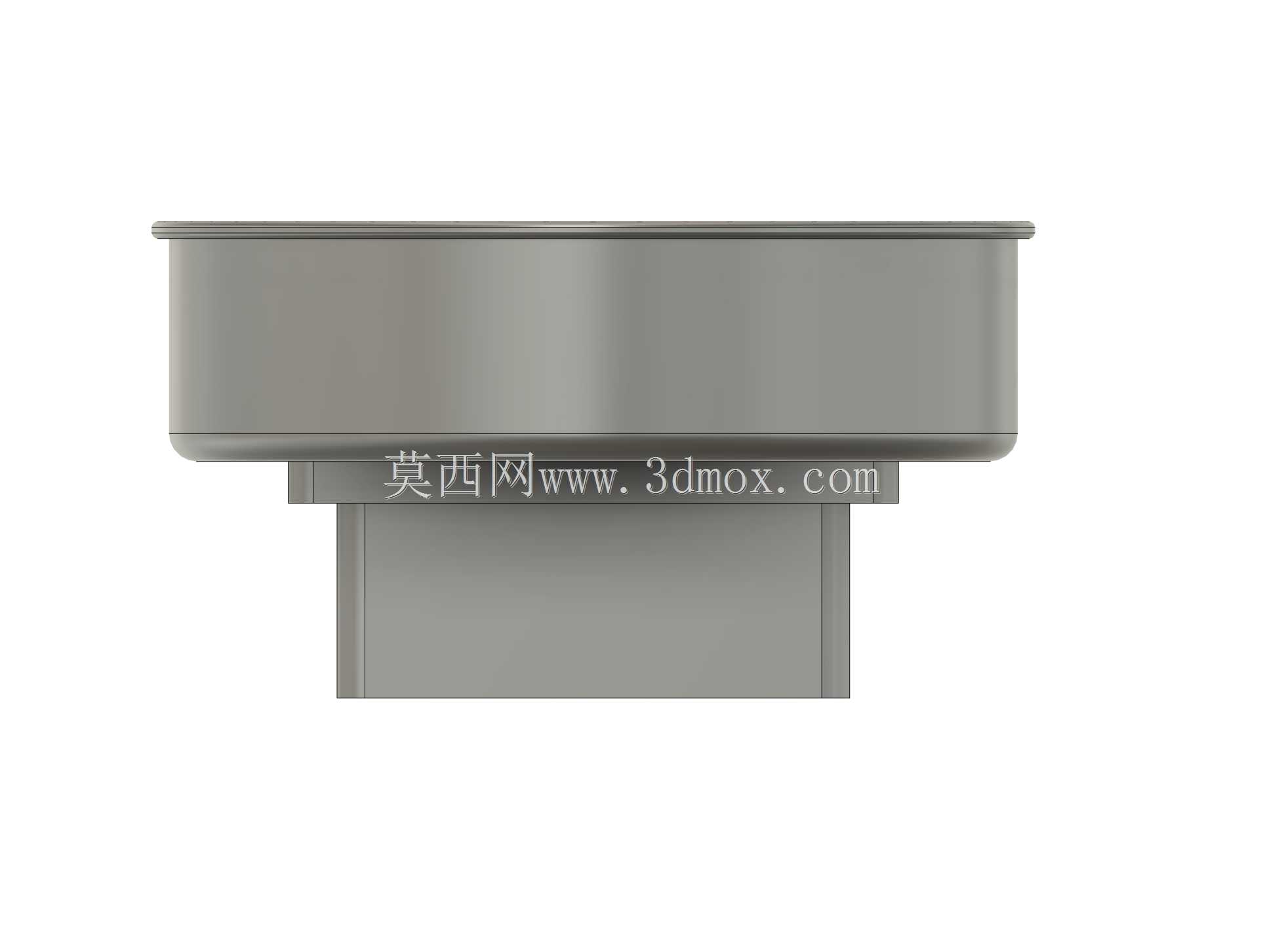

　　尺寸边界的设定完全围绕设备原有安装位的空间限制展开，整个零件的最宽处尺寸为158.5毫米，整体高度为85.5毫米，安装后不会超出设备侧面的原有轮廓范围，不会和设备周边放置的工装、工件产生干涉。排气管颈的伸出长度比原厂排气颈长出约0.5英寸，这个伸出长度的设置经过实际安装验证：既足够让管箍完全卡在管颈的定位区域，保证软管连接后不会因为设备运行的轻微震动出现滑脱，又不会因为伸出过长导致管路弯折半径过小，影响排风的通流效率。在与设备贴合的安装面上，预留了对应原厂安装孔位的定位通孔，安装时不需要对设备原有结构做任何打孔、切削改造，只需要拆除原厂排风组件，将该适配件的垫片侧对准设备排风位，用原有螺栓锁紧即可完成安装，整个改造过程不需要额外加工，普通操作人员即可完成。

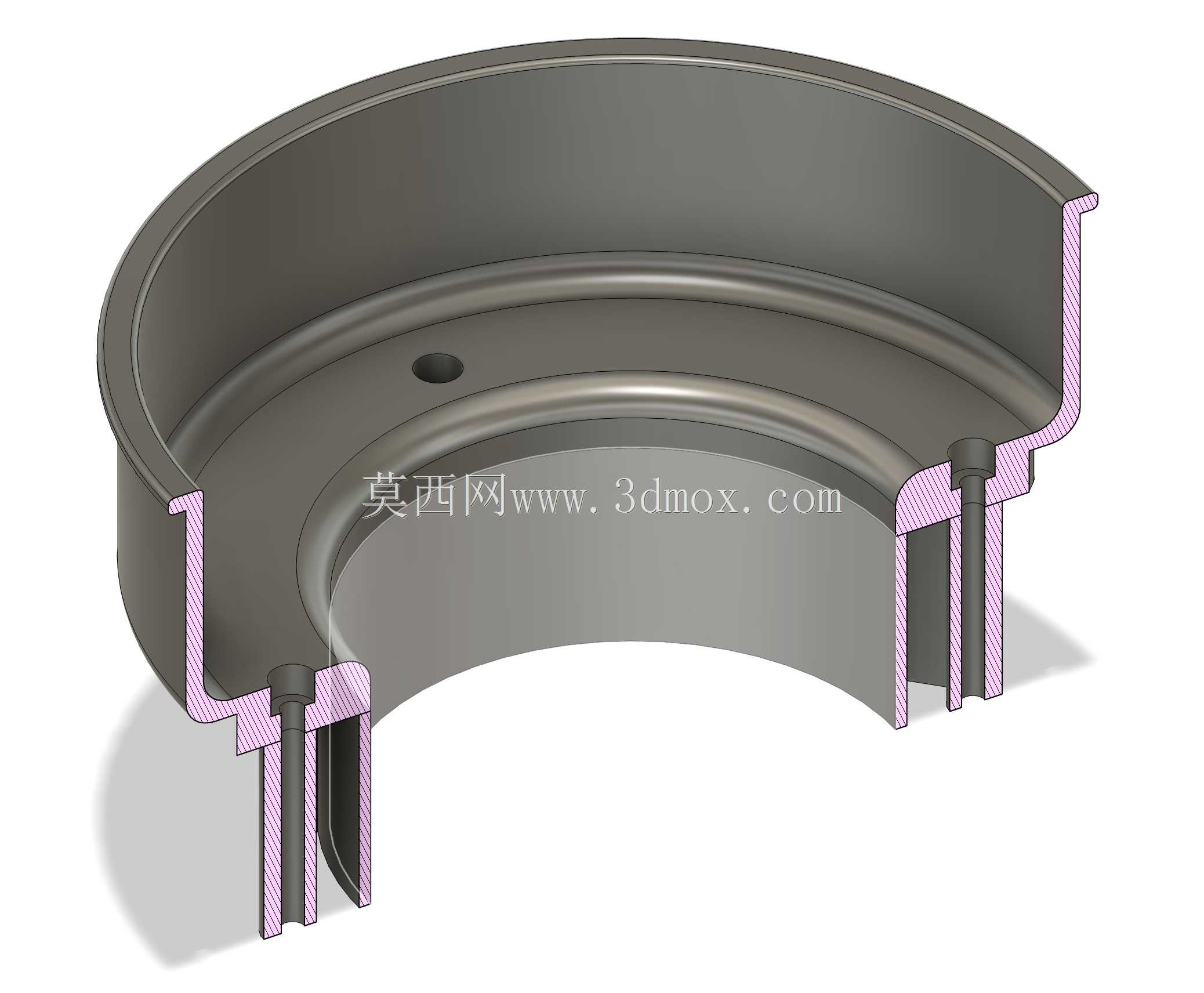

　　从实际使用的工况适配来看，一体结构的内壁做了顺滑的圆弧过渡，没有直角转折带来的风阻突变，排风时气流可以顺着内壁顺畅流入外接管道，不会在转接位置产生涡流导致风噪增大、积尘堆积。因为激光加工产生的烟尘带有一定的粘性，顺滑的内壁也方便后期维护时擦拭清理，不会在转角缝隙里残留难以清理的积垢。零件的法兰贴合面与管颈的同轴度控制在合理公差范围内，安装后外接管路不会出现偏斜，避免了管路偏斜导致的一侧管壁贴死、通流面积减小的问题。针对不同的排风安装场景，不管是设备侧接软管直连室外，还是接工业烟尘净化器，这个6英寸的标准口径都能匹配市面上绝大多数通用排风配件，不需要额外采购异径转接头，降低了改造的配件成本。

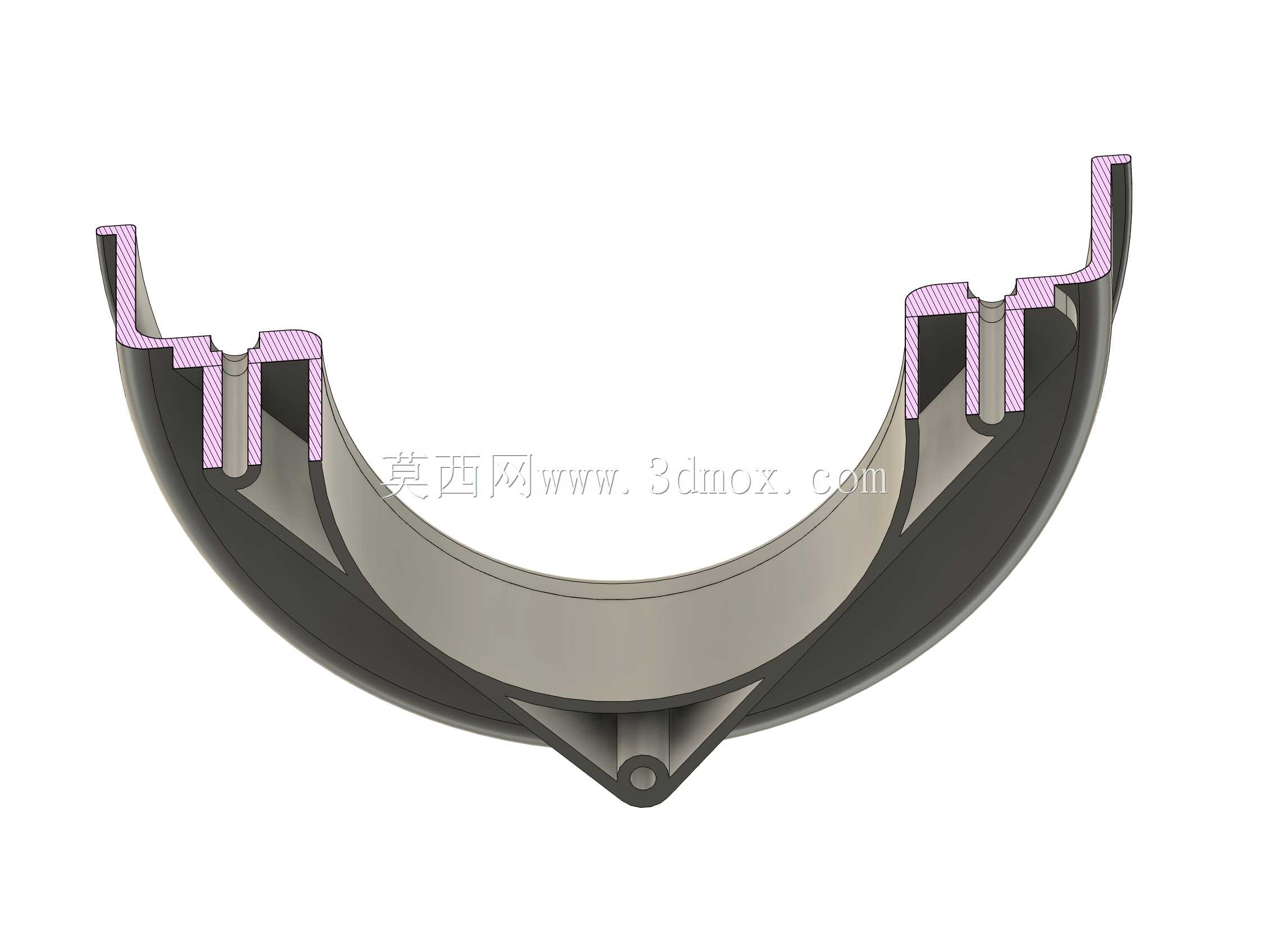

　　在结构强度的考量上，整个零件的弯折处都做了小半径的圆角处理，避免应力集中导致的结构开裂，尤其是垫片与管颈连接的位置，是安装时受力最大的区域，圆角过渡可以分散螺栓锁紧时的应力，长期使用也不会出现连接位置断裂的问题。垫片区域的平面度控制满足密封要求，安装时配合薄型密封泡棉垫，就可以完全避免贴合面漏风，保证排风系统的负压值达到设计要求，不会因为漏风导致排风吸力不足。
