带安装底座的可调节旋转操作手柄结构

　　这类带安装底座的旋转操作手柄，常应用在中小型工业设备的手动调节工位上，比如轻工生产线的工位定位、小型试验台的角度锁紧、工装夹具的手动压紧环节，替代传统的固定式握把，解决操作端需要多角度调整适配不同操作姿态的痛点。从实际使用场景来看，操作人员在不同站位、不同操作力度需求下，不需要迁就手柄的固定角度，可通过枢轴段的转动调整握把的朝向，让手腕始终保持自然施力的姿态，降低长时间重复操作带来的肌肉劳损，同时在不需要操作时，还能将握把转动到贴合安装面的收纳位置，避免突出的手柄剐蹭过往人员或者物料，减少车间现场的安全隐患。

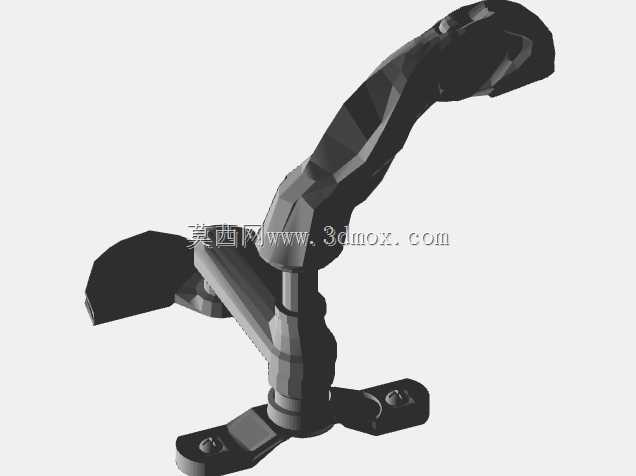

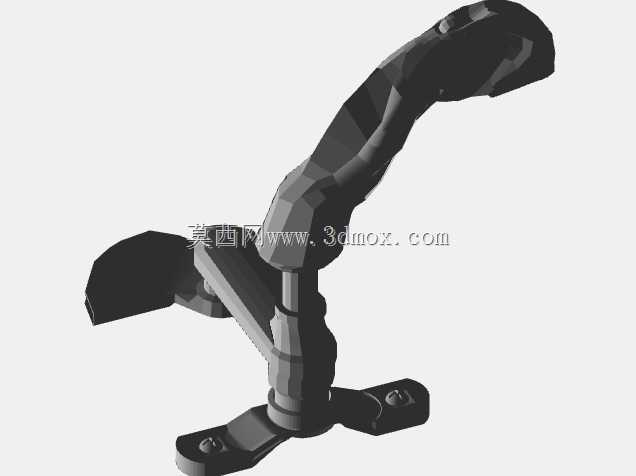

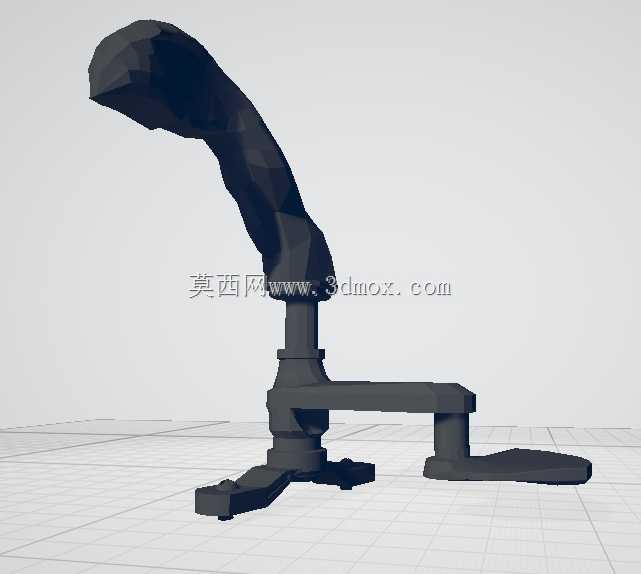

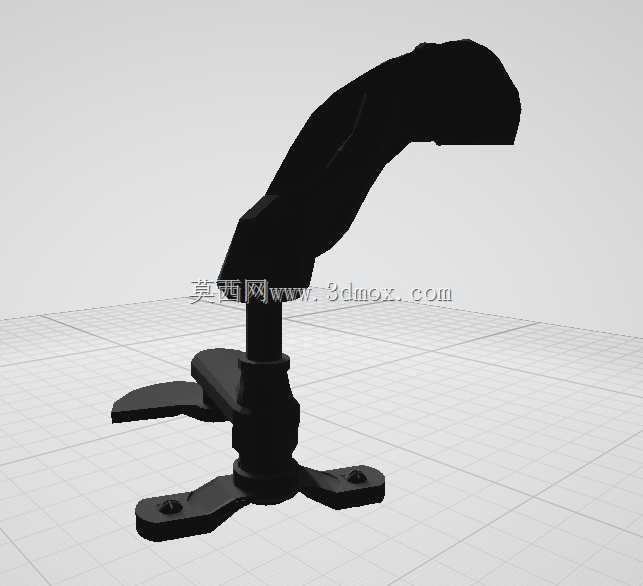

　　从结构设计逻辑来看，整个构件分为三个核心功能段：底部的安装固定底座、中间的枢轴连接段、上部的握持操作段。底部底座采用双侧带安装孔的翼型结构，两个安装孔的中心距按照常规轻型操作机构的安装标准预留，适配M4-M6规格的紧固件，安装面做了0.2mm的沉台设计，安装后能保证底座与设备安装面完全贴合，不会出现紧固后翘边的问题，底座的总宽度控制在65mm以内，纵向长度不超过40mm，不会占用过多的设备安装面空间，适合在紧凑的设备面板、工装侧板上布置。中间的枢轴连接段是整个结构的核心，采用了间隙配合的轴套结构，枢轴的转动阻尼可以通过端部的锁紧螺母调整，既可以实现无档位的任意角度悬停，也能根据使用需求调整阻尼大小，避免手柄在设备运行振动下自行移位，枢轴的转动角度范围覆盖0-120度，完全覆盖常规操作需要的角度调整区间，不会出现角度调整不足导致操作别扭的问题。上部的握持段按照人体工学的握持轮廓做了曲面设计，握把的截面采用椭圆造型，长轴方向贴合手掌的自然弯曲弧度，表面没有尖锐的棱角，握持时的受力面积更大，不会出现硌手的问题，握把的总长度控制在110mm左右，成年人单手握持时能完全包裹施力，操作时的力矩足够带动常规的锁紧机构、定位销、小型阀门的启闭，不需要额外加装延长杆。

　　在设计细节上，整个结构的运动部件都做了限位设计，枢轴转动到两个极限位置时会有硬限位阻挡，不会出现转动超程导致内部结构脱开的问题，所有的棱边都做了R1以上的圆角处理，没有加工毛刺的残留位置，避免安装和使用过程中划伤操作人员。材料选型上，底座和枢轴段可以采用压铸铝合金材质，兼顾结构强度和轻量化，整体重量控制在180g以内，不会给设备带来额外的负重，握持段可以根据使用场景选择包胶或者硬质工程塑料材质，在有油污的车间环境下也能保证足够的握持摩擦力，不会出现手滑操作失误的问题。从安装适配性来看，整个结构的安装边界非常清晰，底座安装后，握把在最大展开位置时的最高点距离安装面的高度为130mm，收纳状态下最高点距离安装面仅为45mm，在做设备整体布局时，可以提前预留对应的操作空间，不会和周边的其他操作部件、管线产生干涉。这类手柄结构相比传统的固定式手柄，适配性更强，同一款结构可以用在不同的设备操作工位上，不需要针对每个工位单独设计手柄的朝向角度，能减少非标设计的重复工作量，也能降低备件的储备种类，方便后期的设备维护更换。在实际建模过程中，各个配合段的公差按照IT8级精度预留，枢轴和轴套的配合间隙控制在0.05-0.1mm之间，既保证转动的顺畅度，也不会出现旷量过大导致操作手感松散的问题，安装孔的位置度公差控制在0.1mm以内，保证安装时能顺利对准设备上的预装螺孔，不需要现场扩孔调整。
