RV-166S-1C25型带滚轮摆杆微动开关结构

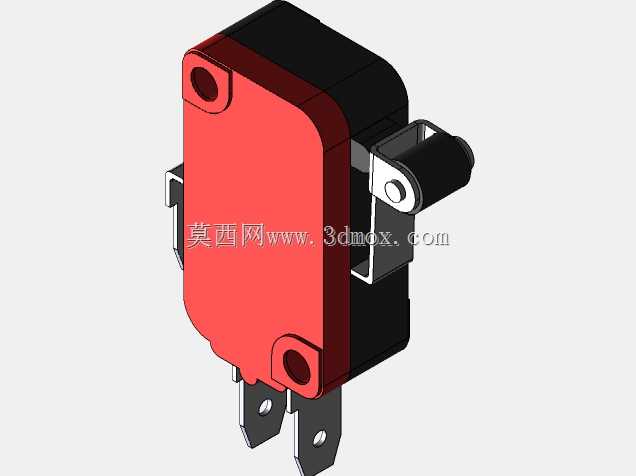

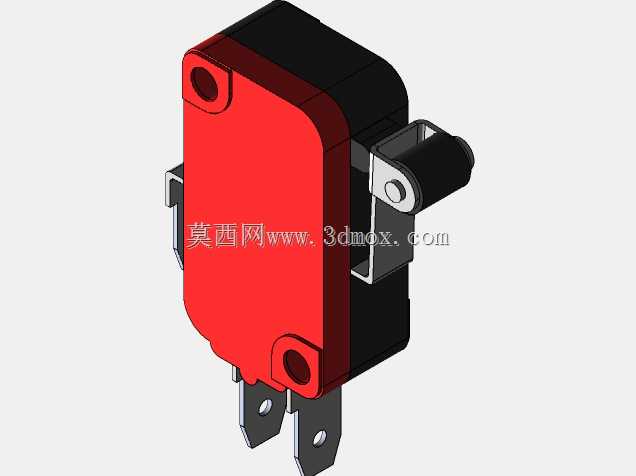

　　在自动化生产线的工位限位、家电门体开合检测、小型机电设备的行程触发场景里，这类带滚轮摆杆的微动开关是极为常见的低压控制元件，本次呈现的RV-166S-1C25型结构，额定通断能力为16A 250V，可直接驱动小功率负载或作为控制回路的信号触发节点，无需额外加装中间继电器即可完成多数常规工况的通断动作。从结构设计逻辑来看，外壳采用红黑双色的绝缘阻燃材质拼接成型，主体安装基座为红色绝缘壳体，上部与侧部的黑色结构件承担摆杆限位、内部触点防护的作用，壳体两侧预留的两个圆形安装孔为沉孔设计，安装时可将螺丝头完全沉入孔内，避免突出的螺丝头干涉周边运动部件，安装孔的中心距经过标准化匹配，可直接替换同安装尺寸的多款同类型微动开关，

　　无需重新在安装面板上打孔调整。侧部伸出的滚轮摆杆组件是触发执行端，摆杆末端的金属滚轮采用耐磨金属材质冲压成型，滚轮通过销轴与摆杆主体铰接，当被检测的运动部件触碰滚轮时，摆杆绕自身转轴转动，达到预设行程后即可触发内部触点的快速通断，滚轮的滚动接触结构可大幅降低触发过程中与被测部件的摩擦阻力，避免长期摩擦导致摆杆磨损或被测部件表面刮花，相比直压式的微动开关，这种带滚轮摆杆的结构更适合被测部件为滑移、转动类的运动场景，触发过程更顺滑，不会出现卡滞问题。底部伸出的两个插片式接线端子为标准快接结构，可直接适配常规的6.3mm规格插簧，接线时无需焊接，直接将插簧压入端子即可完成接线，端子与内部触点的连接部位采用铆压加固设计，可承受一定的拉拽力，

　　避免设备运行过程中因震动导致接线脱落。内部触点采用银合金材质，具备良好的导电性与抗电弧烧蚀能力，在16A的额定电流下可保证足够的通断寿命，触点的动作机构采用瞬动式弹簧结构，不管摆杆的按压速度快慢，触点都能实现快速跳变，避免触点缓慢闭合时出现的拉弧问题，延长触点使用寿命。从安装边界来看，整体外形为方正的小型块状结构，摆杆自然状态下的伸出长度、滚轮的外径尺寸都经过精准校核，安装时需要预留摆杆的摆动空间，避免周边结构件阻挡摆杆的动作行程，安装面需要保持平整，避免壳体安装后出现形变导致内部卡滞，两个安装孔的同轴度公差控制在合理范围内，普通M3规格的安装螺丝即可完成固定，安装后壳体与安装面的贴合间隙不超过0.2mm，可有效防止灰尘、

　　水汽从安装缝隙进入壳体内部。在实际选型应用中，这类开关常被用于电动工具的启停触发、自动化输送线的工件到位检测、家电设备的门盖安全联锁、工业阀门的位置反馈等场景，其16A的额定通断能力可直接控制小型电机、电磁阀等负载，省去了中间控制环节，简化设备的电气回路设计。建模过程中对摆杆的铰接间隙、滚轮的转动自由度、壳体的拼接卡扣结构都做了1:1的还原，内部的瞬动弹簧机构虽然做了简化处理，但外部的所有安装尺寸、触发行程、接线端子位置都与实物完全一致，可直接用于设备的装配干涉检查、电气布局模拟，也可作为教学演示中低压控制元件的结构展示模型，帮助设计人员直观理解微动开关的动作原理与安装要求，在做设备整体装配时，可直接将该模型导入装配体，验证安装空间是否充足，摆杆的触发位置是否与被测部件的运动轨迹匹配，避免实际加工组装后出现开关触发不灵敏、安装干涉等问题。
