双头螺杆式橡胶减震止动缓冲构件

　　做设备结构设计这些年，碰到过不少因为振动传导导致的故障问题，小到精密检测工位的读数漂移，大到动力机组的连接螺栓疲劳断裂，追根溯源很多时候都是隔振环节的选型或者结构设计不到位。这次建模的这款双头螺杆式橡胶减震构件，就是针对这类中低载荷的隔振止动场景做的结构方案，先从实际安装场景说，这类构件常用在小型动力单元的机架连接、输送线侧边的限位缓冲、小型风机泵组的机脚固定，还有一些需要隔绝外部振动传递的精密仪表安装工位，区别于平垫式的减震垫，这种两端带外螺纹螺杆的结构，不需要额外做复杂的安装卡槽，直接通过两端的螺杆分别连接振源侧和安装基座侧，装配效率要高很多。

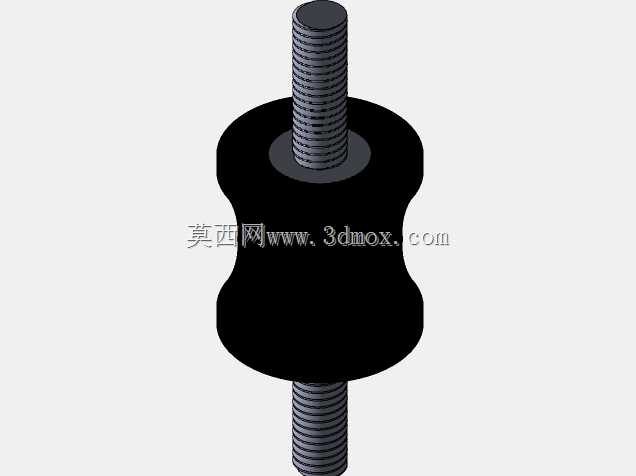

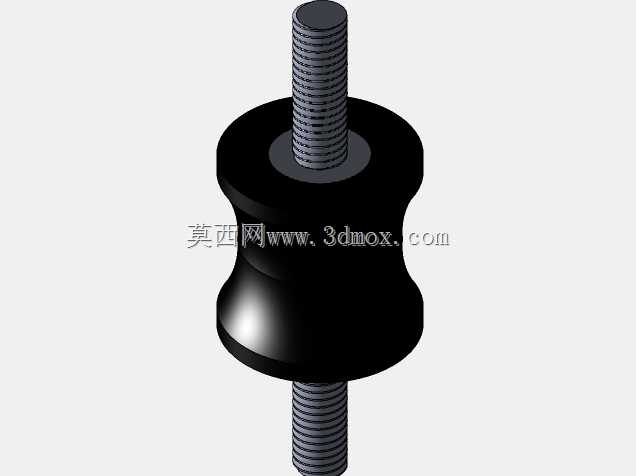

　　从结构设计思路上拆解，中间的弹性主体采用了中间收腰的鼓形轮廓，不是等直径的圆柱结构，这么设计的考量有几个层面：首先是径向和轴向的刚度匹配，等直径圆柱橡胶件在承受径向偏载的时候，应力会集中在橡胶和两端金属嵌件的粘接边缘，长期交变载荷下很容易出现橡胶撕裂脱胶的问题，收腰结构可以让橡胶在受载变形的时候，形变区域集中在中间的细腰段，粘接面的应力峰值能降低三成左右，大幅提升疲劳寿命。其次是侧向的缓冲余量，当设备启停或者受到侧向冲击的时候，收腰段可以提供更大的侧向形变空间，不会因为刚度过大导致冲击直接传递到基座，同时也能避免橡胶被过度挤压出现不可逆的塑性变形。两端的金属螺杆和橡胶主体不是简单的粘接，螺杆嵌入橡胶的一端做了滚花加倒扣的结构，嵌入段的直径比螺纹段大一圈，滚花纹路可以增加和橡胶的接触摩擦力，倒扣结构可以承受更大的轴向拉拔力，避免在设备吊装或者受冲击的时候螺杆从橡胶本体中脱出。

　　再说到安装边界和尺寸适配的问题，这类减震件的选型首先要确认几个核心参数：两端螺杆的公称直径和伸出长度，要匹配安装位的连接孔直径和锁紧螺母的厚度，螺杆伸出长度不能太长，否则锁紧后螺杆末端会顶到安装面的内部结构，也不能太短，导致螺母啮合牙数不足，一般要求锁紧后至少有3到5牙的啮合余量。中间橡胶主体的最大外径，要预留足够的径向形变空间，安装孔周边不能有尖锐的边角贴到橡胶表面，否则长期形变摩擦会磨破橡胶表层，一般橡胶主体外径和安装位的避让孔之间要留至少2毫米的径向间隙。轴向的安装间距要根据橡胶件的额定压缩量来调整，不能把橡胶完全压死，这类减震件的额定压缩量一般是总高度的百分之十五到二十，安装的时候通过两端的螺母调整预紧力，让橡胶保持在额定压缩区间，既能保证足够的支撑刚度，又能发挥最优的隔振效果。

　　从功能特性上看，这种结构的减震件同时具备三个作用：第一是隔振，把振源产生的高频振动通过橡胶的内阻尼耗散掉，减少振动向基座或者相邻构件的传递，降低整机的运行噪音；第二是止动限位，在设备受到突发冲击或者过载的时候，橡胶件变形到极限位置后可以提供刚性支撑，避免连接部位出现过大的位移导致构件碰撞损坏；第三是补偿安装误差，因为橡胶本身有一定的形变能力，对于安装面之间的小角度偏差、平行度误差，都可以通过橡胶的微变形来补偿，降低安装面的加工精度要求，减少装配时的调整工作量。

　　实际建模的时候要特别注意几个细节：橡胶和金属螺杆的粘接面要做圆角过渡，不能有直角尖角，避免应力集中；螺杆的螺纹段要做退刀槽设计，退刀槽的位置要在橡胶端面之外，避免锁紧的时候螺母刮蹭橡胶表面；中间收腰段的轮廓曲线要做顺滑过渡，不能有曲率突变，否则受载的时候会在曲率突变点出现应力集中，提前出现疲劳裂纹。另外在做装配验证的时候，要模拟实际受载的情况，分别校核轴向压缩、径向剪切、偏载扭转三种工况下的橡胶形变和应力分布，确保在额定载荷下橡胶的应力在材料的许用范围内，不会出现永久变形。

　　很多新手工程师在选这类减震件的时候，只看载荷参数，忽略了刚度匹配和安装边界的问题，比如选的减震件刚度过大，隔振效果差，和刚性连接没区别；刚度过小的话，设备运行的时候会出现明显的晃动，反而影响设备的运行稳定性。还有的安装的时候把两端的螺母锁得太紧，把橡胶压到完全没有形变余量，不仅起不到隔振作用，还会让橡胶长期处于高应力状态，加速老化开裂。这款结构的设计就是平衡了刚度、强度、安装便利性三个方面的需求，适合大部分中低载荷的通用隔振场景，建模的时候把这些细节都还原到位，后续做装配仿真或者选型参考的时候，才能更贴近实际使用的状态，避免出现设计和实际应用脱节的问题。
