R10圆弧边USB接口安装固定支架结构

　　做电子设备结构集成的时候，经常会碰到外接USB接口的安装固定需求，尤其是带RFID识别功能的外接读头，既要保证接口外露部分的防护性，又要兼顾安装后的结构强度，同时还要避免安装后边缘锐边划伤操作人员或者磨损外接线材，这个R10圆弧过渡的USB安装支架就是针对这类场景做的结构设计。先从实际安装场景说，这类支架大多用在工业控制柜面板、自助终端设备侧壁、检测设备的操作面位置，日常使用中会频繁插拔USB接头，还要承受外接RFID读头线材的拖拽力，所以结构设计上首先考虑的是安装后的受力稳定性。底座部分采用平板式安装结构，四个角位预留了沉头安装孔，安装时可以用M3或者M4的沉头螺丝直接固定在设备面板的预设安装位上，沉头孔的设计可以让螺丝头完全没入支架平面，不会突出表面刮蹭线材或者操作人员的手部，四个安装孔的孔位间距按照常规面板安装的通用尺寸设定，适配大部分现有设备的预留安装位，不需要额外重新打孔改孔，降低现场改造的工作量。支架的立边部分做了R10的大圆弧过渡，没有采用常规的直角折弯结构，一方面是因为直角折弯的边缘在频繁插拔线材的时候，很容易磨损USB线的外被，时间长了会出现线皮破损露铜的安全隐患，R10的圆弧面可以让线材弯折的时候形成自然的过渡弧度，减少线材和支架边缘的硬摩擦，延长外接线材的使用寿命；另一方面大圆弧的折弯结构比直角折弯的结构刚性更好，在受到侧向撞击的时候，圆弧结构可以分散应力，

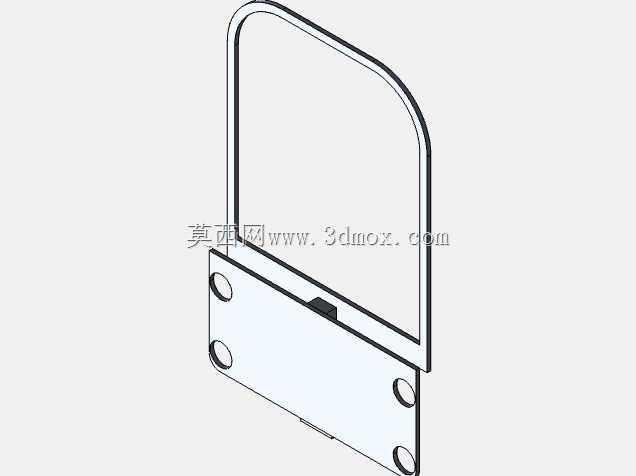

　　不会像直角折弯那样在折弯线位置出现应力集中导致的变形开裂。立边的顶部做了收边处理，向内折了小边，既可以提升立边的整体结构强度，避免立边受外力出现张开变形，也能消除顶部的锐边，防止安装和维护的时候割伤手指。底座和立边的连接位置做了局部的加强凸台，就是图中底座中间位置的小凸起结构，这个凸台一方面是用来定位USB接口模块的，安装的时候USB模块的定位槽刚好卡在这个凸台上，不需要额外做定位治具就能快速找准安装位置，提升装配效率；另一方面这个凸台相当于在折弯位置加了一道加强筋，能提升底座和立边之间的连接强度，频繁插拔USB接头的时候，不会因为反复的受力导致折弯位置出现疲劳变形。整个支架的外形尺寸控制得比较紧凑，不会占用设备面板过多的安装空间，

　　安装边界的预留尺寸按照常规USB接头的插拔空间做了设定，立边的高度刚好让USB接口外露部分和设备面板保持合适的距离，插拔的时候手部有足够的操作空间，不会因为空间太小导致插拔困难，也不会因为立边过高导致外接接头突出设备表面太多，容易被碰撞损坏。从设计思路上来说，这个结构没有做多余的复杂造型，所有的结构特征都是围绕实际使用中的痛点来做的：四个沉头孔解决安装后螺丝突出的问题，R10圆弧边解决线材磨损和结构应力的问题，中间定位凸台解决装配定位和折弯强度的问题，顶部收边解决锐边和立边变形的问题。在实际选型使用的时候，只需要确认设备面板的安装孔位和这个支架的孔位匹配，就可以直接安装使用，不需要再做额外的结构修改，适合用在各类需要外接USB接口、

　　搭配RFID识别模块的工业设备、自助终端、检测仪器上，不管是新设备设计的时候直接选用，还是旧设备改造的时候加装外接接口，都能很好的适配。另外这个支架的结构采用等厚板材加工，加工工艺性很好，不管是采用钣金折弯加工，还是采用3D打印做小批量试制，都能很方便的加工出合格的零件，不需要特殊的加工设备或者复杂的工装，加工成本也比较低，适合批量使用。在安装的时候需要注意，固定螺丝的锁紧力矩不要过大，避免沉头孔位置被压变形，安装完成后可以试插拔几次USB接头，确认接头插拔顺畅，没有和支架边缘出现干涉，外接RFID读头的线材顺着圆弧边走线的时候，预留合适的弯折长度，不要让线材处于绷紧状态，这样就能保证长期使用的稳定性。
