流体管路用滤水头结构三维设计

　　在民用供水、小型工业流体输送、实验室流体循环等场景中，管路末端或支路的杂质拦截一直是容易被忽略的细节点，这款滤水头的结构设计，正是针对小通径直连管路的过滤需求做的适配。从实际安装场景来看，它不需要额外加装过滤腔体，自身集成了腔体与进出流通道，可直接串接在通径匹配的外螺纹管路上，省去了额外配对法兰、卡箍连接件的装配步骤，对于紧凑型管路布局的设备来说，能大幅节省安装空间。

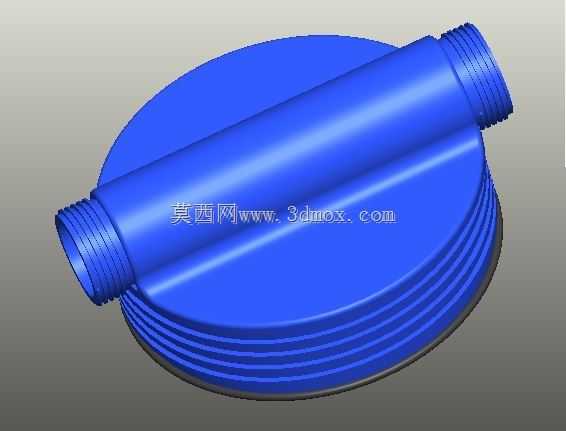

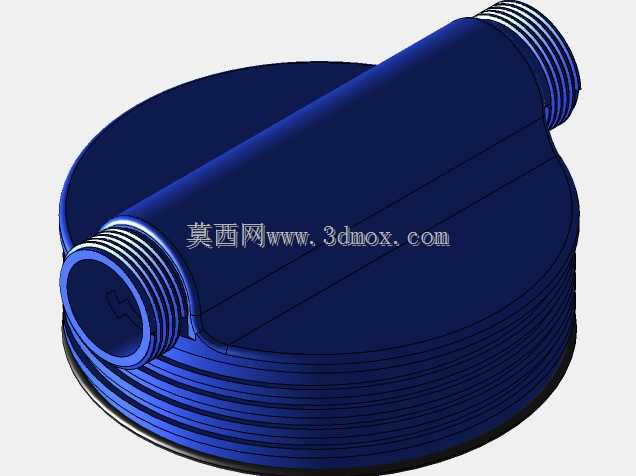

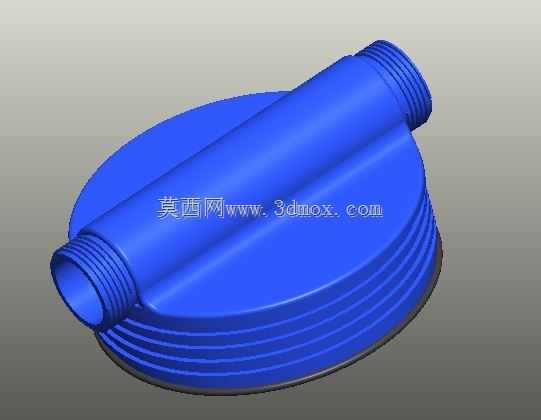

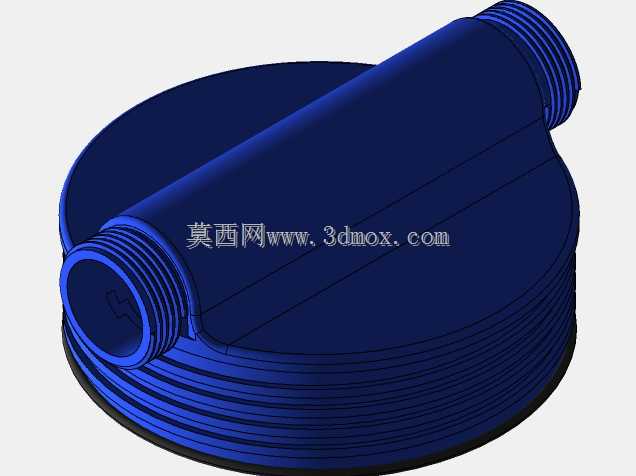

　　从功能结构上拆解，主体下部的带外螺纹圆盘结构是滤腔的密封端盖，侧壁的多道环槽一方面是用于和滤杯主体旋合时的密封让位，可在槽内嵌入O型密封圈实现端面与径向双重密封，避免带压流体从旋合缝隙渗漏；另一方面环槽的等距排布也给加工时的螺纹退刀预留了空间，降低注塑或机加工时的工艺难度。斜向贯穿端盖的双外螺纹接头分别作为流体的入口与出口，两个接头的同轴度在建模时做了严格约束，保证流体进入滤腔后不会出现偏流，避免杂质在腔体内单侧堆积导致过滤阻力快速上升。接头外壁的标准管螺纹做了收尾段的退刀处理，和管路对接时可以拧到底实现端面贴合，不会出现螺纹虚接导致的泄漏问题。

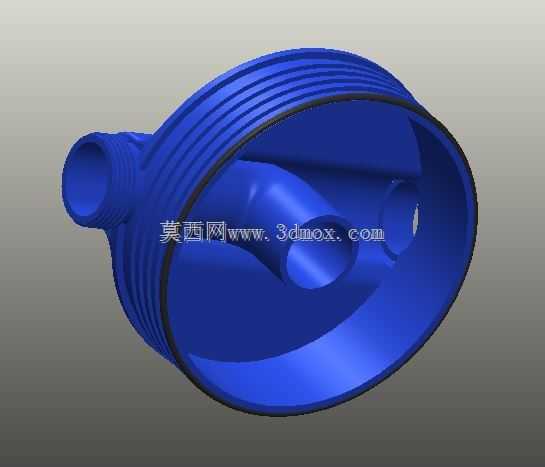

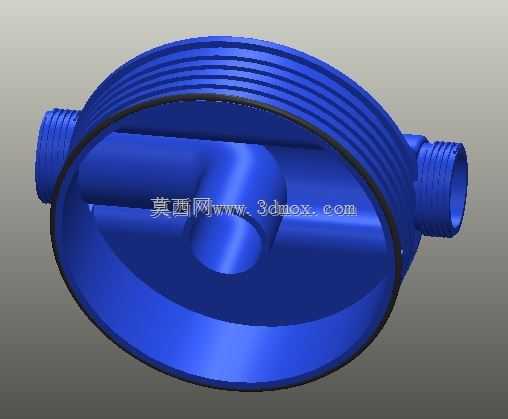

　　设计过程中，针对滤腔的有效容积做了反复校核，端盖内侧的凹陷深度和滤杯的装配深度匹配后，可容纳的滤网组件过滤面积能满足常规小流量工况下的纳污需求，不需要频繁拆洗。进出流接头的倾斜角度经过流体仿真验证，流体从入口进入滤腔时会沿腔体内壁形成平缓的旋流，大颗粒杂质会在离心力作用下沉积在滤腔底部，不会直接附着在滤网表面造成堵塞，能有效延长滤网的维护周期。两个接头的中心距和伸出长度做了安装边界的约束，伸出长度控制在常规管路扳手的操作空间范围内，现场安装时不需要额外预留过长的操作空间，相邻管路的最小间距可以压缩到接头外径的1.2倍，适合密集排布的管路组使用。

　　从结构强度角度考虑，端盖与接头的衔接位置做了圆角过渡处理，避免应力集中导致的受压开裂，在1.0MPa的常规供水压力下，结构形变控制在密封件允许的补偿范围内，不会因为长期带压出现密封失效。端盖顶部的平面结构预留了扳手卡位的位置，拆装时可以用普通活动扳手卡住端面施力，不需要定制专用拆装工具，后期维护的便利性更高。滤网的安装位置在建模时做了定位台阶设计，滤网组件放入滤腔后可以直接卡在台阶上，端盖旋合时不会带动滤网偏转，保证滤网和进出流通道的相对位置固定，避免出现流体短路不经过滤的情况。

　　实际应用中，这款滤水头不仅可以用于自来水的终端过滤，也可以适配弱腐蚀性流体、冷却循环水、小型灌溉管路的杂质拦截，只需要根据流体特性更换对应材质的密封圈和滤网即可，主体结构不需要做大幅修改。建模时所有的配合尺寸都遵循通用管路附件的公差标准，和市售的同通径管路配件具备互换性，不需要单独定制对接管件，能降低选型和采购的成本。针对不同的流量需求，还可以在这个基础结构上调整接头通径和滤腔直径，形成系列化的产品，覆盖从小流量实验室管路到民用供水支路的不同使用场景。
