桌面级多关节夹持式机械臂结构设计

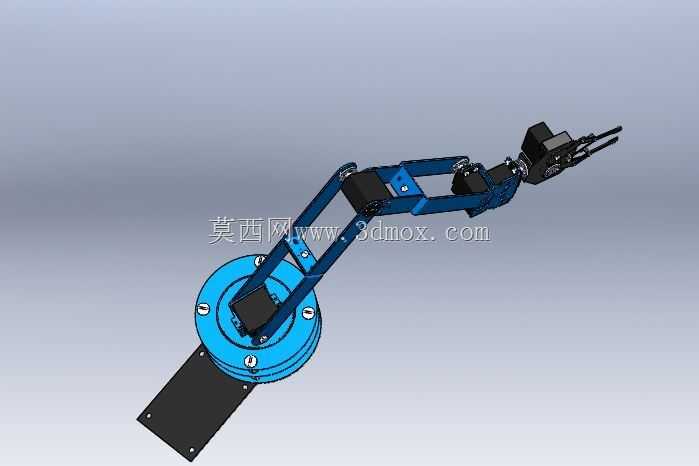

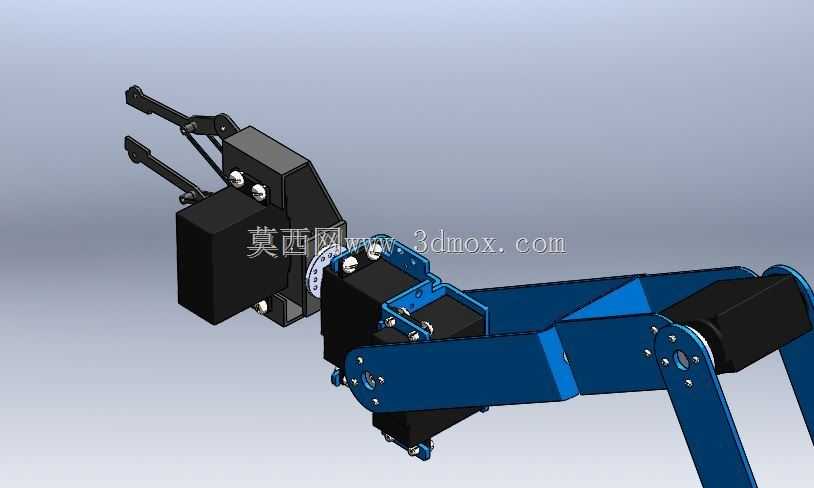

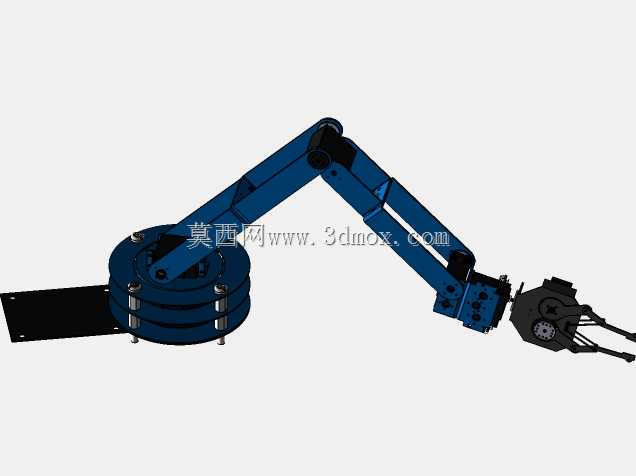

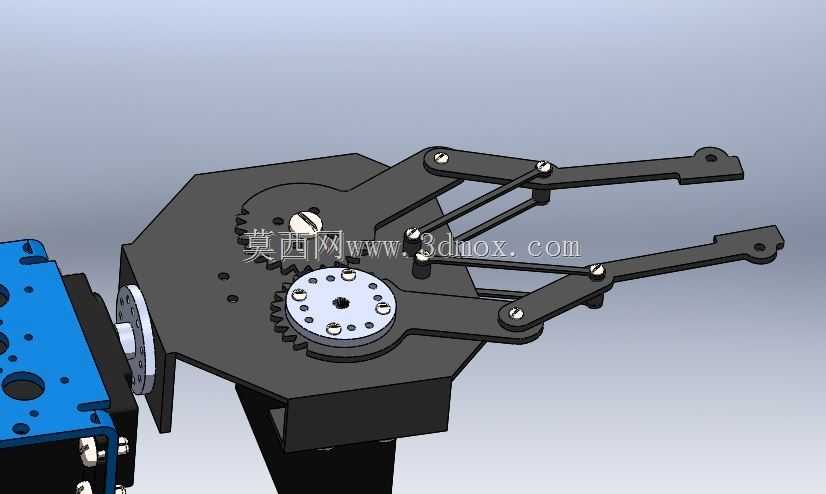

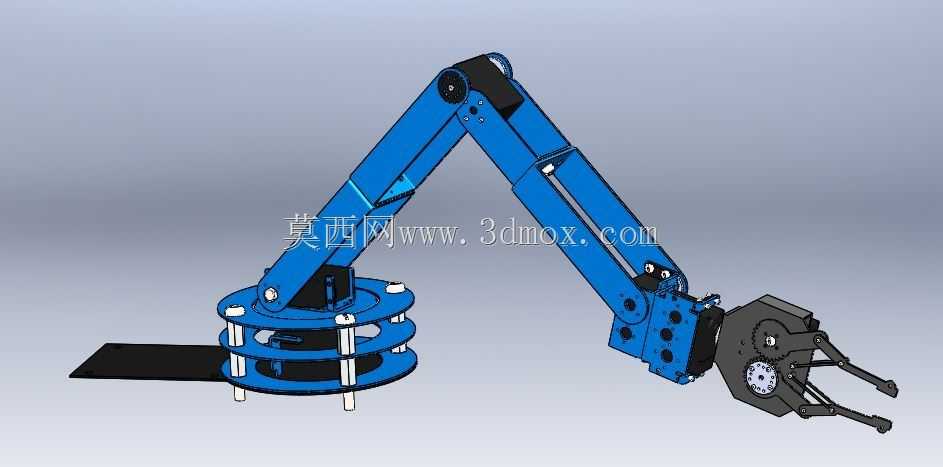

这款桌面级机械臂的设计初衷，是面向小型作业场景的轻量化操作需求，整体结构采用分段式多关节布局，底座为双层圆盘式支撑结构，底部预留平整安装面，可直接通过螺栓固定在桌面或小型工作台面上，安装边界占用面积极小，适配常规实验室桌面、家庭工作台、教学实训台的安装尺寸要求，不需要额外定制大型安装基座。从功能实现来看，末端搭载齿轮联动式夹持执行器，可通过关节联动实现水平回转、大臂俯仰、小臂俯仰、腕部调整、夹爪开合多个自由度的动作，能够完成小尺寸工件的拾取、搬运、定位摆放等基础操作，可覆盖教学演示、小型零件分拣、个人DIY创作、实验室简易操作等场景的使用需求。设计过程中优先考虑零部件的易加工性，所有结构件均采用常规板材、型材加工成型，没有复杂的异形曲面结构，不需要特殊的加工工艺，普通的机加工或者3D打印方式即可完成全部零件的制作，装配环节也没有特殊的工装要求，按照装配关系依次连接关节转轴、支撑立柱、臂段结构即可完成整机组装，后期维护时单独更换磨损的关节衬套、夹爪配件即可，不需要拆解整臂结构。关节处采用转轴加限位的结构设计，每个运动关节都预留了驱动元件的安装空间，可根据实际使用需求选配舵机或者小型伺服电机作为动力源，臂段内部预留走线槽，可将驱动线缆、信号线缆内置在臂体结构内，避免运动过程中线缆剐蹭外部构件，也能让整体外观更整洁。底座的双层结构之间预留了驱动控制板的安装位，可将控制模块集成在底座内部，减少外部走线的杂乱感，同时降低整机重心，提升臂段伸展过程中的整机稳定性，避免臂段伸至最大行程时出现底座倾翻的问题。夹爪部分采用平行联动的结构设计，夹持行程可覆盖常见小型零件的尺寸范围，夹持力可通过驱动元件的输出参数调整，不会夹损质地偏软的工件，也能保证夹持硬质小零件时不会出现松脱掉落的情况。整体臂段伸展后的最大作业半径控制在桌面作业的合理范围内，不会超出常规桌面的边界，收回状态下整体结构紧凑，占用空间小，日常收纳也十分方便。
