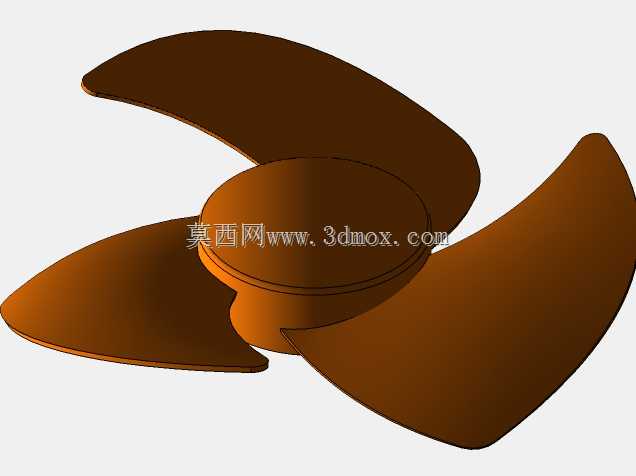

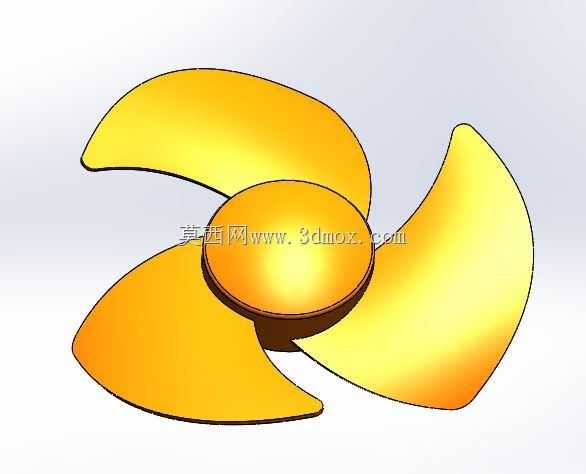

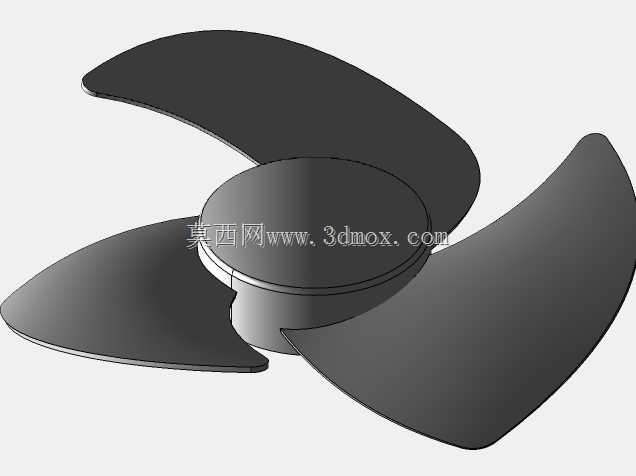

高效三叶排气扇叶片结构设计

　　日常民用及小型工业场景的通风排气需求中，排气扇叶片的气动效率直接决定整机的能耗表现与排风效果，这款三叶结构的排气扇叶片，针对传统老旧型号叶片气动损失大、排风覆盖范围有限的痛点做了针对性优化，可直接适配常规桌面级3D打印工艺制作，满足小批量定制、旧设备配件替换的实际需求。从实际应用场景来看，这类叶片可覆盖家用卫生间排气扇、厨房辅助排风扇、小型设备机柜散热排风、桌面工位局部通风等多个场景，不需要复杂的配套结构，匹配对应功率的驱动电机即可完成组装，相比市售常规同尺寸叶片，在相同转速下能获得更高的风量输出，同时降低叶片转动过程中的紊流噪音。

　　设计过程中首先对叶片的翼型做了调整，没有采用传统直板型叶片结构，而是沿叶片展向做了连续的曲面扭转，从叶根到叶梢的安装角平滑过渡，保证不同半径位置的叶片截面都能保持合理的攻角，减少气流在叶片表面的分离损失，避免叶梢位置产生明显的涡流损耗。叶片数量选择三叶方案，是在动平衡稳定性、气动效率、加工难度三者之间做的平衡：两叶结构虽然转动惯量更小，但动平衡校准难度更高，高速转动时容易产生周期性振动；四叶及以上结构虽然能在低转速下获得更平稳的气流，但叶片之间的气流干涉会提升，相同功率下的风量输出反而会受影响，三叶结构既能保证足够的气流推动面积，又能将相邻叶片的气流干涉控制在较低水平，同时打印制作时的支撑用量更少，成型后表面处理工作量更低。

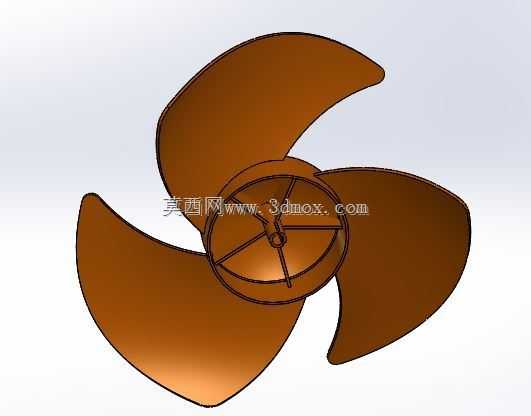

　　从安装边界来看，叶根位置设计了与标准电机轴匹配的轮毂结构，轮毂中心预留了适配常见小型电机轴径的安装孔，同时做了轴向定位的台阶面，安装时不需要额外加工转接件，直接将叶片套入电机轴，锁紧顶丝即可完成固定，轮毂与叶片主体的过渡位置做了大圆角处理，避免应力集中，长期转动过程中不会出现叶根断裂的问题。整体叶片的外轮廓尺寸适配常规6寸到8寸的排气扇安装框架，叶梢与外框的间隙控制在合理范围，既不会因为间隙过小导致安装时容易刮蹭外框，也不会因为间隙过大产生回流损失，降低排风效率。

　　实际功能表现上，这款叶片的曲面设计经过气动逻辑优化，转动时能更顺畅地将轴向前方的空气推动到后侧，气流的轴向集中度更高，不会像传统直板叶片那样产生大量径向散射的气流，有效排风距离比同尺寸旧款叶片提升明显，在相同风量要求下，可以选用更低功率的电机，降低整机运行能耗。针对3D打印的工艺特性，叶片的壁厚做了均匀化设计，整体壁厚保持在1.5mm到2mm之间，既保证足够的结构强度，不会因为转动时的离心力产生叶片变形，又能减少打印材料的用量，缩短打印时间，叶片表面没有设计多余的凹凸结构，打印时可以选择沿叶片展向的摆放角度，减少支撑结构的使用，打印完成后只需要简单去除支撑、打磨边缘即可使用，不需要复杂的后处理工序。

　　在结构可靠性方面，叶片的重心沿转动中心均匀分布，设计阶段就做了动平衡配重考量，三个叶片的质量分布偏差控制在很小的范围，打印完成后只需要做简单的动平衡微调，就能在额定转速下平稳运行，不会产生明显的振动与噪音，轮毂位置的厚度做了加强处理，承受电机扭矩传递的位置不会因为长期启停产生开裂，叶片边缘做了小圆角钝化处理，安装和使用过程中不会划伤操作人员，符合小型通风设备的安全使用要求。不同于常规注塑量产的统一规格叶片，这种可直接打印的结构设计，允许使用者根据实际的安装空间、风量需求，对叶片直径、扭转角度做灵活的参数调整，适配不同的定制化通风场景，比如小型3D打印机柜的散热排风、宠物饲养箱的通风换气、小型工作台的焊锡排烟等小众场景，都可以通过调整叶片尺寸快速获得适配的排风部件，不需要开模制作，大幅降低小批量定制的成本与周期。
