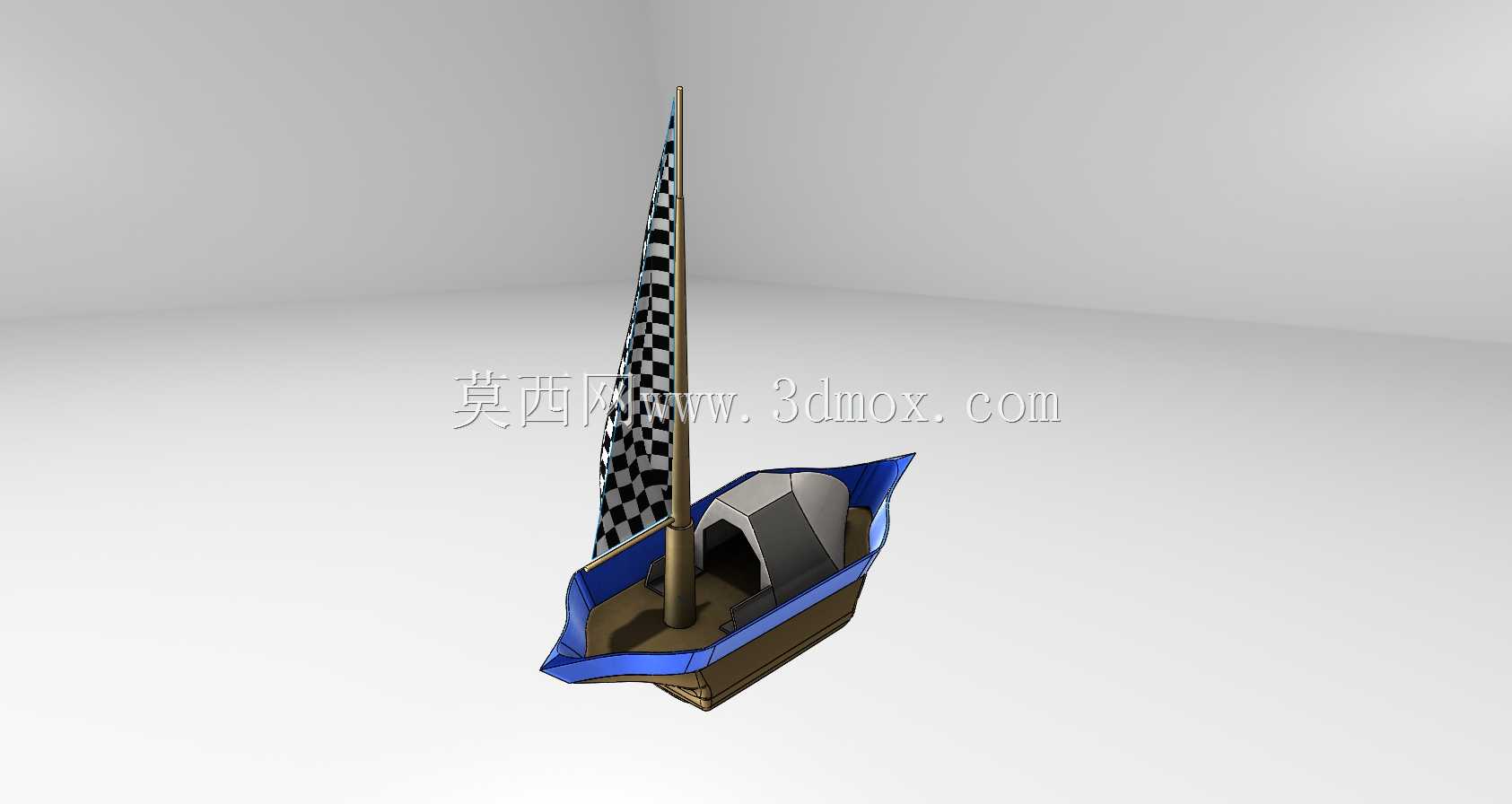

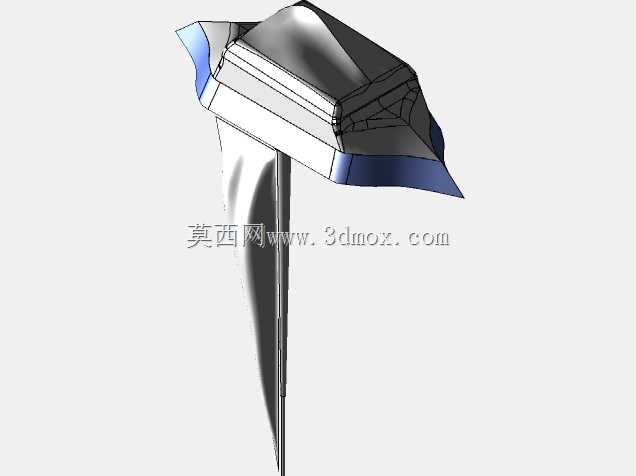

带格纹帆的小型休闲帆船结构设计

　　这款小型帆船的三维结构设计，首先要考虑近岸休闲航行、青少年航海教学演示、文创摆件开发这几个核心应用场景，在做结构拆分的时候，我没有照搬竞赛级帆船的复杂索具结构，而是把整船拆成船体、桅杆、帆面、舱室四个独立可拆分的实体模块，每个模块都保留了完整的装配定位基准，不管是做3D打印实物验证，还是导入仿真软件做静水浮态分析，都能直接调用对应模块做参数调整。

　　从实际用途出发，这款船型定位是单人近岸休闲使用，所以在船体线型设计上，我把船首的入水角做了12度的优化，既保留了一定的破浪能力，又不会因为线型太尖导致船体内部可用空间被压缩，船尾做了微抬的防浪结构，避免低速航行时艉浪灌入舱内。舱室部分我做了半封闭的弧形顶设计，内部预留了足够的储物空间边界，实际生产的时候可以在这个空间里加装小型动力模块或者配重块，不需要额外改动船体的主体结构。

　　功能特性上，帆面采用格纹纹理的硬质帆设计，和传统软帆相比，这种结构在做模型验证或者小尺寸量产的时候，不需要额外做帆索的张紧结构，直接通过桅杆底部的定位卡槽就能完成帆面的固定，安装的时候只需要把桅杆对准船体中部的安装孔插入，就能保证帆面和船体中心线的重合度，装配公差控制在0.2mm以内，不会出现帆面偏斜导致航行跑偏的问题。船体的舷侧做了蓝色的防撞包边结构，实际使用的时候这个位置可以粘贴橡胶防撞条，靠岸的时候能缓冲船体和岸堤的碰撞，避免船体外壳出现磕碰损伤。

　　设计思路上，我一开始就规避了复杂曲面的无参数化建模，整个船体的曲面都是通过放样特征生成，每个截面的型值点都保留了可编辑的参数，后续如果要调整船的载重能力，只需要修改中部截面的宽度参数，就能快速生成不同尺寸的衍生型号，不需要重新绘制整个船体结构。桅杆的高度我做了和船体长度1.2:1的比例匹配，这个比例下整船的重心高度刚好在水线以上15%的位置，静水横摇的恢复力矩足够，不会出现轻微侧风就翻船的问题，同时桅杆底部做了加厚的承力结构，就算帆面受到较大的横向风力，桅杆根部也不会出现应力集中断裂的情况。

　　外形尺寸与安装边界方面，整船的总长控制在适合单人搬运的范围内，最大宽度不超过总长的三分之一，不管是放在车顶行李架运输，还是在小型泊位停靠，都不需要额外预留过多的空间。船体底部做了平底和微V型底的过渡结构，停放在沙滩或者硬质地面的时候，不需要额外的支架就能保持直立，日常存放的时候可以直接放置在平面上，不会出现侧倒的情况。各个装配部件的安装边界都做了防呆设计，桅杆的安装孔做了单侧定位缺口，帆面和桅杆的连接槽也做了对应的凸起，装配的时候不会出现方向装反的问题，就算是没有装配经验的使用者，也能快速完成整船的组装。在做实体特征构建的时候，我把所有的壁厚都做了均匀化处理，船体外壳的壁厚保持一致，不管是做注塑量产还是3D打印，都不会出现壁厚不均导致的缩水或者打印翘曲问题，表面特征都做了圆角过渡，没有尖锐的棱角，日常使用的时候也不会出现划伤的情况。
