M16杆端关节轴承三维结构设计

　　在各类需要实现铰接传动、角度补偿的机械结构中，杆端关节轴承是应用频次极高的连接部件，本次设计的M16规格杆端关节轴承，主要面向中小载荷的铰接传动场景，可适配自动化生产线连杆机构、工程机械操纵连杆、汽车底盘稳定杆连接、工业设备门体铰接支撑等多类工况。从实际使用场景来看，这类带外螺纹杆端的关节轴承，不需要额外加工复杂的安装座，直接通过杆部螺纹拧入对应连接件的螺纹孔即可完成初步固定，相比普通向心轴承，它可以在一定角度范围内实现摆动与转动，补偿安装过程中产生的同轴度误差，抵消设备运行过程中连杆传动带来的角度偏移，避免连接部位出现卡滞、应力集中断裂的问题。

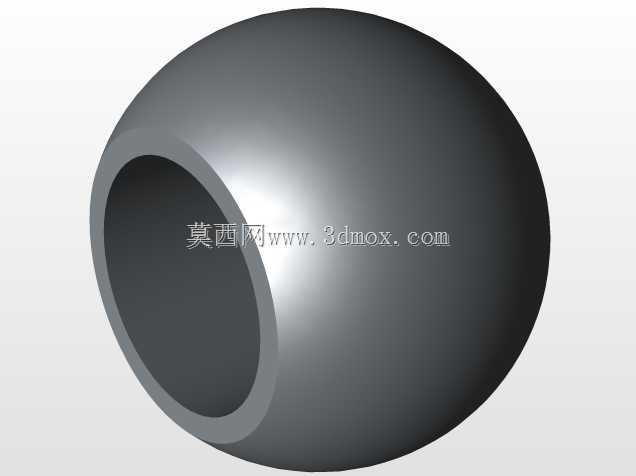

　　设计过程中首先明确了核心功能边界：杆部采用M16标准公制外螺纹，螺纹段长度按照常规铰接连接的拧入深度要求设定，保证螺纹啮合长度满足中小载荷下的抗拉、抗剪强度要求，不会出现螺纹滑牙、杆部断裂的失效情况。轴承头部的球头与外圈采用自润滑结构设计，内圈球孔为光孔结构，可通过销轴穿过实现与另一连接件的铰接，球头与外圈的配合间隙控制在合理范围，既保证摆动时的顺畅度，不会出现旷量过大导致的传动精度不足，也不会因为间隙过小出现转动卡涩、磨损加剧的问题。

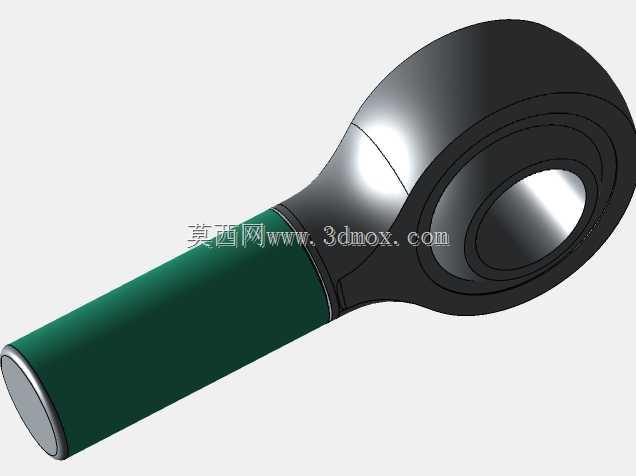

　　从外形尺寸与安装边界来看，轴承头部的外圈外径按照M16规格对应的标准关节轴承尺寸设定，保证头部可以容纳对应尺寸的内环球头，同时外圈的厚度满足径向载荷的承载要求，杆部与头部的过渡位置采用圆弧过渡结构，避免应力集中，这个位置是杆端轴承受力时的应力集中高发区，圆弧过渡可以有效分散交变载荷下的应力，提升部件的疲劳寿命。安装时需要注意，螺纹拧入端需要预留足够的螺纹啮合长度，一般不小于螺纹公称直径的1.2倍，同时铰接销轴与内圈孔的配合采用间隙配合，保证销轴可以顺利穿入，同时销轴的固定需要采用开口销或者轴端挡圈，避免运行过程中销轴脱出。

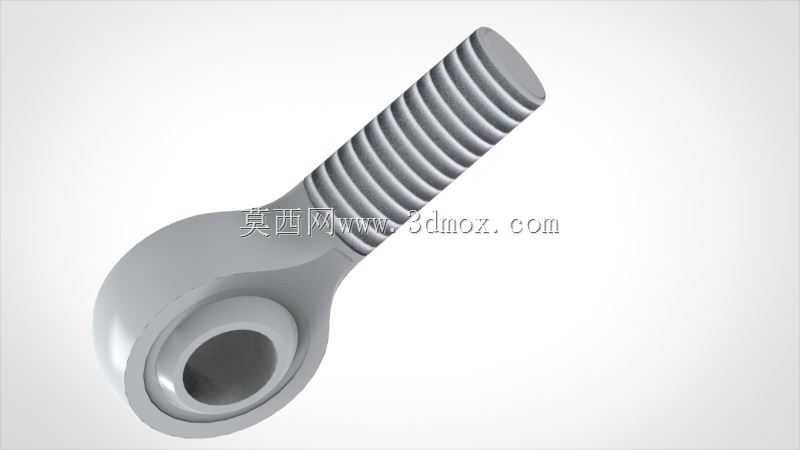

　　在结构细节设计上，内圈的球面孔径与M16杆部的承载能力做了匹配，保证径向额定载荷、轴向额定载荷都符合对应规格杆端关节轴承的行业通用承载要求，外圈的端面做了倒角处理，避免安装时刮伤配合件表面，同时也方便销轴的穿入导向。杆部螺纹的末端做了倒角处理，方便拧入对应螺纹孔时的对中，不需要额外修磨螺纹端部即可顺利装配。这类杆端关节轴承在实际使用中，既可以承受径向载荷，也可以承受一定的双向轴向载荷，适合在摆动频率不高、需要角度补偿的连杆机构中使用，比如自动化设备的气动推杆末端连接、工程机械的操纵杆铰接部位、健身器材的活动连接部位、摩托车的后减震连接部位等场景，都可以看到这类部件的应用。

　　设计时还考虑了实际装配的便利性，轴承整体为一体化杆端结构，不需要额外组装杆体与轴承部分，用户拿到零件后可以直接拧入对应连接件，穿入销轴即可完成安装，相比分体式的杆端与轴承组合结构，减少了装配工序，也避免了分体装配带来的同轴度误差。在建模过程中，对球头与外圈的配合面做了精确的曲面拟合，保证球面的配合精度符合实际加工的公差要求，螺纹部分采用标准螺纹牙型建模，还原真实的螺纹轮廓，方便后续做装配干涉检查、运动仿真时可以得到准确的结果，不会因为螺纹建模简化导致装配时出现干涉误判。对于需要做有限元分析的场景，模型的过渡圆角、壁厚等细节都做了保留，可以直接导入仿真软件划分网格，分析不同载荷下的应力分布情况，验证结构的强度是否满足设计要求。
