汽车底盘传动轴连接组件结构设计

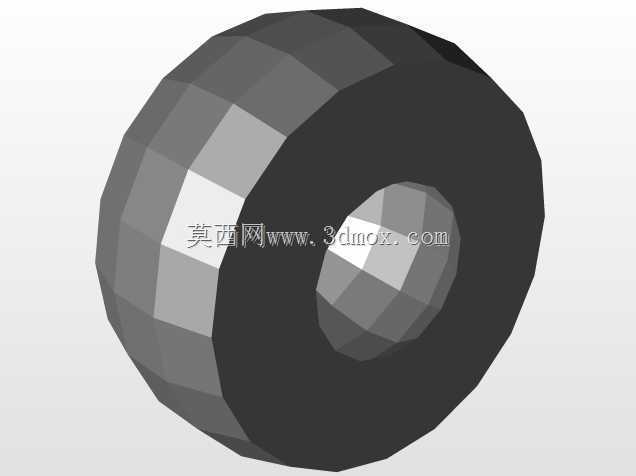

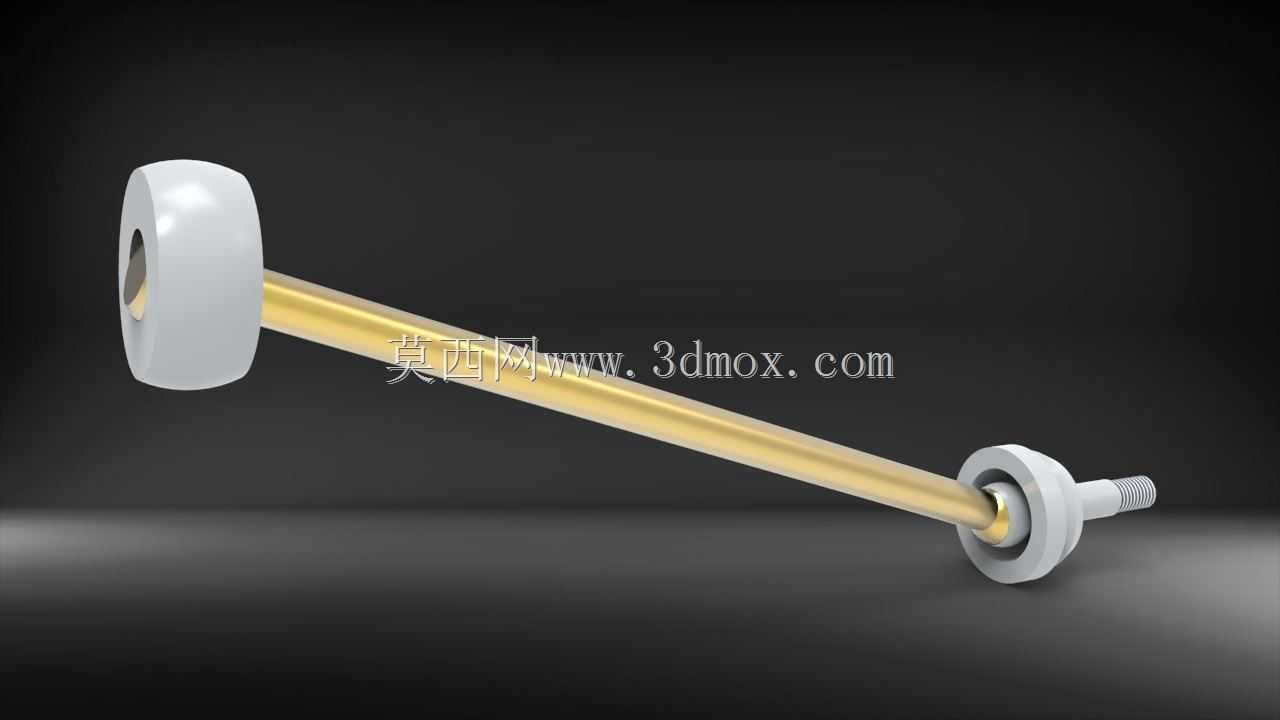

　　这套传动连接组件的三维结构，主要面向乘用车辆底盘动力传递与悬架联动场景，在整车布置里承担扭矩传导、相对位移补偿的作用，两端的铰接结构可以适配行驶过程中车轮上下跳动带来的角度偏移，避免刚性轴在动态工况下出现卡滞、附加弯矩过载的问题。从实际装车用途来看，这类长轴联动件常出现在转向拉杆、稳定杆连杆或者半轴辅助传动的布局中，一端的大尺寸衬套座用来对接车身或者副车架的安装点位，另一端带外螺纹的杆端关节轴承可以直接和转向节、摇臂类部件锁紧，螺纹段预留足够的调节行程，装配时能够通过旋入深度调整连杆的有效工作长度，匹配不同轮距、不同悬架调校参数的车型需求。建模过程中首先梳理了两端铰接件的配合边界：大端的衬套外壳做了圆角过渡的包覆造型，

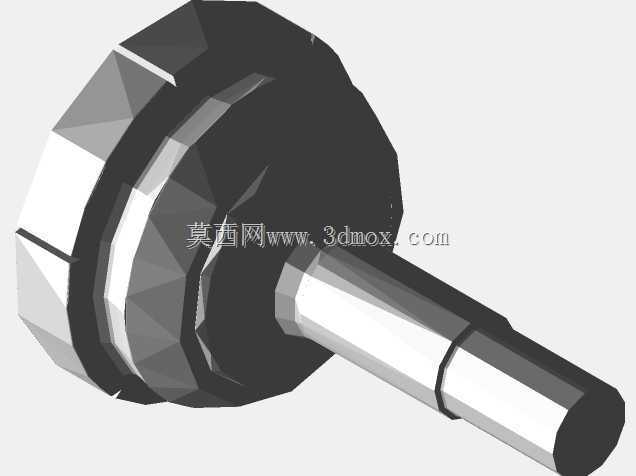

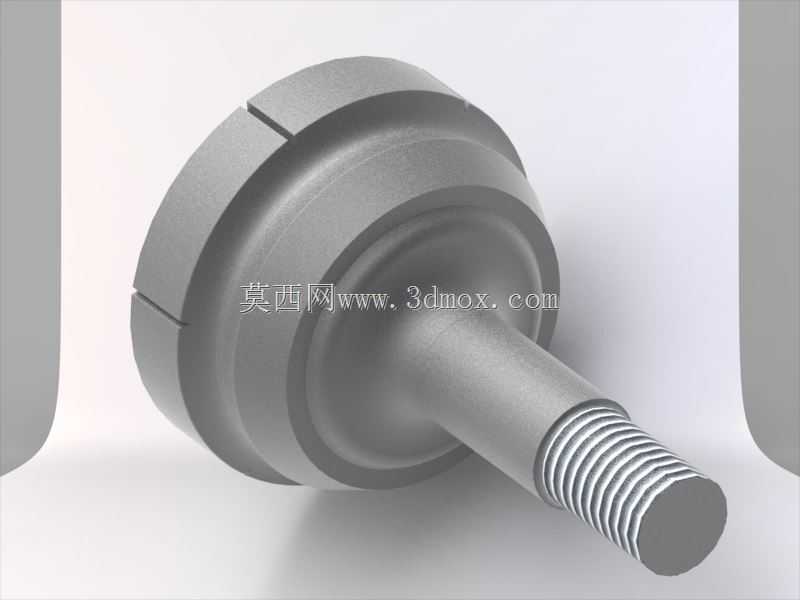

　　内部预留橡胶衬套或者滑动轴承的安装空腔，外壁的加厚凸缘用来承受轴向窜动的冲击力，避免长期交变载荷下衬套从座孔中脱出；长轴杆身采用等直径圆杆构型，表面做光滑过渡处理，没有突兀的截面突变，从根源上降低应力集中系数，在车辆频繁起步、制动、过弯的交变载荷下，杆身的疲劳寿命可以得到保障。小端的关节轴承集成了密封端盖结构，球头外圈的防尘结构可以阻挡路面泥沙、泥水进入铰接摩擦面，延长润滑脂的留存周期，外露的螺纹段匹配标准锁紧螺母，安装时不需要额外加工适配接口，和整车现有冲压、铸造支架的孔位可以直接对位。设计阶段也充分考虑了运动包络空间：整根连杆在最大摆角工况下，杆身和周边制动管路、线束、车身钣金的最小安全间隙控制在工程要求范围内，

　　两端铰接点的转动角度覆盖悬架全行程的偏转需求，不会出现拉伸到极限长度或者压缩到死点的情况。杆身和两端接头的连接部位做了同轴度约束，三维装配里可以直接校验整根组件的动平衡余量，长轴高速运转场景下也不会出现异常抖动。衬套座的安装端面做了贴合平面处理，和支架对接时接触面积均匀，锁紧后不会出现局部点接触导致的松动异响。这类结构不需要复杂的异形加工，杆身可采用标准圆钢裁切后做表面防锈处理，两端接头分别采用锻造成型后机加工铰接孔与螺纹，量产阶段工艺成熟，装配工位上工人可以直接通过两端点位快速对位，后期维保环节也能单独更换磨损的杆端关节，不用整体更换整根连杆，降低全生命周期的维护成本。模型完整还原了所有装配配合面、倒角、螺纹起止段的细节，结构工程师可以直接在此基础上调整杆长、铰接孔径、螺纹规格，快速适配不同吨位、不同底盘布局的车型开发需求，也可以直接导入运动仿真模块，加载悬架跳动行程参数，校验连杆在全工况下的受力、角度变化与干涉情况。
