带传感模块的智能穿戴眼镜结构设计

　　这款智能穿戴眼镜的结构设计，核心围绕近距离用眼监测的实际场景落地，区别于常规消费级AR眼镜的显示导向设计，整体结构完全服务于传感数据采集与物联网数据传输的功能需求。从实际使用场景来看，该设备主要面向长期伏案的办公人群、需要管控用眼距离的青少年群体，通过非接触式的传感检测，实时采集佩戴者眼部与电子屏幕之间的直线距离，当距离低于健康用眼阈值时触发提醒，同时依托板载的微控制单元完成数据本地预处理，再通过物联网模块将用眼时长、距离波动等数据同步至终端，实现长期用眼习惯的追踪分析。

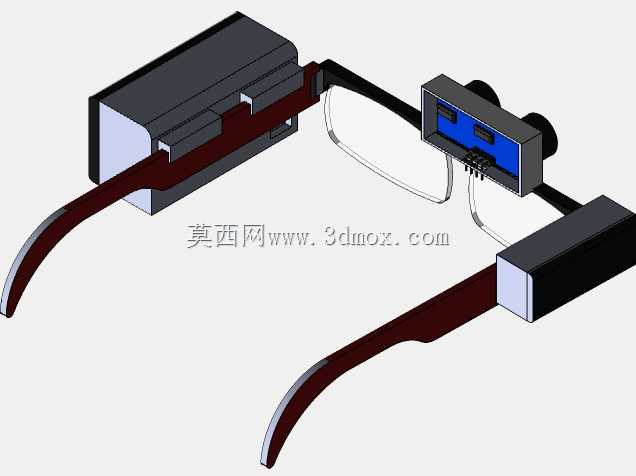

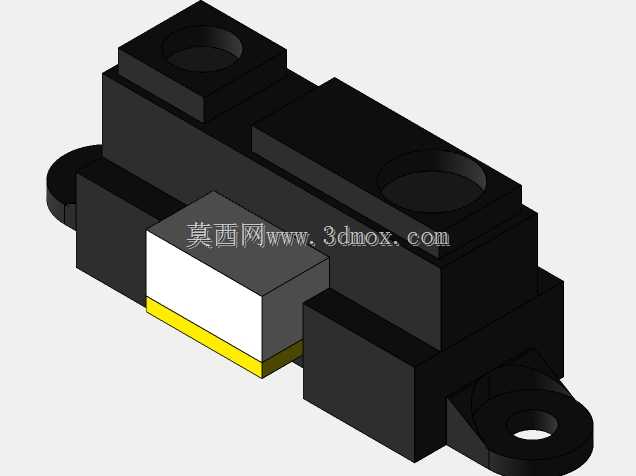

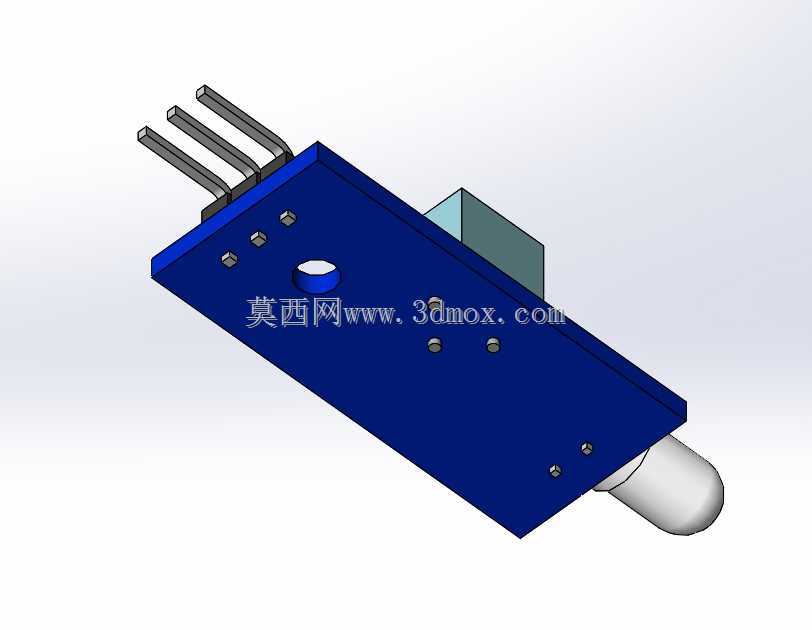

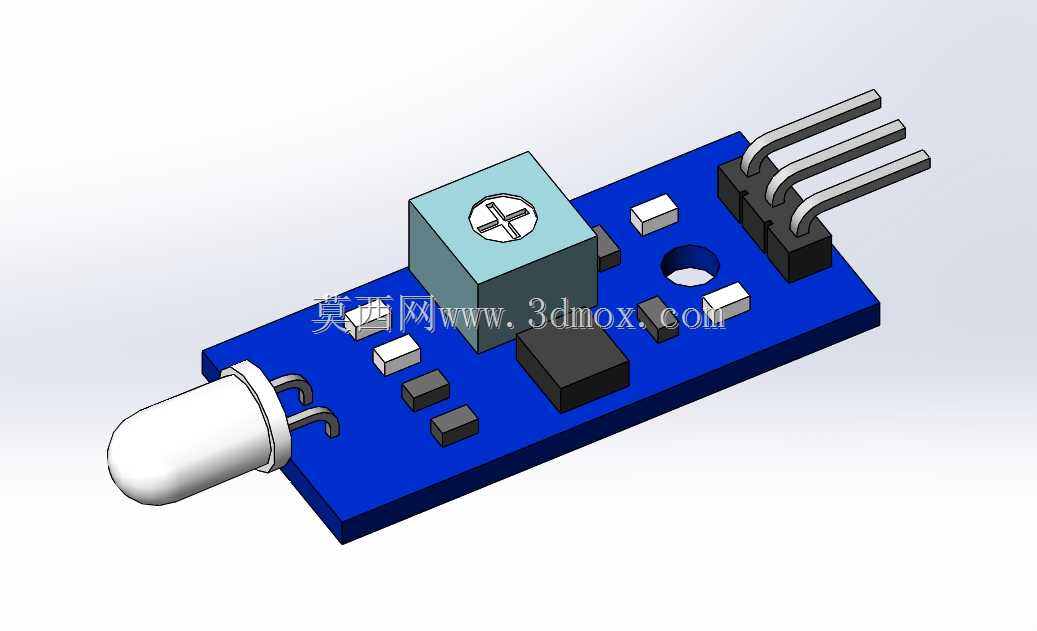

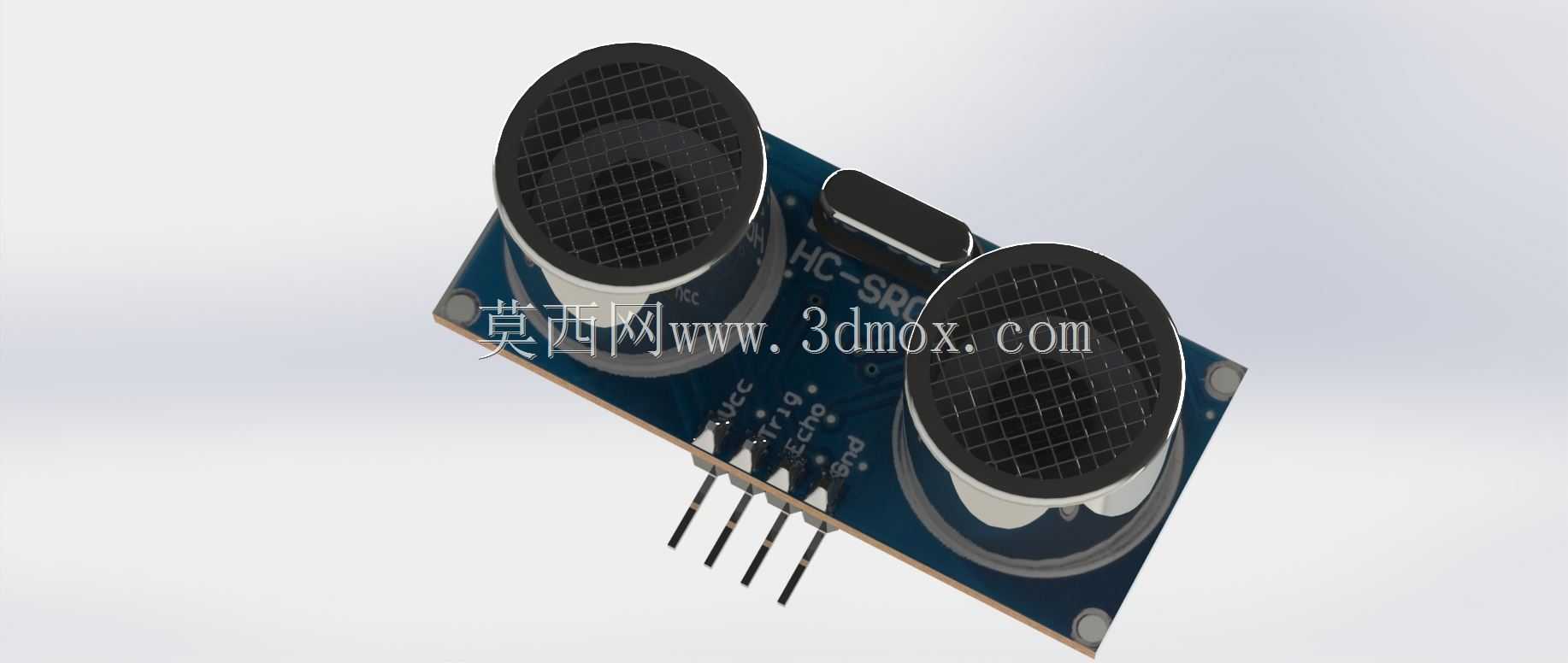

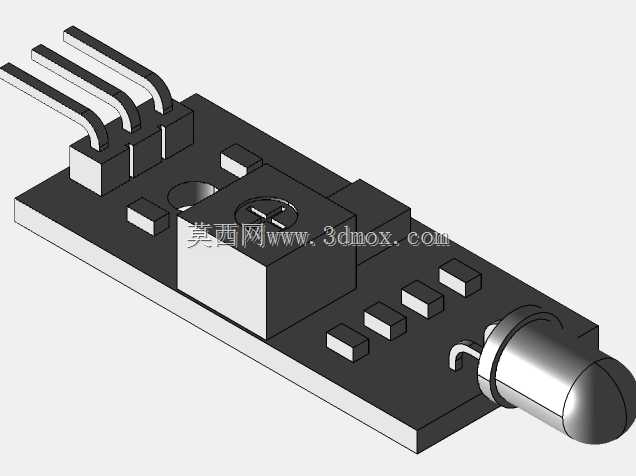

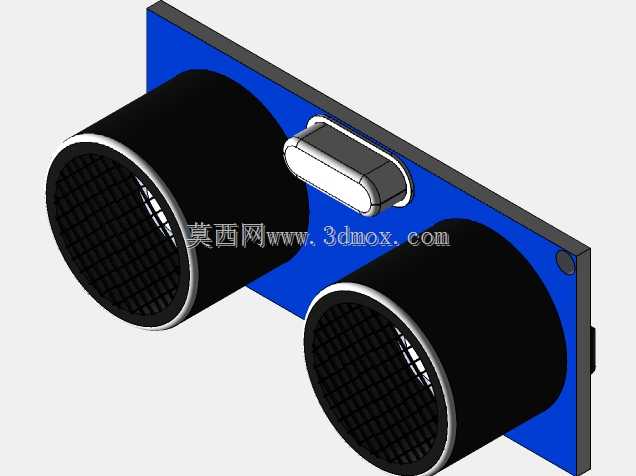

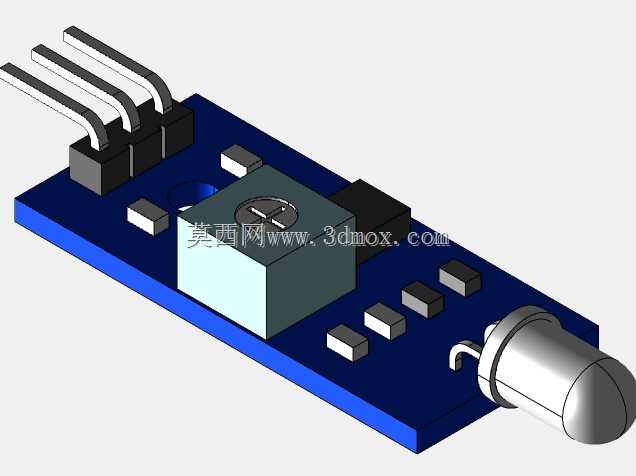

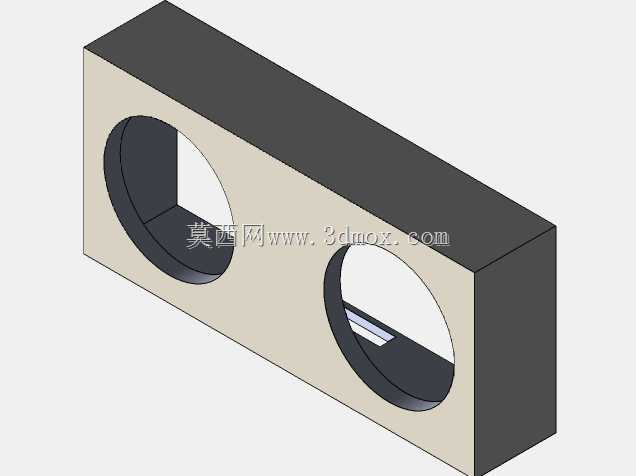

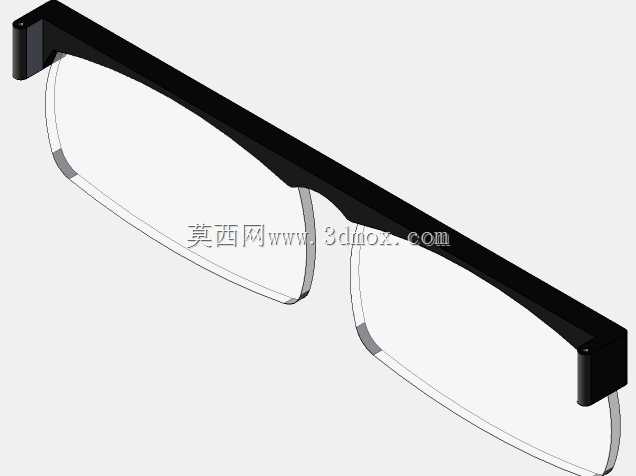

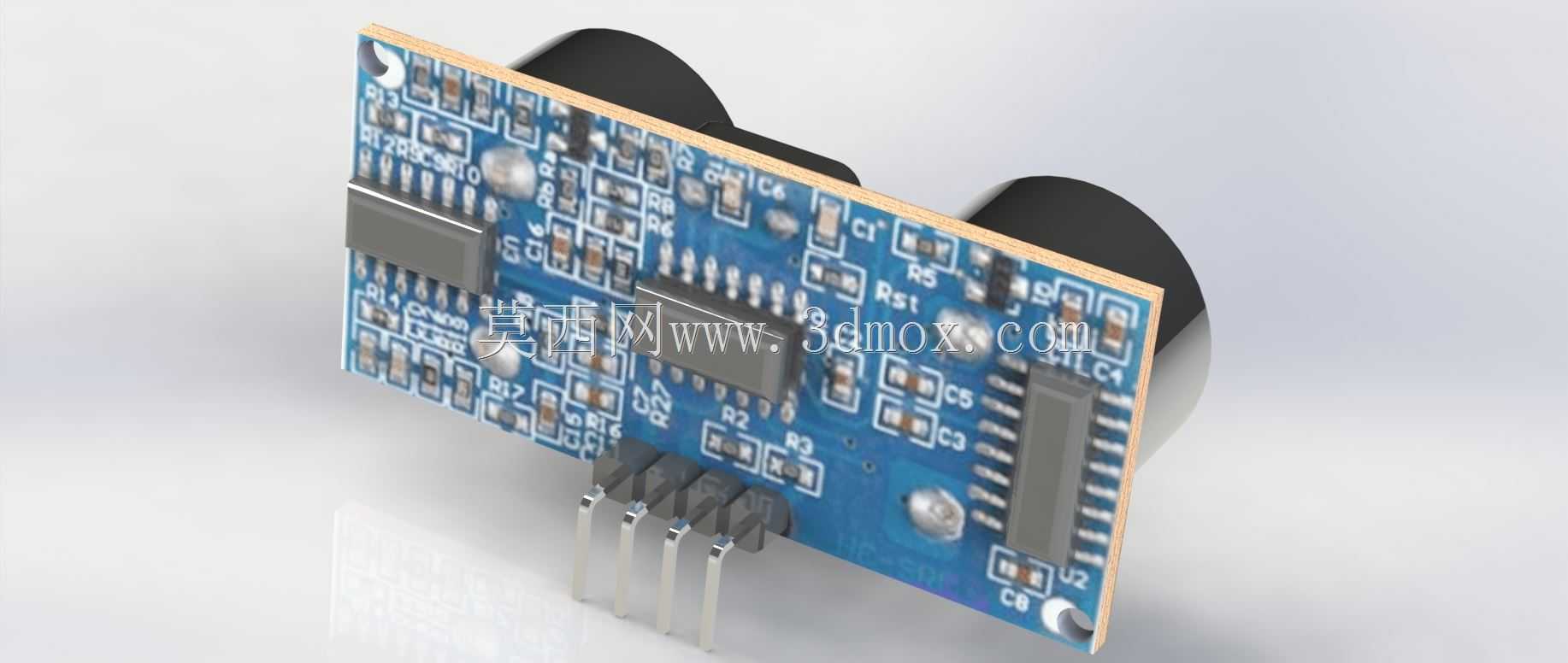

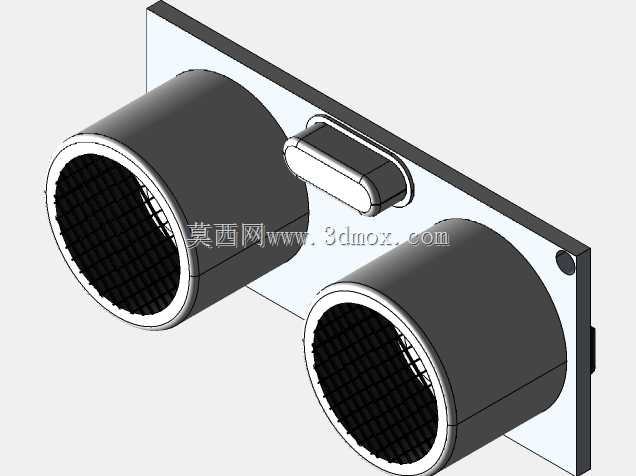

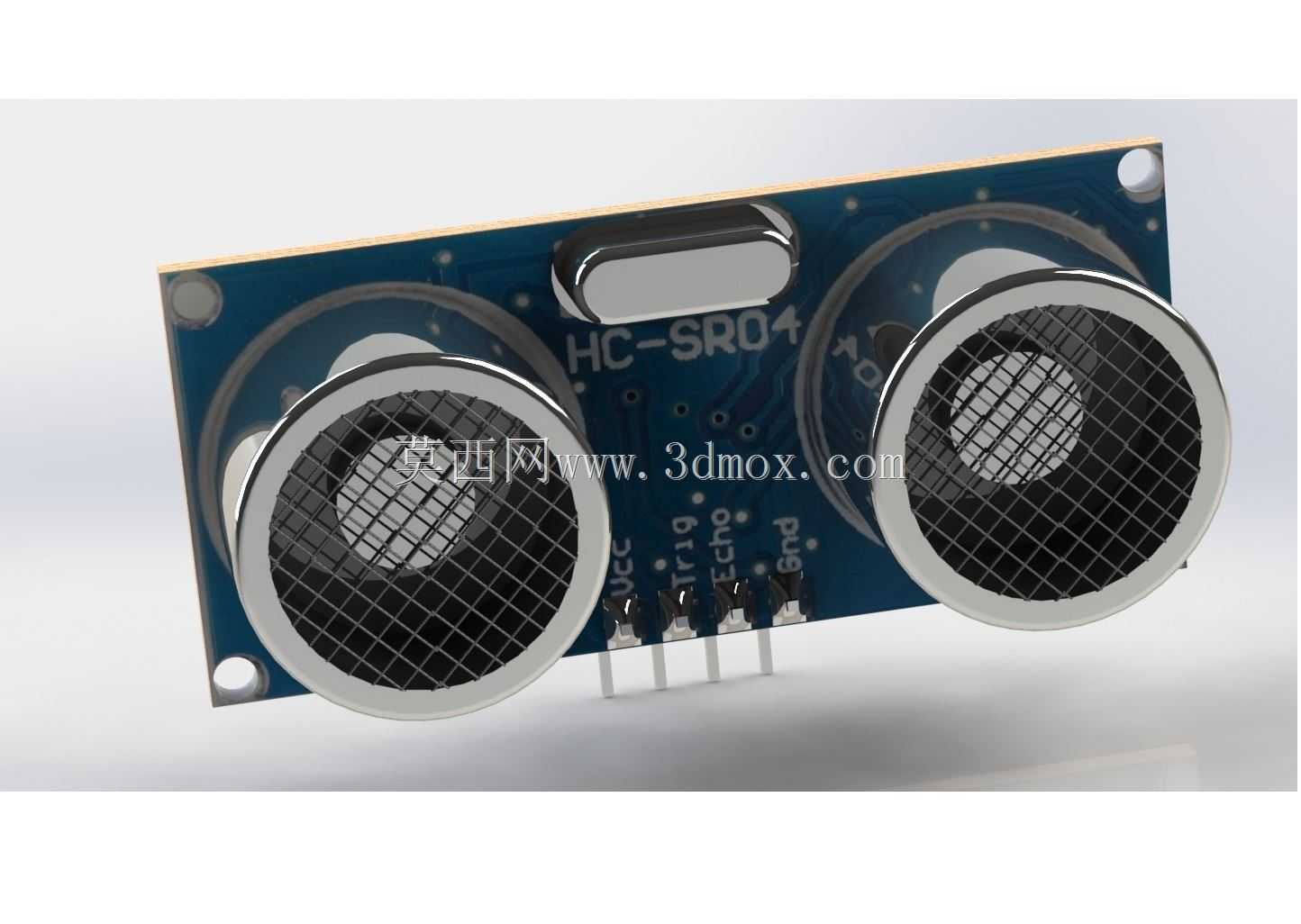

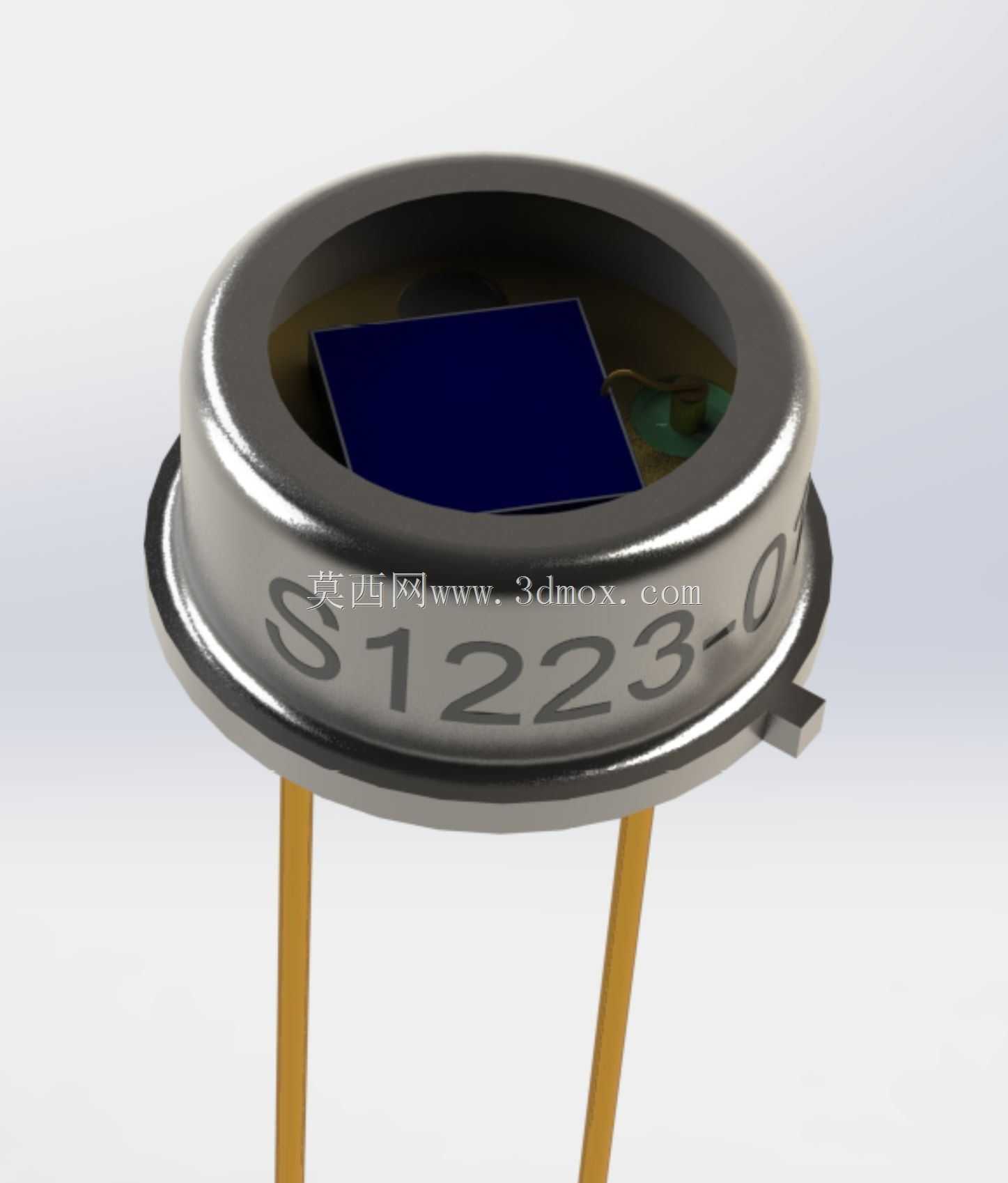

　　结构布局上，设计团队没有采用常规智能眼镜将电子元件集中在镜腿前段的方案，而是将核心传感模块布置在镜框前侧的居中偏右位置，这个安装位置刚好处于佩戴者双眼的水平视线上方，既不会遮挡正常视物视野，又能保证接近传感器、红外传感器的发射与接收端面垂直对准前方的屏幕平面，避免因安装角度偏差导致的距离检测误差。传感模块的外壳采用下沉式嵌装结构，与镜框上沿的安装槽做了0.2mm的配合公差，模块端面比镜框前表面低0.3mm，既可以避免日常使用中镜片擦拭、外物剐蹭对传感器镜头造成磨损，又能减少环境杂光对红外检测的干扰。

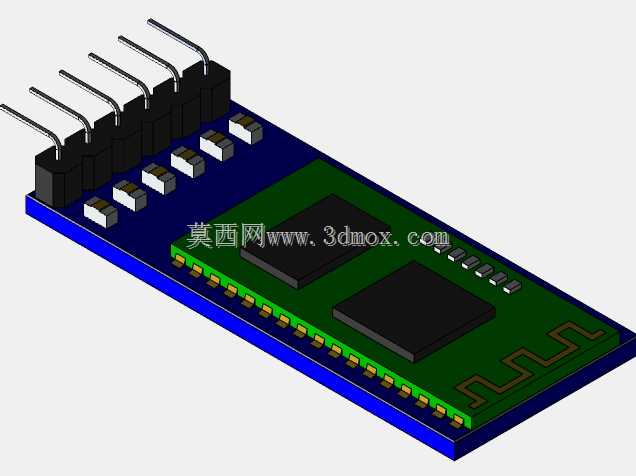

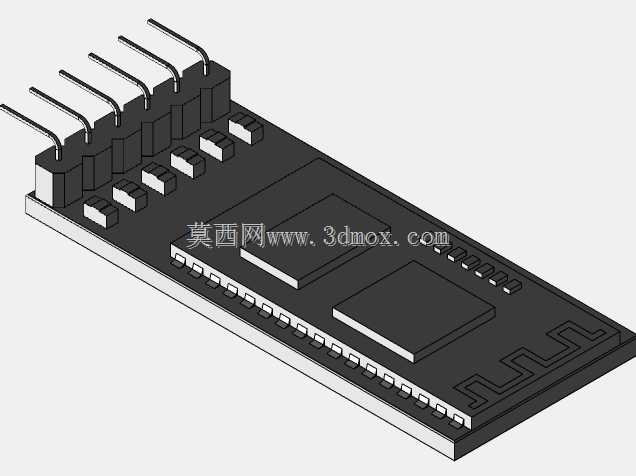

　　镜腿部分采用了分段式的腔体设计，左右镜腿的后段腔体分别容纳供电单元与物联网通信模块，这种重量分配方案可以让整副眼镜的重心落在佩戴者的耳后支撑点与鼻梁支撑点之间，避免单侧重量过大导致的佩戴下滑、压痕问题。镜腿与镜框的连接位置保留了常规眼镜的铰链转动结构，铰链的转轴做了阻尼力矩匹配，开合角度可以在0到120度之间任意悬停，适配不同头围用户的佩戴需求，同时铰链内部预留了0.8mm的走线空间，连接镜框前侧传感模块与镜腿内部电路的FPC软板从该空间穿过，走线位置做了圆角过渡处理，避免长期开合铰链导致的软板弯折疲劳断裂。

　　考虑到日常佩戴的接触舒适性，镜腿接触耳后的部分做了15度的向下弯曲弧度，曲面曲率匹配人体耳后乳突位置的体表轮廓，镜腿内侧与皮肤接触的表面预留了0.5mm的软胶包覆层安装槽，实际装配时可以替换不同厚度的软胶层，适配不同佩戴松紧度的需求。鼻托部分采用了与常规眼镜通用的硅胶卡口安装结构，用户可以根据自身鼻梁高度替换不同规格的鼻托，不需要额外定制配件，降低后续使用的维护成本。

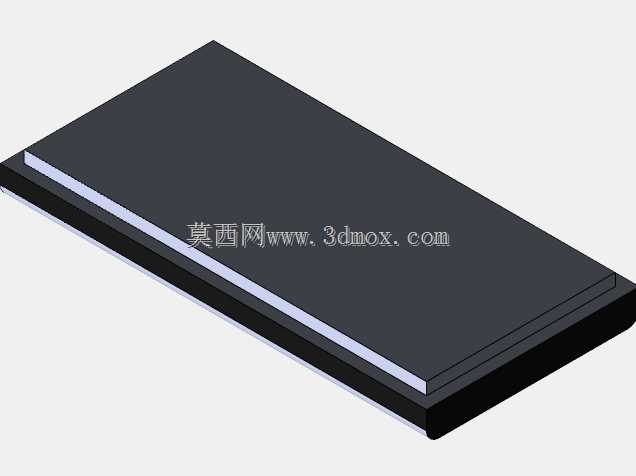

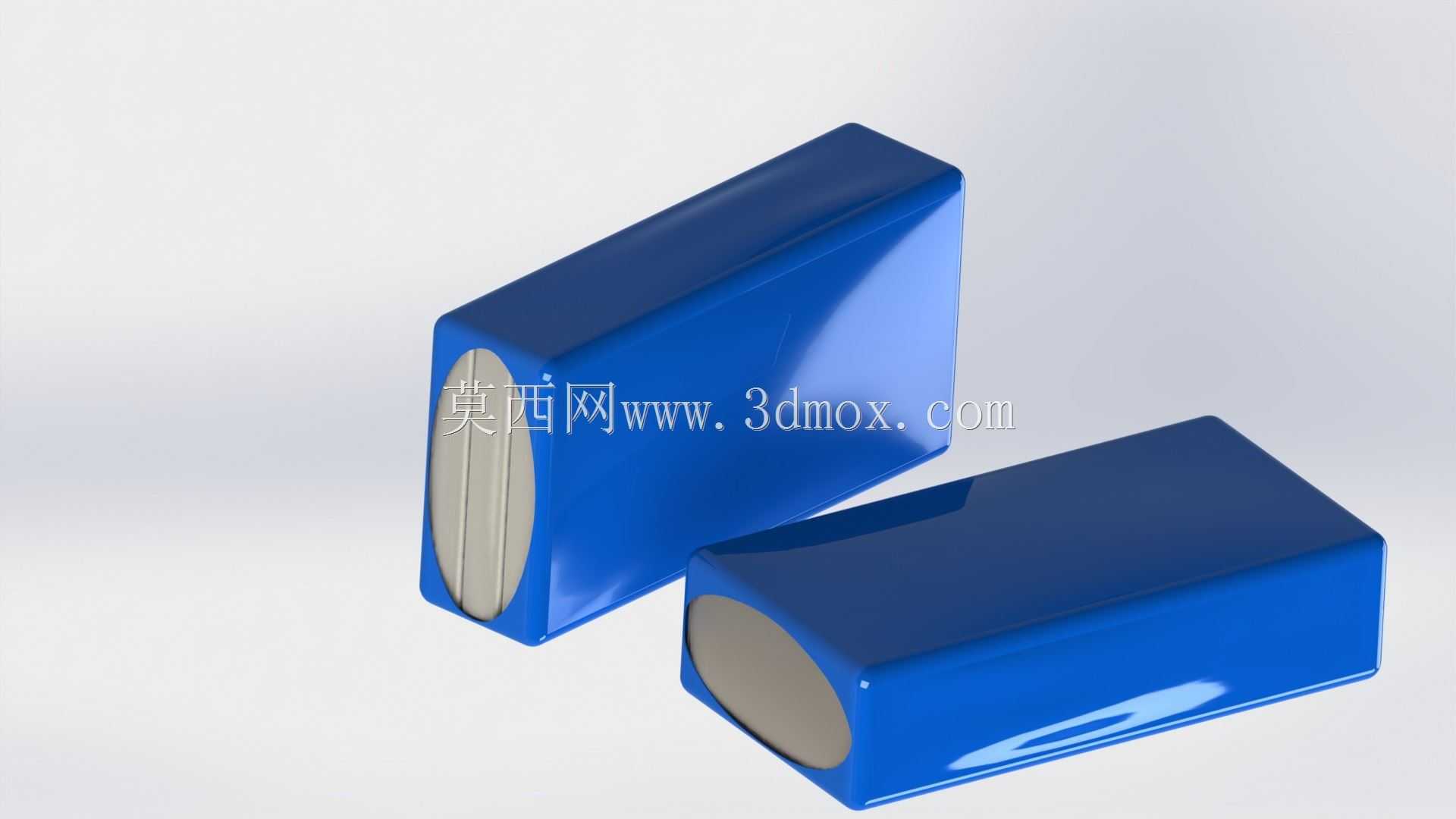

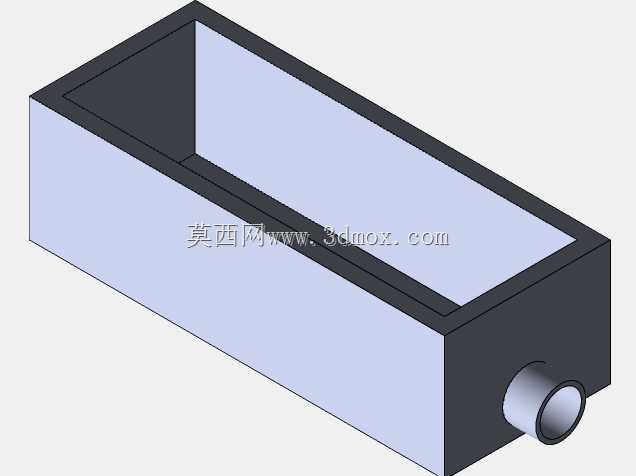

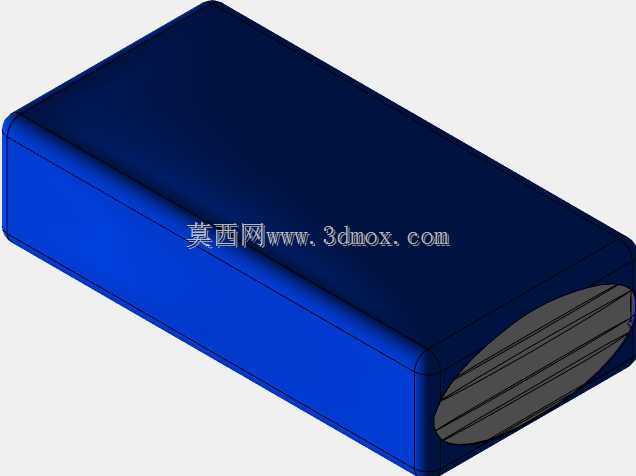

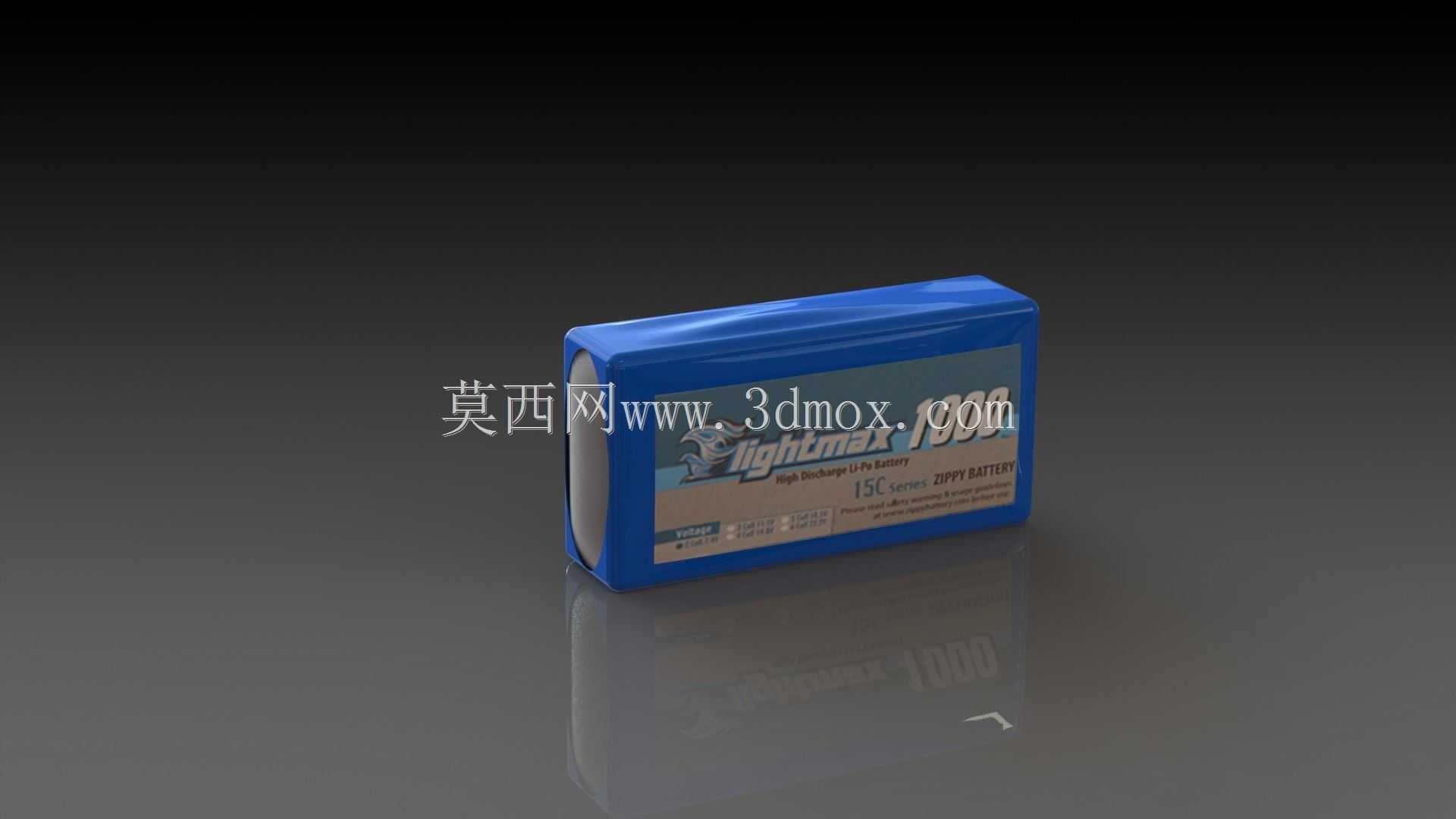

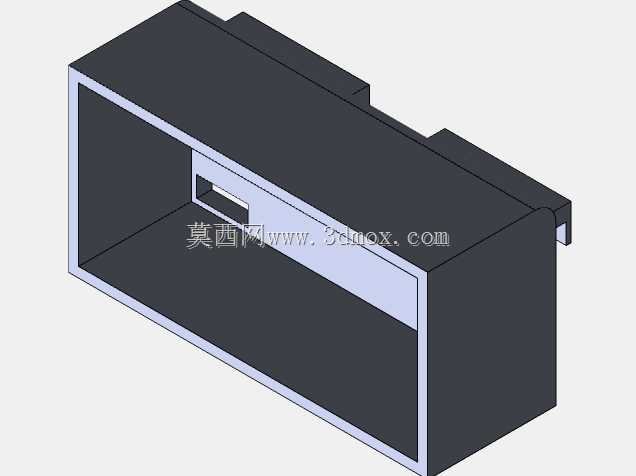

　　从安装边界尺寸来看，整副眼镜展开后的总宽度为142mm，镜腿完全收拢后的宽度为52mm，镜框前侧的垂直高度为38mm，传感模块的外凸尺寸控制在8mm以内，不会因为模块突出过多导致佩戴时与安全帽、耳机等其他穿戴设备产生干涉。镜腿内部的腔体尺寸做了精准的余量控制，供电模块的安装腔长宽高为35mm12mm6mm，刚好容纳常规的小型聚合物锂电池，通信模块的安装腔与主控板安装腔之间做了1mm的隔离筋，避免电路工作时的信号串扰。

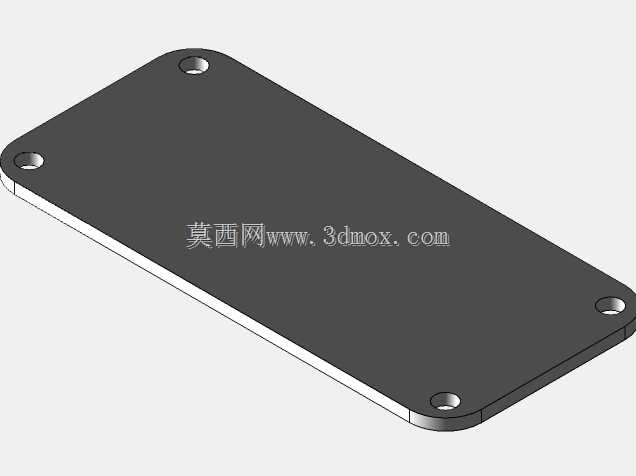

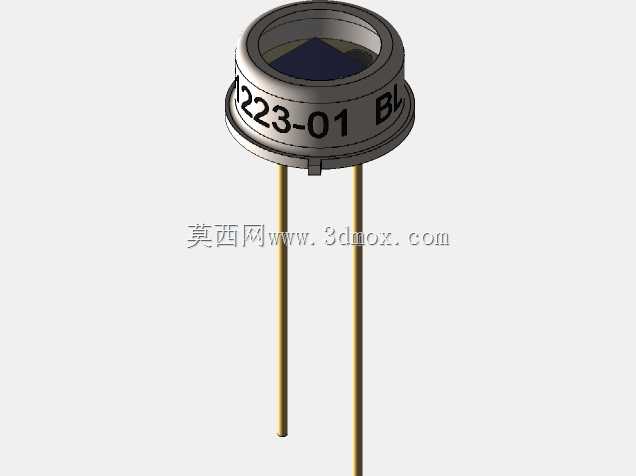

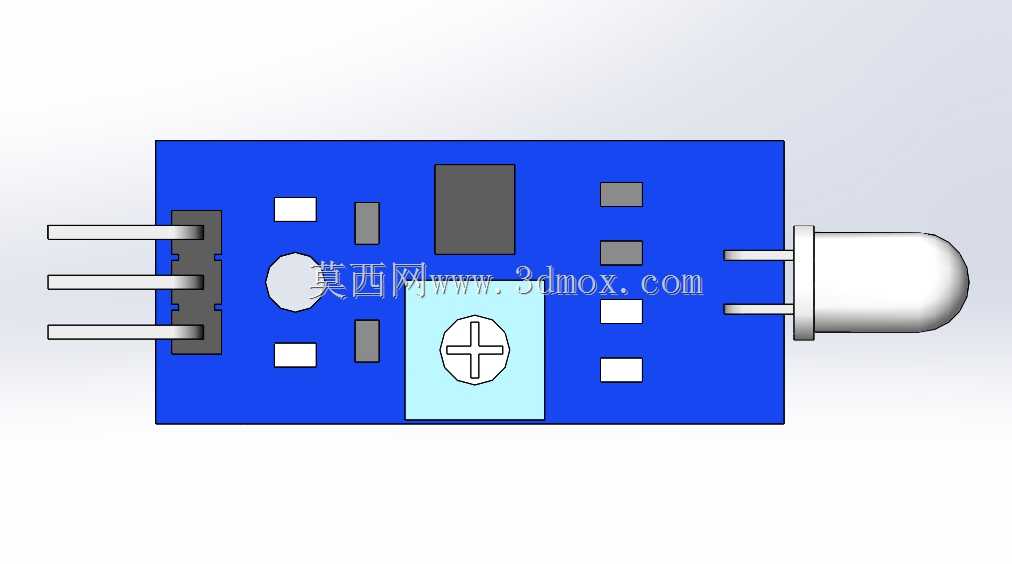

　　设计过程中还充分考虑了日常使用的防护需求，所有电子元件的安装腔体都做了止口配合结构，上下盖合后的缝隙控制在0.1mm以内，可以阻挡日常使用中的汗液、灰尘进入腔体内部，同时整副眼镜的结构重量控制在48g以内，和常规的板材框架眼镜重量接近，长时间佩戴不会产生明显的负重感。传感模块的检测角度做了结构限位，红外发射端的扩散角被结构件限制在30度以内，检测范围刚好覆盖佩戴者正前方的屏幕区域，不会因为检测范围过大误判周围物体的距离，保证数据采集的准确性。
