简易导管式四旋翼无人飞行器结构设计

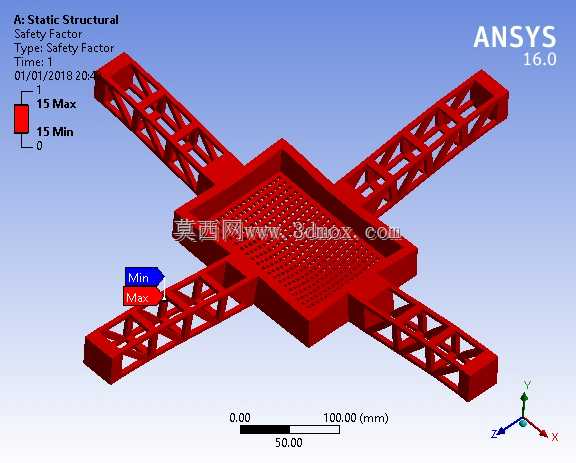

　　在低空作业类小型飞行器的结构设计场景中，导管式四旋翼的结构方案一直是兼顾效率与安全性的重要方向，这套结构的设计逻辑完全围绕小载荷低空作业的实际需求展开，没有冗余的装饰性结构，所有构型都服务于功能实现。从实际使用场景来看，这类小载重四旋翼可用于室内狭小空间巡检、教学实验平台搭建、轻载荷物料短途转运等场景，500克的机架自重搭配2公斤的额定载荷能力，能够覆盖绝大多数民用小型低空作业的载荷需求，15的安全系数设计也能应对常规飞行中的气流扰动、轻微碰撞等突发工况，不会出现结构瞬间失效的问题。

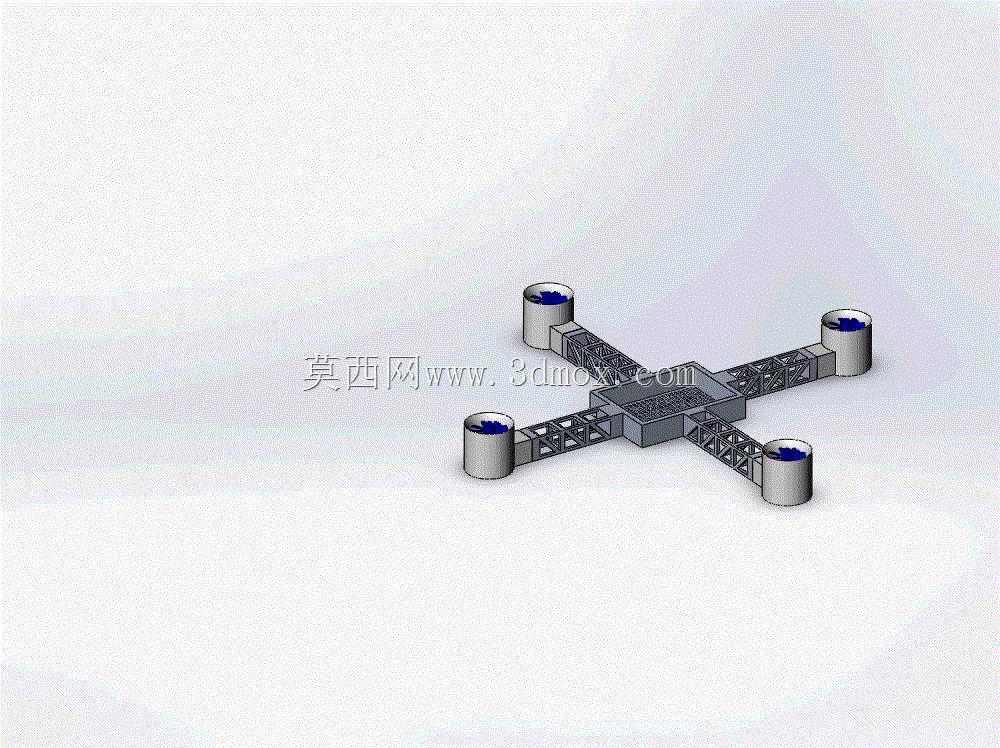

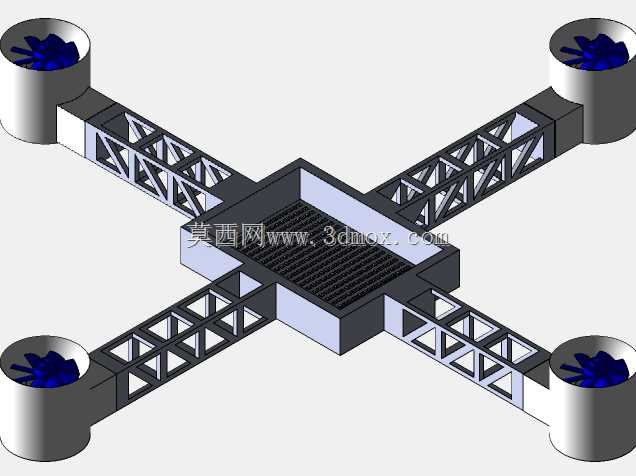

　　设计过程中最先确定的是动力单元的布局，十字型的机架构型是四旋翼飞行器里最成熟的布局方案，四个机臂沿中心机架呈90度均匀分布，每个机臂末端的动力舱都做了导管包裹设计，这种导管结构并非简单的防护外壳，一方面可以约束旋翼下洗气流的流场，减少叶尖涡流带来的效率损失，直接提升旋翼的气动效率，同等电池容量下能获得更长的续航时间；另一方面导管结构完全包裹旋翼的旋转区域，在低空飞行碰到障碍物、或者出现坠落工况时，导管会先于旋翼接触碰撞物体，避免高速旋转的旋翼直接撞击硬物出现断裂、射桨的风险，大幅提升飞行过程的安全性，尤其是在人员活动的低空区域作业时，这种防护结构能大幅降低意外伤人的概率。

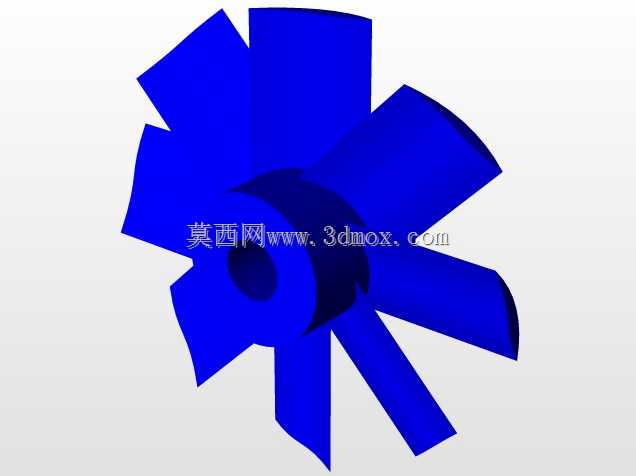

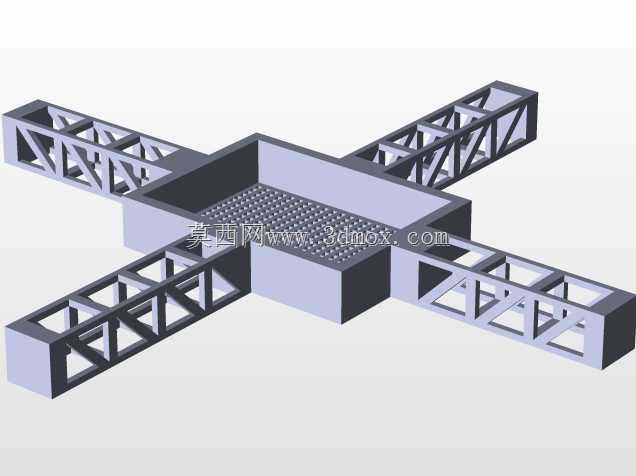

　　动力匹配上选用34mm直径的直流无刷电机，这类电机是小型四旋翼的成熟动力方案，扭矩输出与转速区间刚好匹配小尺寸旋翼的需求，电机安装位直接集成在导管结构的中心定位座上，不需要额外设计复杂的电机固定支架，减少了机臂末端的零件数量，也降低了装配复杂度。机架主体的桁架式结构设计是兼顾强度与重量的核心选择，采用镂空的桁架构型代替实心板材结构，在保证机臂抗弯、抗扭强度的前提下，尽可能去除非承载区域的材料，把机架整体重量控制在500克的水平，留给电池、任务载荷的重量冗余就更充足。材料选用PLA作为初期验证的材质，这种材料的成型难度低，适合快速打样验证结构合理性，能够满足初步设计阶段的强度测试需求，后续如果要投入实际量产使用，也可以根据载荷需求替换为碳纤维、ABS等强度更高的材料，不需要对整体结构做大幅修改。

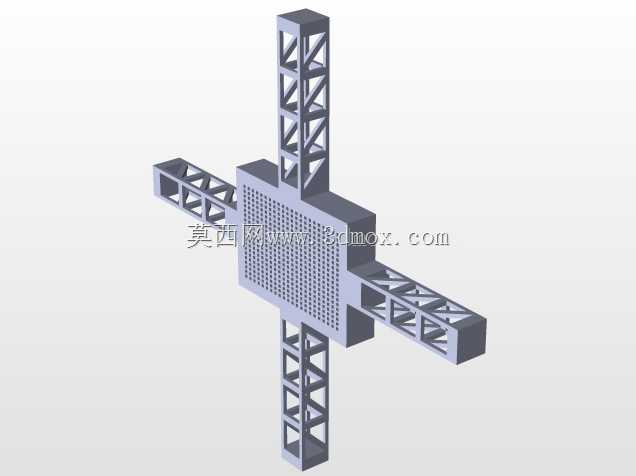

　　从安装边界来看，中心机架的方形区域是飞控、电池、电调等核心电子元件的安装位，预留了足够的安装平面与走线空间，四个机臂的长度经过匹配计算，保证相邻两个导管之间不会出现气流干扰，每个导管的内径与所选旋翼的直径匹配，预留了足够的旋翼旋转间隙，不会出现旋翼打导管的问题。整个机架的连接结构都做了一体化设计考量，初期验证阶段可以采用粘接或者螺丝紧固的方式完成装配，不需要复杂的连接工装，装配难度低，适合教学场景下的学生组装、调试，也方便后续维护时更换损坏的机臂或者导管部件。

　　需要注意的是，这套结构目前处于初步设计验证阶段，还未完成跌落工况的结构强度验证，实际投入使用前还需要针对不同坠落角度、不同碰撞场景做结构优化，比如在机臂与中心机架的连接位置做加强筋设计、在导管底部增加缓冲结构，进一步提升抗冲击能力。另外导管的气动外形还可以做进一步优化，比如调整导管入口与出口的倒角角度，进一步降低气流阻力，提升气动效率，目前的结构已经能够满足原理验证、基础飞行测试的需求，后续迭代可以在现有基础上针对特定应用场景做定制化修改，比如针对巡检场景在中心机架下方增加相机安装位，针对物料转运场景增加快拆载荷挂架，不需要改动核心的机架与动力布局。
