三向法兰连接式管道转向接头结构

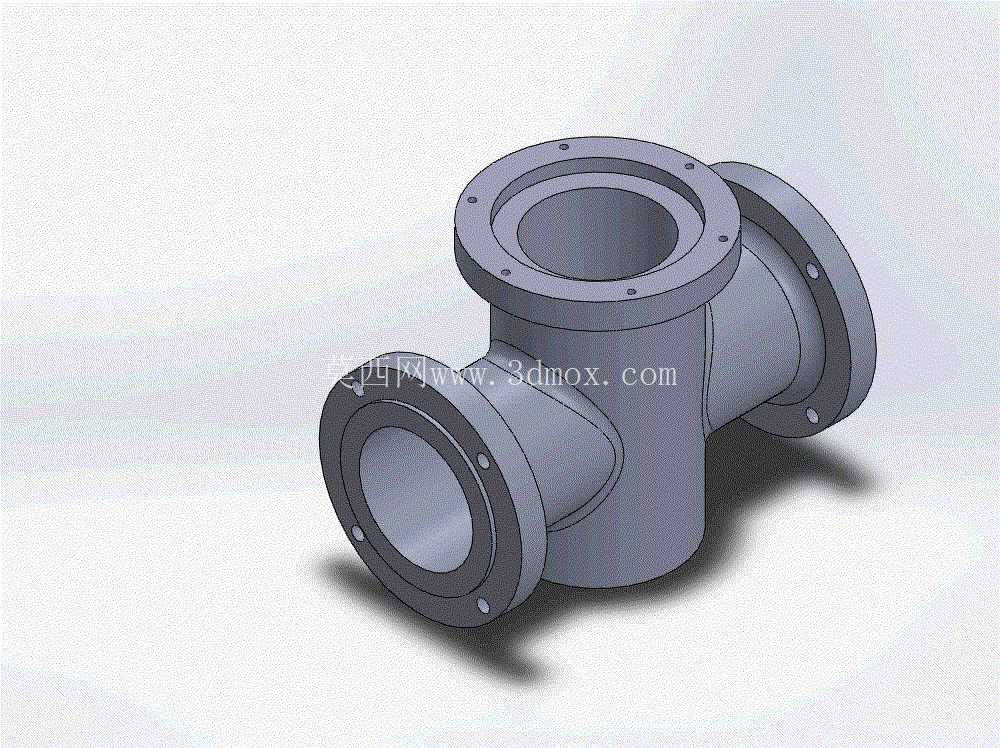

　　在工业流体输送管网搭建、化工管路布设、市政给排水系统改造以及车间压缩空气管路排布的现场作业中，管路走向的变向、多支路汇流是结构设计阶段无法回避的工程问题，这类三向法兰式转向接头正是为解决这类空间管路衔接需求开发的结构件。不同于普通90度弯头仅能实现两向管路的转向衔接，该接头采用三个正交方向的法兰接口设计，可同时完成垂直方向与两个水平方向管路的连通，在空间受限的管路布设场景中，能大幅减少单独弯头与三通件拼接带来的密封点位增加问题，降低管路系统的泄漏风险。

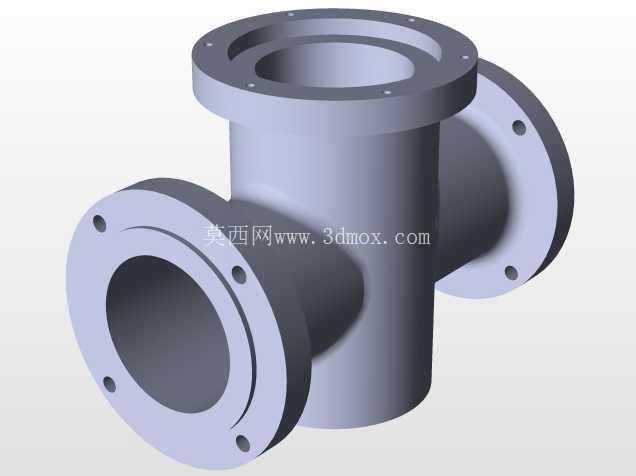

　　从结构设计逻辑来看，三个接口均采用标准凸面法兰结构，法兰端面上均匀分布的螺栓孔位完全匹配同公称通径的通用法兰安装尺寸，现场安装时无需额外加工转接件，直接搭配对应规格的密封垫片即可完成对接，能有效压缩现场施工的装配周期。接头主体采用等径内腔设计，三个连通方向的通流截面尺寸完全一致，可避免管路变径带来的局部流阻激增问题，在输送清水、低压气体、无强腐蚀性的工业流体时，能保证介质流动状态平稳，减少管路内部的紊流振动与压力损失。设计阶段针对法兰与主体衔接的位置做了圆弧过渡处理，没有采用直角拼接的结构形式，可有效降低该位置的应力集中系数，在管路承受内部压力冲击、外部安装载荷时，避免衔接位置出现应力开裂的失效问题。

　　所有结构尺寸均以毫米为单位进行参数化建模，法兰端面的平面度、螺栓孔的位置度均满足管路连接件的通用公差要求，安装时三个法兰端面分别对应三个正交方向的安装基准，可直接对接沿X、Y、Z三个方向布设的管路，无需额外调整接头角度即可完成空间管路的转向与汇流。在实际选型应用中，这类接头常被用在设备旁的管路终端位置，比如压缩空气储气罐的出口端，可同时连接向下的排污管路、水平方向的主输气管路以及向上的仪表支路，替代传统的三通加弯头的组合结构，减少管路整体的占用空间，同时减少两个密封连接点，降低日常运维中密封点检查的工作量。

　　建模过程中对法兰的密封面做了凸起结构的细节还原，密封面的凸起高度、宽度均符合通用法兰的密封要求，可适配橡胶垫片、金属缠绕垫片等多种常用密封件，满足不同压力等级管路的密封需求。接头主体的壁厚设计充分考虑了低压流体输送的承压需求，在保证结构强度满足1.6MPa公称压力使用要求的前提下，尽可能优化壁厚分布，避免不必要的材料冗余，兼顾结构强度与制造成本的平衡。三个法兰端面上的螺栓孔采用跨中分布的形式，安装时螺栓可从任意方向穿入，不会因为孔位对齐问题影响装配效率，即使在管路周边操作空间狭小的场景下，也能顺利完成螺栓的紧固作业。不同于焊接式的管路接头，这种法兰连接的结构形式具备可拆卸特性，后期管路改造、设备维护时，只需拆卸对应法兰的螺栓即可完成接头的更换，无需切割管路，能大幅降低后期运维的改造成本。在管路系统的应力分析场景中，该接头的三维模型可直接导入有限元分析软件，模拟内部压力载荷、外部管路载荷作用下的应力分布情况，验证结构强度是否满足设计要求，也可用于管路系统的装配干涉检查，提前预判安装过程中接头与周边设备、管线的碰撞问题，减少现场安装的返工概率。
