十字机架四旋翼教学验证飞行器

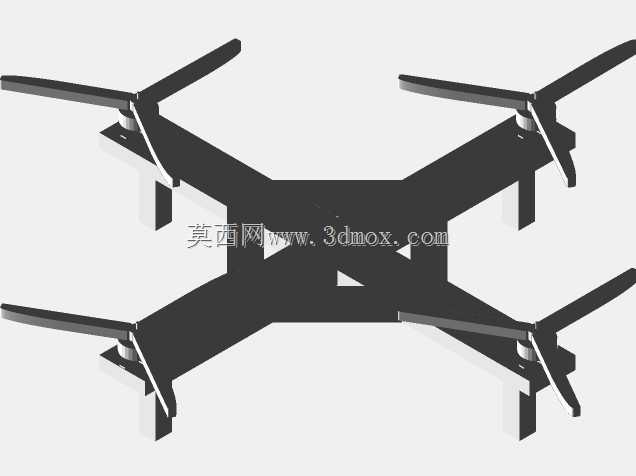

　　这套四旋翼结构面向课堂项目验证与小型飞行平台搭建，采用十字形中心承载布局，四个机臂从中心板沿对角方向等角度伸出，臂端布置电机安装座与螺旋桨。整机没有复杂曲面外壳，主体以平板式机架为主，便于在课程设计中理解载荷传递、旋翼布置和重心控制。

　　从实际用途看，该结构可作为低空航拍教学、飞控算法验证、传感器搭载试验和多旋翼原理演示的基础平台。机架中心区域预留了飞控板、电池、电调和接线的布置空间，四个臂端形成对称升力点。飞行时，对角旋翼按相反方向旋转以抵消反扭矩，通过调节各电机转速实现升降、俯仰、横滚和偏航。对于初学者而言，这种开放式机架比封闭外壳更利于观察线路走向、电机固定方式和桨叶旋转空间。

　　结构设计上，中心板采用交叉加强形式，在臂根连接处形成较宽的承载面，能够把电机推力和着陆冲击传递到整机中心。机臂截面保持平直，端部设置电机座贴合面，安装孔位围绕电机轴线布置，可保证电机轴与机臂平面垂直。桨叶选用两叶螺旋桨，相邻旋翼之间留出足够间隙，避免大姿态机动时桨尖相碰。机架下方的电机座凸台同时起到定位作用，装配时不需要反复测量臂端方向，只需按孔位固定即可保持四组动力单元对称。

　　外形边界方面，十字布局的最大占用尺寸由机臂长度和桨叶半径共同决定。设计时应先确定单支机臂从中心到电机轴的距离，再叠加桨叶半径，得到相邻桨尖的安全间隔。若用于室内飞行，可缩短机臂并选用小直径桨；若用于室外载重，则应增加臂长和桨距空间，同时提高中心板厚度。电池通常布置在中心板下方或中部卡槽内，使重心落在四个旋翼围成的几何中心附近，避免重心偏置导致姿态控制功耗增加。

　　安装边界需要重点关注三类尺寸：一是电机安装孔距，臂端孔位必须与电机底座匹配；二是飞控安装区，中心板应留出平整面和固定孔；三是起落与电池间隙，机身下方不能被电池或线束侵占，防止着陆时撞击。螺旋桨旋转平面应保持在同一高度，若电机座厚度不一致，会造成升力轴线偏差，影响悬停稳定性。布线时，电调到电机的三相线沿机臂走向固定，电源线则汇聚到中心配电位置，减少松散线束卷入桨叶的风险。

　　在工程建模过程中，可先建立中心对称面，再用阵列方式生成四个机臂和电机座，这样能保证臂长、角度和安装孔位一致。机架材料可选用轻质板材或碳纤维复合板，建模时需在臂根过渡区保留足够宽度，避免推力反复作用下产生裂纹。桨叶部分不必追求复杂翼型细节，教学模型中保留叶尖、桨根和旋转方向标识即可满足装配检查。整体结构完成后，应检查旋翼扫掠范围、电机轴线、中心载荷区和紧固件位置，使数字模型能够直接服务于零件加工、装配演示和飞行方案讨论。
