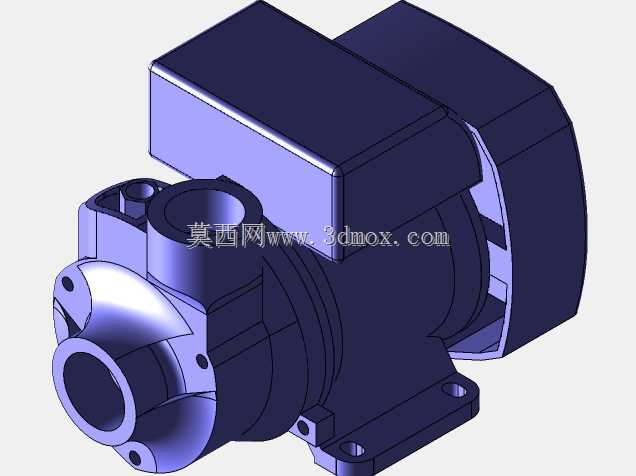

佩德罗卧式单级离心泵结构设计

　　这款卧式单级离心泵的结构设计，首先要匹配民用给排水、小型暖通循环、轻型工业流体输送的实际工况需求，这类场景对泵的安装空间占用、运行振动控制、接口适配性都有明确的工程要求，设计过程中没有采用冗余的复杂结构，所有构型都围绕实际使用的边界条件展开。从安装边界来看，泵体底部的一体式安装脚做了加厚处理，安装孔位的间距按照常规小型泵组的通用安装尺寸设定，不需要额外定制安装基座，直接适配现有多数小型管路系统的安装台位，进出口的法兰接口采用标准通径设计，能直接对接同规格的金属管路或者PVC管路，不需要额外加工转换接头，现场安装时可以减少管路适配的工作量。动力端和泵腔的连接采用同轴直联结构，取消了传统联轴器连接的冗余空间，

　　整体轴向尺寸比带联轴器的同参数泵缩短近三分之一，对于安装空间局促的壁挂式设备配套、机柜内嵌式流体系统来说，这个尺寸设计能大幅降低安装空间预留要求，直联结构的对中精度在出厂装配时就可以通过加工公差保证，现场安装不需要反复调整电机和泵轴的对中度，能减少现场安装的调试时间，也能避免后期运行中因为对中偏差导致的轴承磨损、轴封泄漏问题。过流部件的设计上，叶轮采用闭式流道构型，针对清水或者低粘度无颗粒流体的输送做了流道优化，流道的过渡圆角做了平滑处理，减少流体在泵腔内的湍流损失，在同等功率输入下能提升3%到5%的水力效率，泵腔的蜗壳截面按照等流速原则设计，流体从叶轮甩出后沿蜗壳流道匀速汇集到出口，能降低流体的脉动冲击，运行时的出口压力波动更小，

　　配套在对压力稳定性有要求的小型换热循环系统中，不会因为流体脉动导致管路振动或者换热效率波动。轴封位置采用了内置式机械密封的安装位，密封腔的尺寸适配常规标准规格的轻型机械密封，后期维护时不需要拆解整个泵体，只需要拆下电机端的连接罩就可以更换密封件，维护操作的空间预留充足，即使是没有专业维修工具的现场运维人员，也能在短时间内完成密封更换。电机端的接线盒做了侧置式设计，接线口的方向可以根据现场布线需求调整，不管是顶部布线还是侧面布线的场景，都不需要额外弯折电缆，接线盒的防护结构能满足常规室内安装的防尘防溅要求，适配多数民用和普通工业场景的安装环境。泵体的外壳加强筋布局做了针对性优化，在泵腔和电机连接的受力位置、

　　安装脚的承重位置都设置了径向和轴向的加强筋，在不增加整体壁厚的前提下，提升了壳体的结构刚度，运行时泵体的共振频率避开了泵组的额定转速区间，正常运行时的壳体振动幅值控制在很小的范围内，不需要额外做隔振处理也能满足运行噪声要求。进出口的位置采用轴向进水、径向出水的经典布局，进水口的同轴度和泵轴的重合度控制在很高的加工精度范围内，流体进入叶轮时不会产生偏流，能降低叶轮的径向不平衡力，延长轴承的使用寿命，出水口的法兰端面和安装基准面的垂直度有严格公差要求，对接管路时不会出现管路别劲的问题，避免因为安装应力导致的法兰密封泄漏。整体结构没有多余的装饰性构型，所有外部曲面和平面的设计都兼顾了铸造脱模的工艺性，外壳的拔模角度按照金属压铸的工艺要求设定，生产时不需要复杂的抽芯结构，能降低铸件的生产废品率，各个部件的连接螺栓位置都预留了足够的扳手操作空间，装配和拆解时不需要特殊的专用工具，常规的开口扳手或者内六角扳手就可以完成全泵的拆装操作。在配套选型时，这款泵的结构参数可以覆盖小流量、中等扬程的流体输送需求，不管是家庭供水增压、小型壁挂炉的水循环、小型设备的冷却循环供水，还是实验室小型流体系统的流体输送，都能通过调整叶轮的直径参数匹配具体的工况点，不需要重新设计整体泵体结构，具备很好的参数拓展性。
