蜗壳对开式双吸泵壳体结构设计

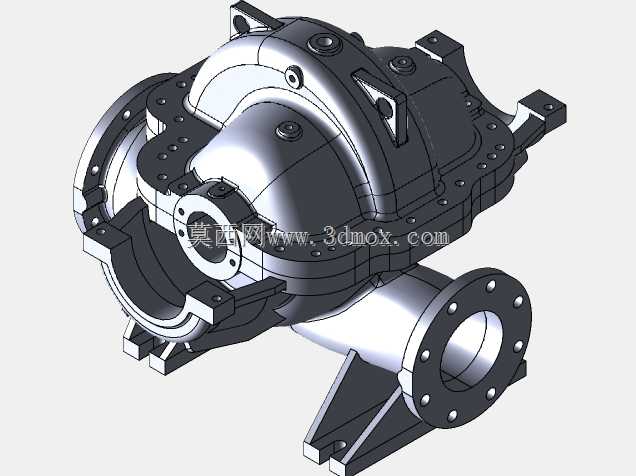

　　在市政供水、电厂循环水输送、大型暖通空调水系统以及工矿企业大流量输水场景中，双吸中开泵的应用占比常年居高不下，这类设备核心承压部件的结构合理性，直接决定了整套输水系统的运行稳定性与维护成本。本次呈现的蜗壳对开式结构，是双吸泵的核心壳体部件，区别于端吸泵的悬臂结构设计，该壳体采用沿泵轴轴线水平中分的对开式结构，上半部分与下半部分通过法兰面的螺栓组实现紧固连接，这种结构最大的工程价值在于检修过程中无需拆卸进出水管道与驱动电机，仅需拆除中分面连接螺栓、吊走上半壳体即可完成叶轮、密封件、轴套等易损件的更换，大幅缩短现场运维的停机时长，这也是大流量输水场景优先选用中开式双吸泵结构的核心原因之一。从结构功能设计逻辑来看，

　　该壳体的流道采用双吸式对称布局，进水口位于壳体下部的垂直法兰端，进水腔沿轴向两侧对称分流，分别引导介质进入叶轮的两侧吸入口，这种对称进水的设计能够自动平衡叶轮运行时产生的轴向力，大幅降低轴承组的轴向载荷，延长轴承的服役寿命；出水腔则采用螺旋形蜗壳结构，流道截面沿叶轮旋转方向逐步扩大，能够将叶轮甩出的高速介质的动能平稳转化为压力能，减少流道内的水力冲击与紊流损失，提升泵组的整体运行效率。壳体的安装边界设计充分考虑了现场安装的适配性，底部设置了一体化铸造的安装支脚，支脚位置经过重心校核，能够保证泵组安装后的重心落在支撑面范围内，避免运行过程中产生额外的振动；进出水口均采用标准法兰连接结构，法兰面的螺栓孔分布、

　　密封面尺寸匹配对应压力等级的管路标准，能够直接与现场同口径管路对接，无需额外制作过渡连接件；中分面法兰的螺栓孔沿周向均匀分布，螺栓规格与间距经过密封比压计算，能够保证额定工作压力下的密封可靠性，避免介质沿中分面泄漏。在结构细节设计上，壳体上部设置了多个观察与排气接口，可用于安装排气阀、压力表或者检修观察孔，开机前可通过排气接口排尽泵腔内的空气，避免气蚀现象的产生；轴承安装位位于壳体两侧的轴伸端，与壳体流道之间设置了密封腔结构，可适配填料密封或者机械密封两种密封形式，用户可根据输送介质的特性、现场密封水供应条件灵活选择密封方案。壳体的壁厚设计经过承压强度校核，在最高工作压力对应的壁厚基础上预留了足够的腐蚀裕量，能够适配清水、

　　轻度腐蚀性工业废水等多种介质的输送需求；流道内壁的过渡位置均采用大圆角平滑过渡，避免出现锐角结构造成的应力集中，同时减少介质流动过程中的局部阻力损失。从实际工程应用的角度出发，这种对开式蜗壳结构的三维建模过程中，需要重点关注中分面的平面度公差要求、流道与叶轮的同轴度匹配、法兰螺栓孔的位置度精度，这些参数直接影响后续零部件的装配干涉情况与泵组的运行性能；建模时需要提前预留密封件的安装槽位、螺栓连接的操作空间，避免实际装配时出现工具无法操作、密封件压缩量不符合要求的问题。在设备选型阶段，该壳体对应的双吸泵通常用于大流量、低扬程的输水场景，相比同参数的端吸泵，其运行稳定性更强、检修维护更便捷，尤其适合连续运行时间长、停机维护窗口短的工业输水场景；结构设计时需要兼顾铸造工艺的可行性，壳体的壁厚尽量保持均匀，避免出现局部过厚造成的铸造缩孔缺陷，同时流道的曲面设计要符合铸造脱模的角度要求，降低铸件的生产难度与废品率。
