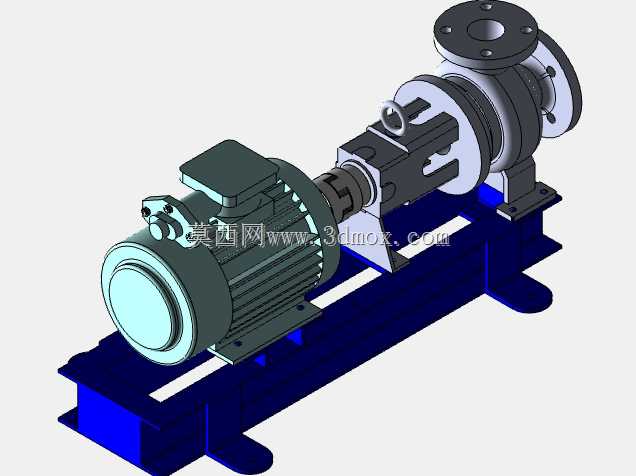

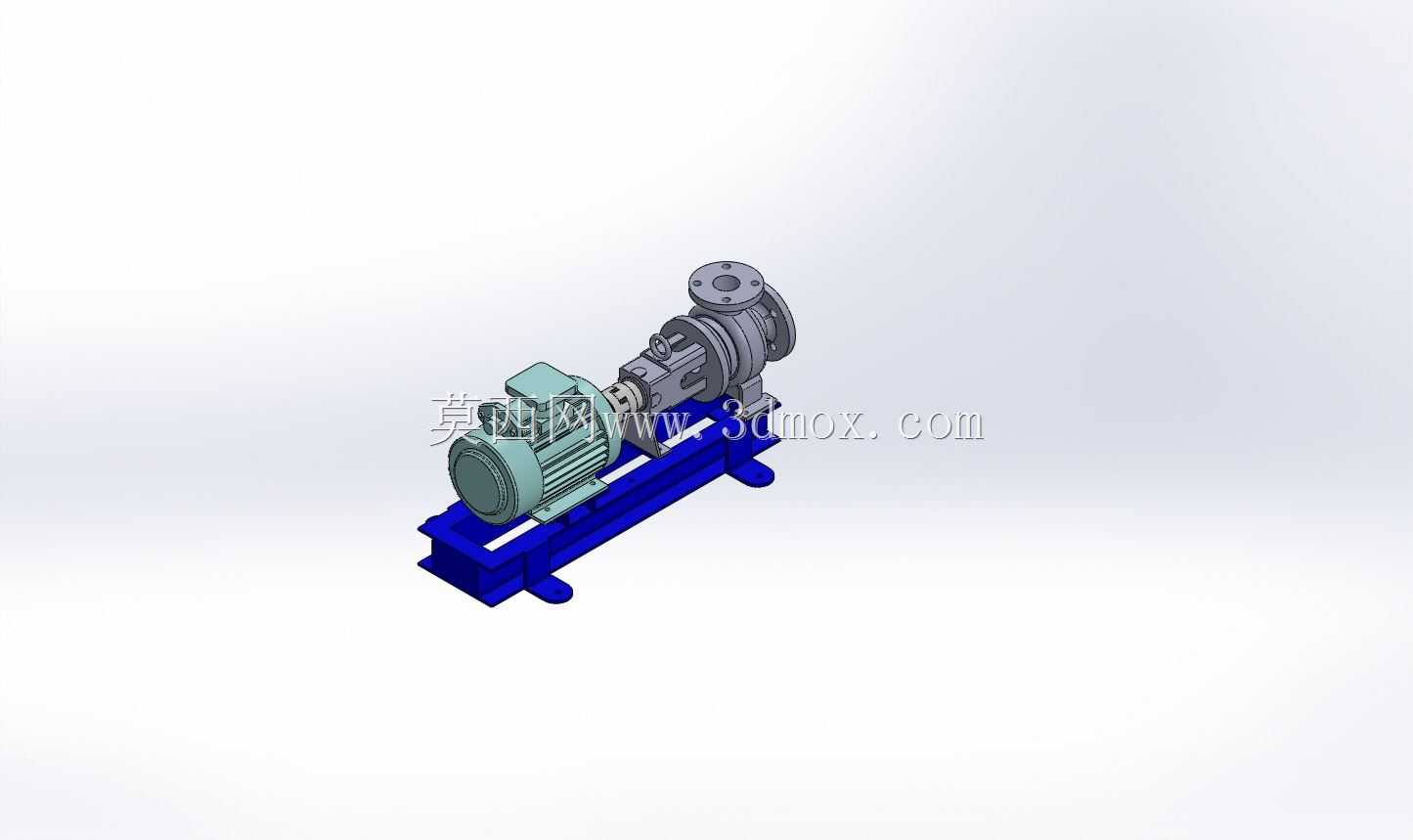

卧式单级离心泵整机结构三维数模

　　在民用供水、工业循环水、暖通空调、化工介质输送等场景中，卧式离心泵是应用占比最高的流体输送设备之一，这类泵组依靠叶轮旋转产生的离心力完成介质增压输送，相比立式泵具备运行稳定性强、检修维护便捷、对安装基础承重适配性好的特点，尤其适合厂区固定工位、楼宇地下泵房这类长期连续运行的工况。这套三维数模完整还原了电机直联式单级离心泵的全部结构细节，从动力输入端的异步电机，到中间的联轴器传动段、轴承支撑段，再到介质过流的泵体、叶轮、密封腔、进出口法兰，最后到共用的钢制安装底座，所有部件的装配关系、配合间隙、安装定位特征都做了1:1的写实还原，没有做过度的外观简化，能直接用于设备选型阶段的布局校核、教学场景的结构拆解演示、以及泵站集成设计时的干涉检查。

　　从结构设计逻辑来看，这套泵组采用的是电机与泵体共底座的直联传动方案，没有额外设置中间轴承座，靠弹性联轴器传递扭矩，这种设计的优势是整体轴向尺寸更紧凑，传动效率损失更小，日常维护时不需要反复校准多段轴的同轴度，只要保证联轴器端面的间隙偏差、径向跳动值在允许范围内即可。泵体部分采用的是后开门式结构设计，检修机械密封或者叶轮的时候，不需要拆解泵体和进出口管线的连接法兰，只要拆掉电机和中间支架的连接螺栓，就能把电机连同传动部分一起向后移出，大幅缩短现场检修的停机时间，这也是工业场景里卧式离心泵最常用的结构形式。过流部件的流道做了等截面过渡设计，从进水口的轴向吸入段到叶轮周边的蜗壳流道，再到出水口的径向排出段，截面变化均匀，能减少介质在流道内的湍流损失，提升泵组的运行效率。进出口法兰的螺栓孔分布、密封面尺寸都符合通用管路连接标准，能直接和同公称通径的工业管道对接，不需要额外做转接件设计。

　　安装边界方面，这套泵组的共用底座采用型钢焊接结构，底部预留了地脚螺栓安装孔，安装时需要在混凝土基础上预留对应位置的预埋孔，二次灌浆固定后再调整泵组的水平度，避免运行时出现振动超标问题。轴向尺寸上要预留足够的后端检修空间，保证电机能向后移出足够的距离来拆检密封和叶轮，径向方向要在联轴器周边预留盘车、找正的操作空间，进出口管线的支撑不能直接压在泵体法兰上，要单独设置管架，避免管线重量传递到泵体造成壳体变形或者密封泄漏。轴承腔的位置预留了注油和排油的接口，日常运维时可以在不拆解泵体的情况下完成润滑油更换，密封腔的尺寸适配常用的单端面机械密封，也可以根据输送介质的特性更换双端面密封或者填料密封，不需要对泵体结构做大幅修改。

　　建模过程中对所有配合面的公差特征都做了还原，比如电机轴和联轴器的配合段、泵轴和轴承的配合段、叶轮和泵轴的定位轴肩、密封腔的止口定位尺寸，这些特征都是实际装配过程中会直接影响安装精度的关键位置，没有做无公差的理想化建模，能直接用来生成工程图或者做装配工艺的模拟。另外底座上的电机安装位置预留了调整腰型孔，安装时可以小范围调整电机的轴向和径向位置，来校准联轴器的同轴度，这个细节也是现场安装时非常实用的结构特征，很多简化模型会忽略这部分，导致做安装模拟时和实际工况出现偏差。
