多层叠式塑料注射成型模具结构

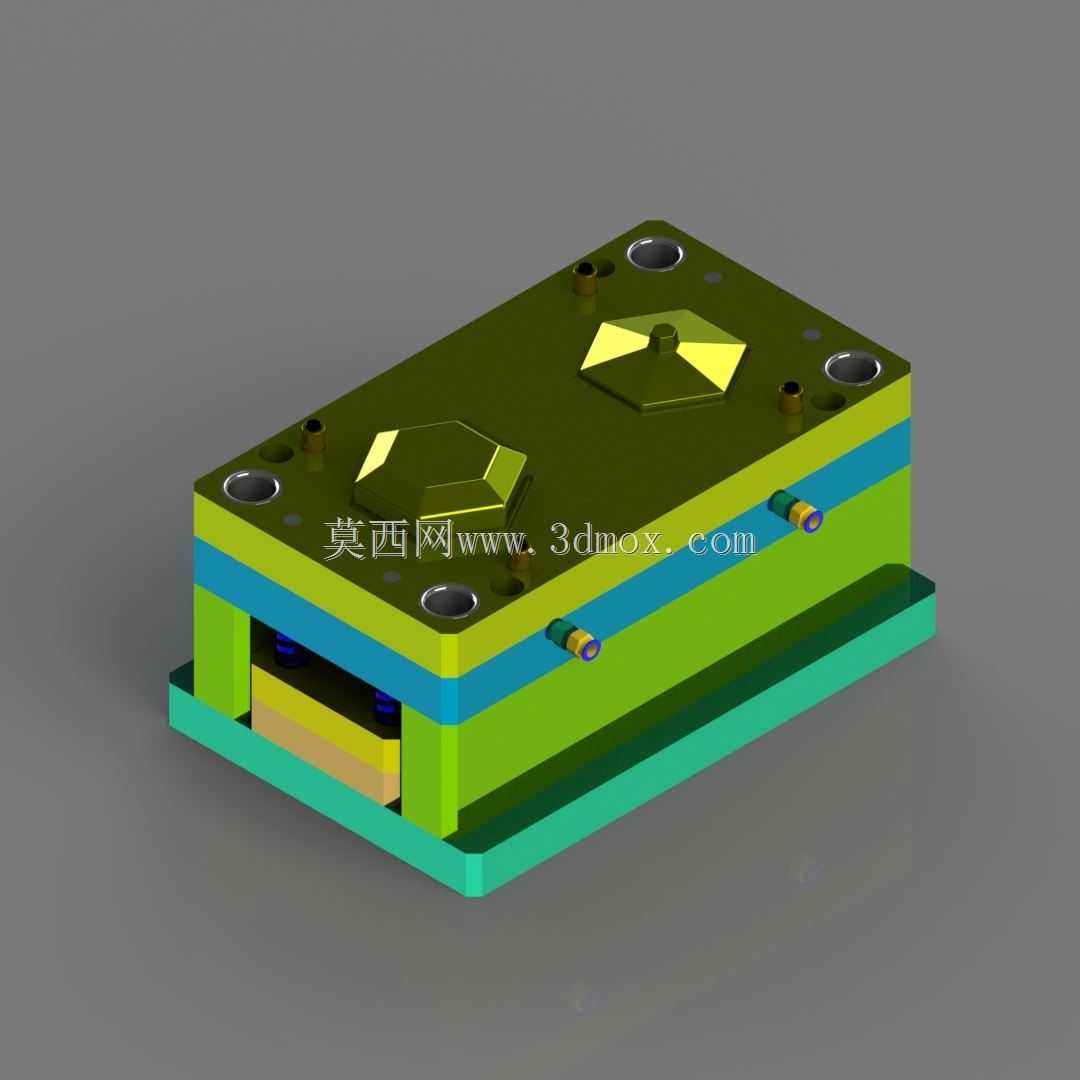

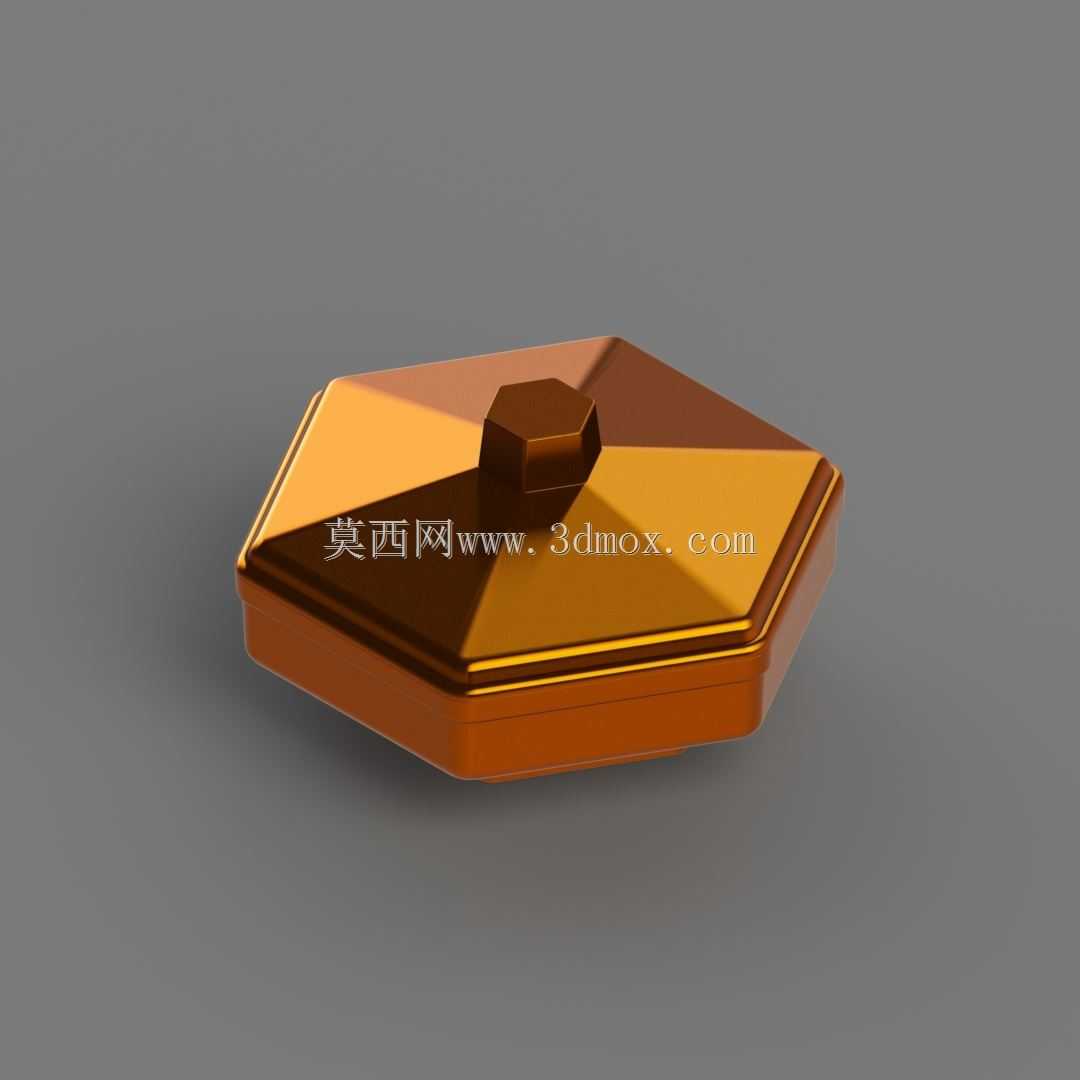

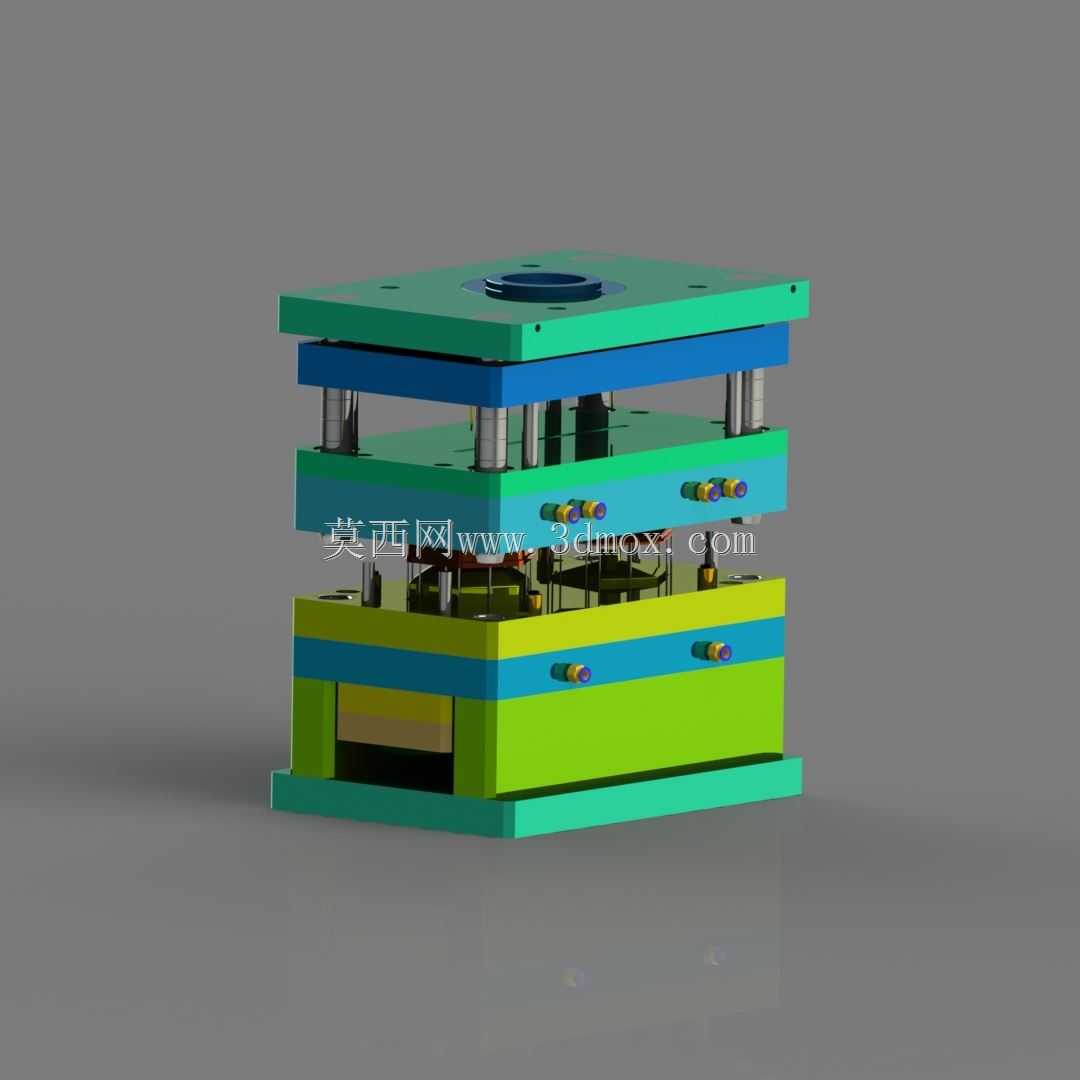

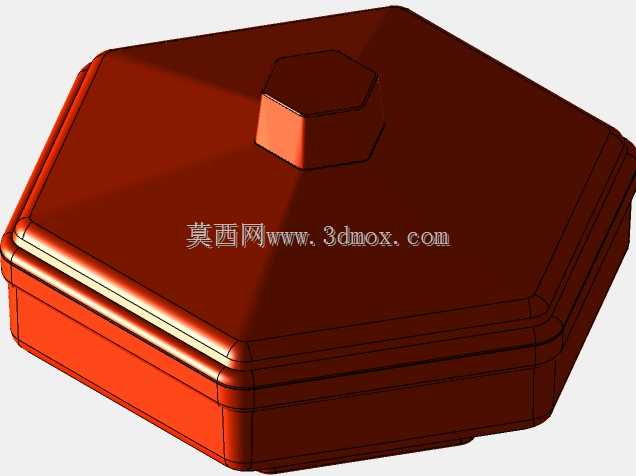

　　这套叠层结构的塑料注射成型工装，主要面向批量热塑性塑料制品的注塑生产场景，适配常规卧式注塑机的安装接口，在不额外增加设备锁模力阈值的前提下，能将单模次的成型产出提升近一倍，多用于中小型精密塑料件的量产环节，比如消费电子外壳、小型家电结构件、日用塑料配件的生产工位。从结构分层来看，整套模具沿开模方向分为四个主要功能层组，最上层为定模侧定位环与浇口套安装层，直接对接注塑机炮嘴，主流道采用锥形抛光设计，能减少熔体充模时的压力损失，避免流道凝料残留。往下第一层是定模型腔固定板，内置冷却水路与型腔镶件，水路采用环形回路布局，进出水口设置在模具非操作侧，避免和周边机械手取件路径产生干涉。中间两层为动定模翻转的叠层成型区，

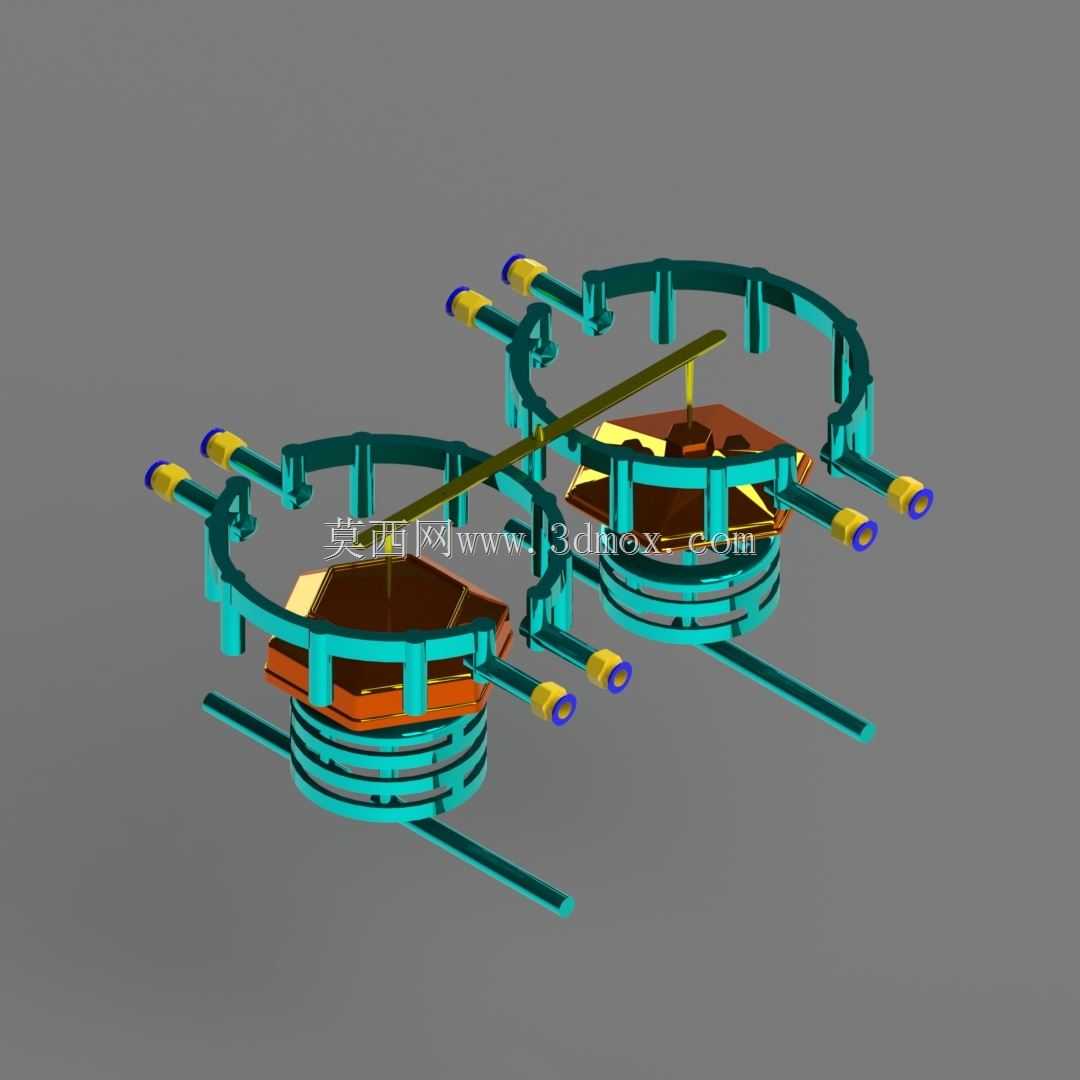

　　两层之间设置了独立的流道板与热嘴固定结构，采用平衡式流道布局，保证每一个模腔的熔体填充速率一致，减少不同模腔制品的成型内应力差异，避免出现缺胶、飞边、翘曲等成型缺陷。最下层为动模侧的顶出机构与底板，顶出采用推杆加推板的组合结构，针对不同结构的塑料件可以灵活更换推杆位置，顶出行程预留了足够的取件空间，适配常规三轴伺服机械手的取件夹爪操作范围。设计过程中，导向系统采用独立的导柱导套配合结构，每一层模板之间都设置了精准的定位销，保证合模时的层间对位精度控制在0.02mm以内，避免叠层结构容易出现的错位飞边问题。导柱表面做了渗氮硬化处理，长期开合模工况下能减少磨损量，延长模具的整体维护周期。冷却系统的设计覆盖了所有成型镶件区域，

　　水路距离型腔壁的距离控制在15-20mm之间，保证模温均匀性，缩短制品冷却定型时间，提升整体生产节拍。安装边界方面，模具的长宽尺寸适配200T-350T吨位注塑机的哥林柱内间距，定位环直径采用行业通用的100mm标准尺寸，浇口套球面半径匹配常规注塑机炮嘴的SR15规格，顶棍孔位置符合注塑机动模板的标准孔位布局，不需要额外做安装转接板就能直接上机使用。开模行程的设计上，两层成型区的开模距离都预留了足够的制品取出空间，不会因为叠层结构压缩取件空间导致取件困难。排气结构设置在每一个型腔的熔体填充末端，采用排气槽加排气镶件的组合方式，排气槽深度控制在0.02-0.03mm，既能顺畅排出型腔内的空气，又不会出现熔体溢边的问题。

　　整套模具的模板材质选用预硬塑胶模具钢，成型镶件根据制品的产量需求可以更换为镜面防锈钢材，适配透明塑料件或者加玻纤增强塑料的成型需求。日常维护时，各层模板之间都设置了独立的润滑油路，定期给导柱、顶杆等运动部件加注润滑脂就能保证长期稳定运行，叠层的结构设计也让模具的拆装维护更方便，不需要完全拆解整套模具就能单独更换某一层的型腔镶件，减少换模调试的时间成本。
