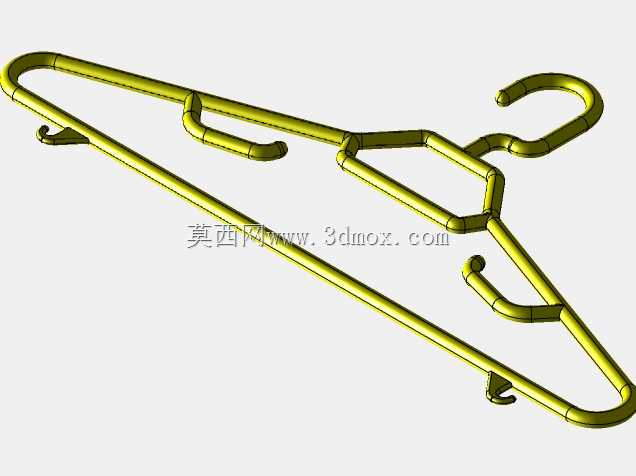

多腔式塑料注塑成型模具结构设计

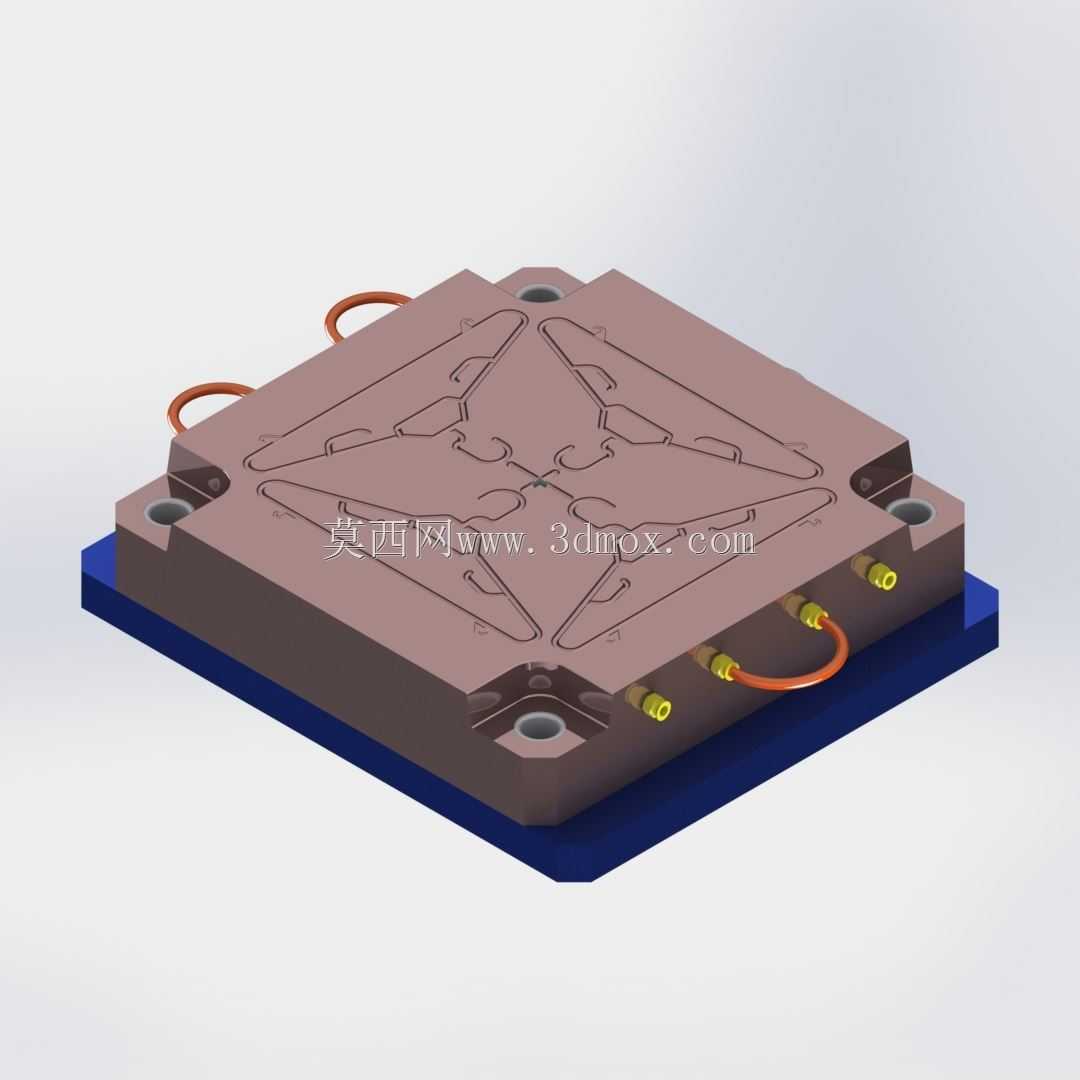

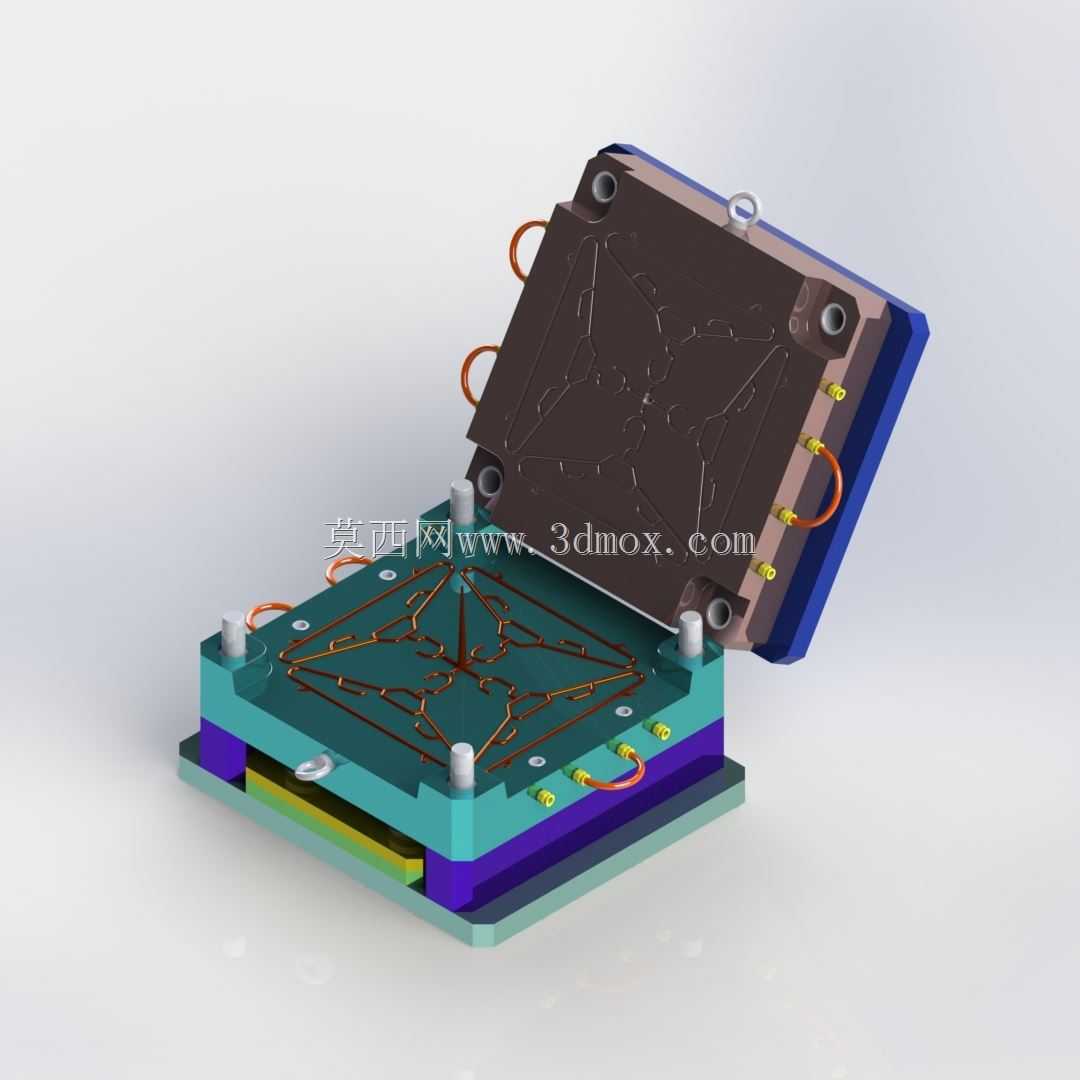

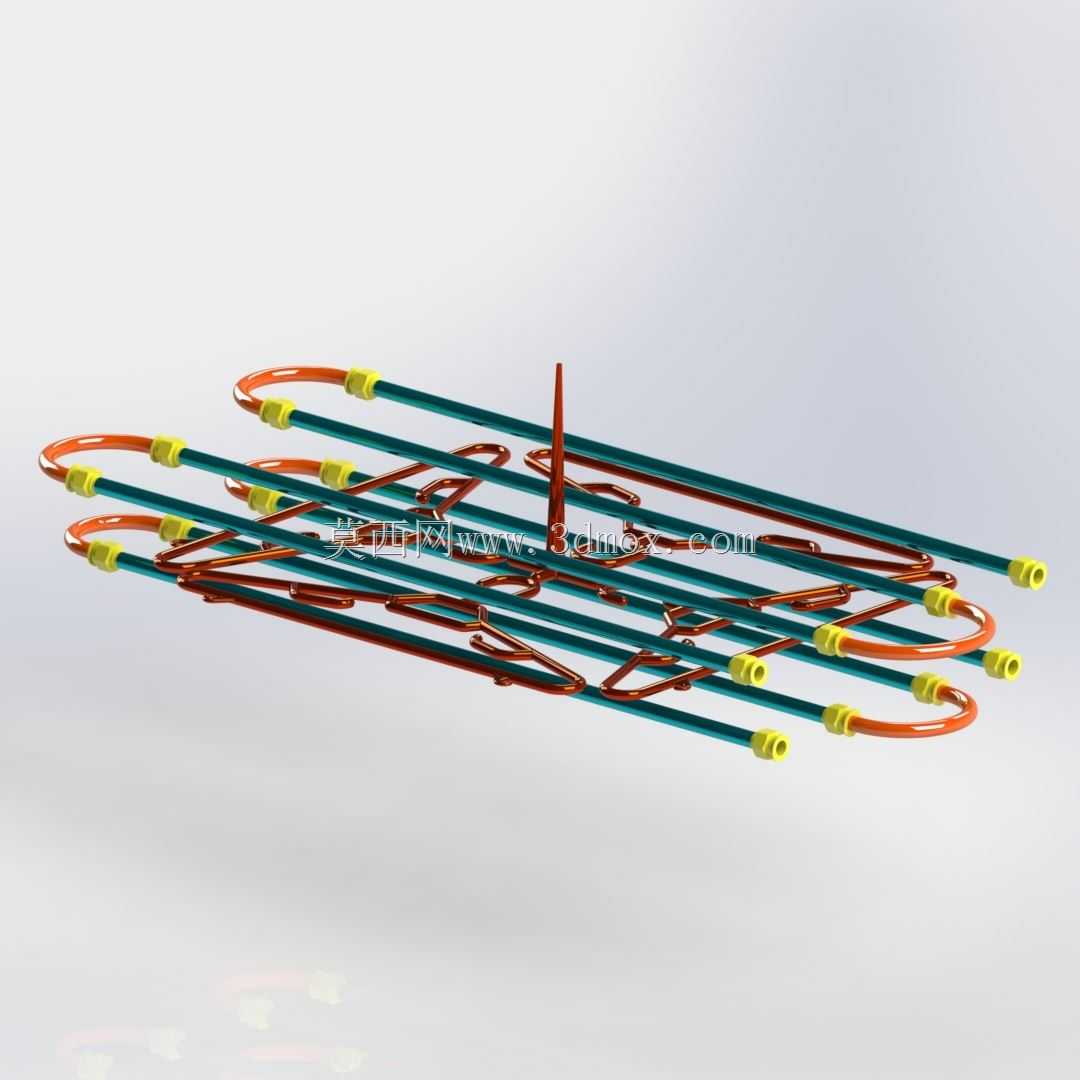

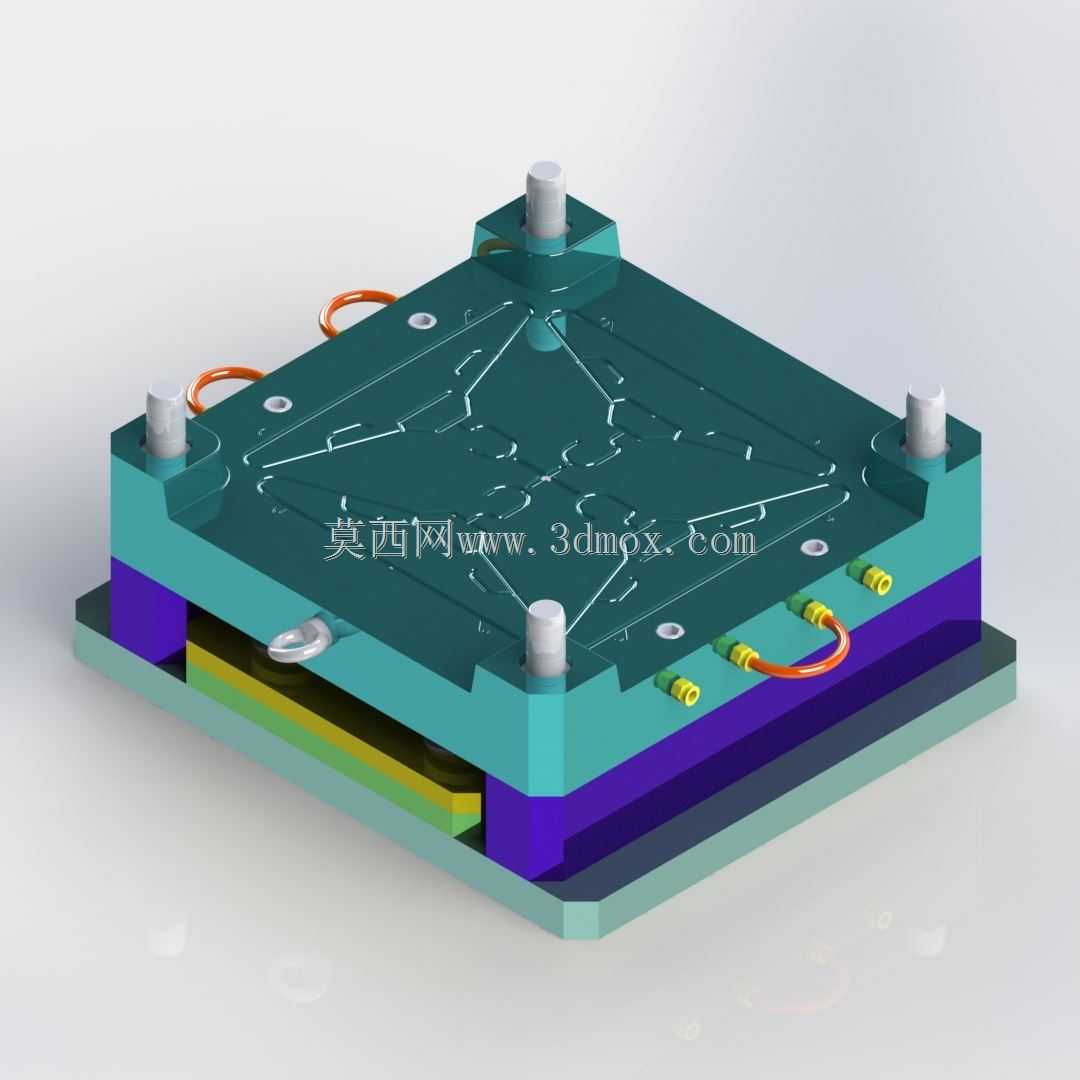

　　这套模具针对中小型平板类塑料制件的批量注塑生产开发，适配卧式注塑机安装使用，日常生产场景覆盖消费电子外壳、小型家电面板、日用塑料盖板类零件的成型作业，单模次可完成多件同规格制件的同步成型，能有效匹配中小批量订单的生产节拍需求，减少换模频次带来的产能损耗。从结构布局来看，模具采用标准两板模基础结构衍生设计，动定模分型面沿制件最大轮廓处设置，合模时依靠四角布置的导柱导套完成精准对位，避免合模错位导致的型腔啃伤、制件飞边超差问题；定模侧集成了主浇道、分流道及点浇口进料结构，熔融塑料从注塑机喷嘴注入后，经分流道均匀分配到各个型腔，进料点设置在制件非外观面区域，后续浇口残留痕迹小，减少后处理打磨工作量。冷却系统采用随形布局的环形水路，

　　围绕型腔轮廓均匀排布，水路接口设置在模具外侧同一侧，方便生产时快速接通水油温控管路，通过持续的介质循环带走注塑过程中传入模仁的热量，保证型腔内各区域温度均匀一致，避免制件因冷却速率不均出现翘曲变形、缩痕、内应力集中等缺陷，水路与模仁之间的密封采用耐高温O型圈，防止生产过程中出现冷却液渗漏问题。动模侧设置了顶出机构，采用顶针与顶板配合的顶出方式，顶针排布位置对应制件的加强筋、侧壁等刚性较好的区域，顶出时受力均匀，不会在制件表面留下明显顶白、顶凸痕迹；模具外侧设置的吊环孔适配车间常规吊具，方便模具的吊装转运与上机安装，模架四周的锁模块可在模具吊运过程中锁住动定模，防止意外开模导致的零件脱落、磕碰损伤。模仁部分采用镶拼式结构设计，

　　易磨损的型腔、型芯部位单独加工镶件，通过螺钉与销钉固定在模架对应的安装槽内，后续生产中若出现局部磨损、损伤，可单独更换对应镶件，无需整体更换模仁，大幅降低模具维护成本与停机维修时间。模具的安装边界适配常规200吨级卧式注塑机的拉杆间距、定位圈尺寸与喷嘴球径，上机安装时可直接通过定位圈与注塑机定模板定位孔配合完成快速对位，无需额外加工转接法兰；模具的开模行程匹配制件的顶出高度需求，开模后动定模之间的预留空间足够取件机械手或人工取出制件与料头，不会出现制件卡在型腔内无法顺利脱出的情况。整套模具的排气槽开设在分型面的熔体填充末端，槽深控制在塑料溢边值以内，既可以快速排出型腔内的空气，避免制件出现填充不足、烧焦、气泡等缺陷，

　　又不会产生过大的飞边增加后处理工作量；模具的所有滑动配合面都做了相应的硬度处理与表面粗糙度控制，导柱导套、顶针与顶针孔的配合间隙控制在合理范围内，长期往复运动下不会出现卡滞、拉伤问题，可保证连续生产过程中的动作稳定性。
