多层叠合式精密注塑模具结构

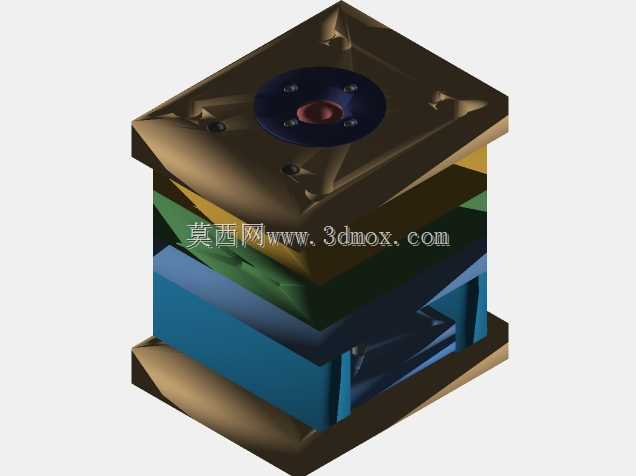

　　这套叠层式模具结构主要面向中小尺寸塑胶件的批量注塑生产场景，常见于消费电子外壳、日用塑胶配件、小型工业塑胶结构件的成型工序，相比单层模架结构，其在相同锁模力规格的注塑设备上可实现近一倍的型腔排布容量，能有效降低单件产品的成型能耗与设备台班成本。从结构分层来看，整套模体从上到下依次设置了定位法兰安装层、定模固定板、热流道分流板层、第一组分型型腔板、动模型芯层、第二组分型型腔板、动模底板与顶出机构安装层，各层板件之间通过精密导柱导套实现合模导向，导柱配合公差控制在H7/g6区间，可保证反复开合模过程中型芯与型腔的同轴度偏差不超过0.02mm，避免成型件出现飞边、错位等缺陷。顶部的定位法兰直接适配注塑机的射嘴定位孔，

　　中心进料口周边均匀排布了六颗内六角紧固螺钉，用于将浇口套牢牢固定在定模固定板上，进料口下方的流道采用平衡式排布设计，可保证熔融塑胶在注入各型腔时的压力、流速保持一致，减少不同型腔成型件的尺寸偏差与内应力差异。模体的边角位置设置了四个斜楔式定位块，合模时斜楔面会先于分型面贴合，抵消注塑过程中模架受到的侧向胀型力，避免长期生产后模架出现偏移变形。中间分层位置设置了两组独立的冷却水道，分别对应上下两层型腔的温度控制需求，水道距离型腔壁的距离保持在1.5倍水道直径的区间，既保证冷却效率，又避免距离过近导致型腔壁出现温度不均的问题，冷却回路采用串联式走向，进出水口设置在模架的同一侧，方便生产现场的水管接驳与维护。顶出机构采用顶板顶出结构，

　　顶杆排布位置对应成型件的加强筋、柱位等结构密集区域，顶杆端面与型芯表面保持齐平，公差控制在±0.01mm，避免顶出时在产品表面留下过高的顶杆痕迹，影响产品外观质量。安装边界方面，整套模架的外形尺寸适配200吨级卧式注塑机的哥林柱内间距，模架总闭合高度符合对应机型的最小模厚要求，开模行程预留量满足两层分型面同时打开时的取件空间需求，不需要对注塑机进行额外改造即可直接上机使用。设计过程中针对叠层模的受力特点，对各层板件的厚度进行了刚度校核，在承受最大注塑压力时，定模板、动模板的形变量控制在0.03mm以内，避免长期高压生产下板件出现弯曲变形，导致分型面贴合不严产生飞边。模架的各滑动配合面都设置了润滑槽，生产时定期加注润滑脂即可保证导柱、

　　斜楔等运动部件的使用寿命，减少日常维护的工作量。排气槽开设在分型面的熔体填充末端，槽深控制在0.02mm，既可以顺畅排出型腔内的空气，避免产品出现烧焦、缺胶等缺陷，又不会导致熔融塑胶溢出形成飞边。这套结构在实际生产中可适配PP、ABS、PC等多种常用热塑性塑胶材料的成型，通过更换不同的型腔型芯镶件，即可快速切换不同产品的生产，不需要更换整套模架，能有效降低多品种小批量生产场景下的模具投入成本。
