3D打印防疫面部防护面罩结构

　　这款面部防护结构的设计初衷，是适配公共卫生事件期间一线防疫场景的快速补给需求，可直接通过桌面级FDM3D打印设备完成制作，无需复杂的开模或机加工流程，能在短时间内完成小批量生产，填补应急防护物资的缺口。从实际应用场景来看，该结构可搭配透明防护片材使用，覆盖从额头到下颌的整个面部区域，能够阻挡飞沫、气溶胶、体液喷溅对医护、检疫、卡口值守等一线人员的面部侵袭，相比普通口罩，额外增加了眼周、面部皮肤的防护屏障，适合在核酸采样、发热门诊接诊、高风险区域消杀、密切接触者转运等近距离暴露场景下使用。

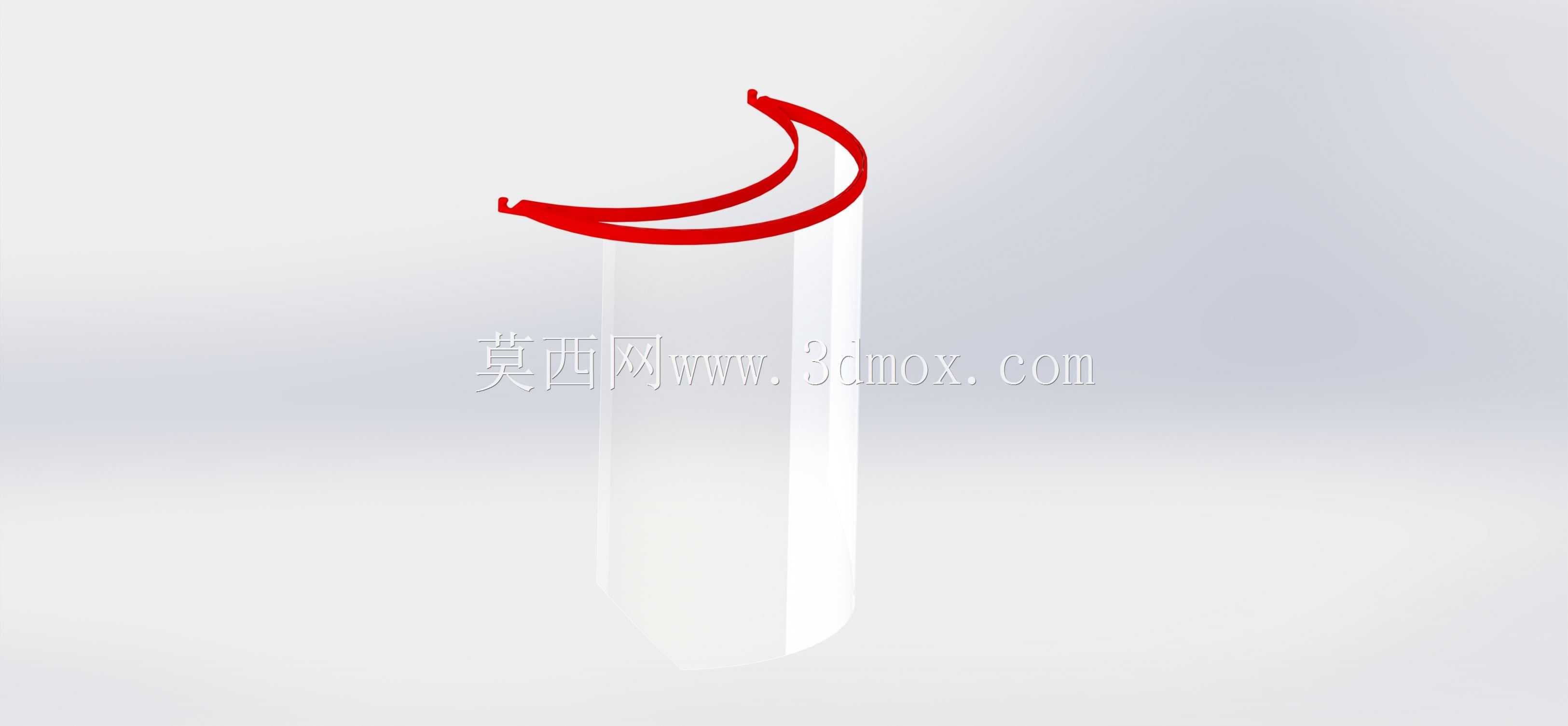

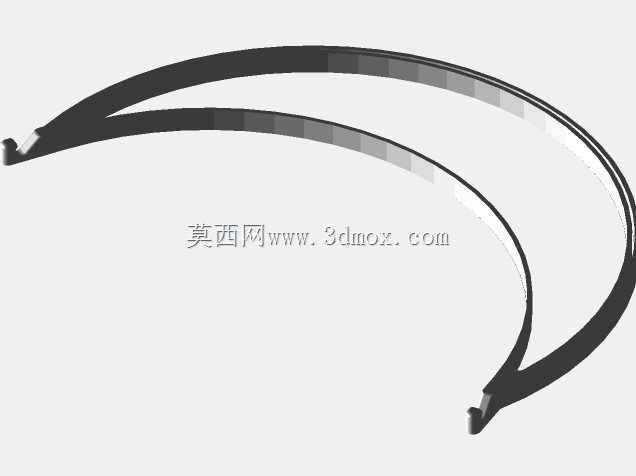

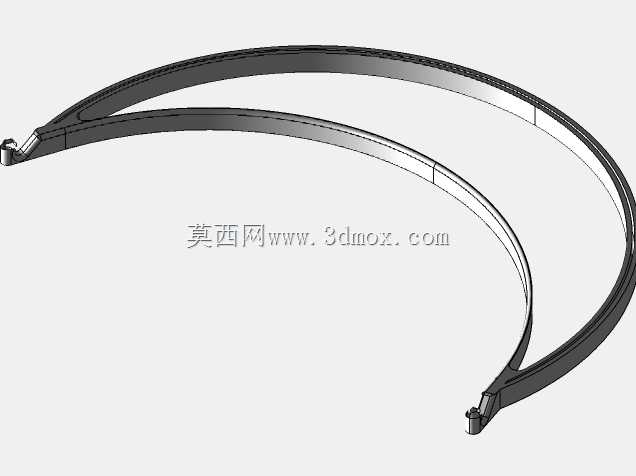

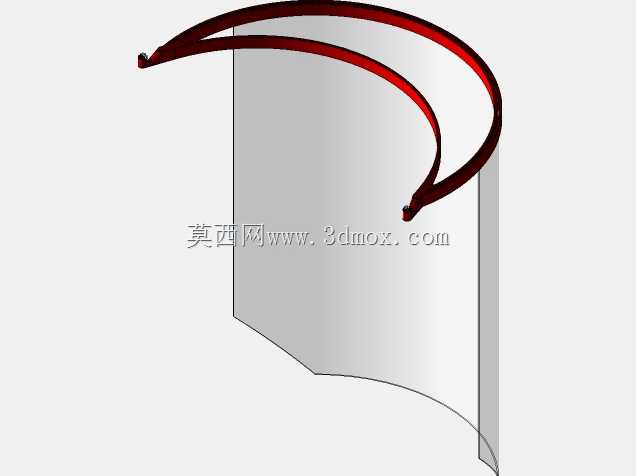

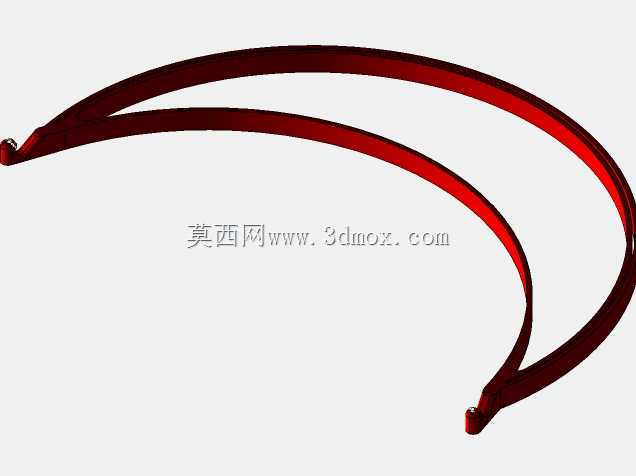

　　在功能特性设计上，该结构采用分体式的佩戴框架思路，主体为贴合人体额头轮廓的弧形支撑条，两侧延伸出弹性挂耳结构，无需额外配置绑带即可稳定挂接在耳部，同时框架上预留了透明片材的卡接槽位，可直接裁剪常见的PET透明片、透明文件夹片材作为防护面屏，不需要定制专用的面屏配件，进一步降低了应急生产的物料门槛。挂耳部分做了弧形过渡处理，边缘做了圆角加厚，避免长时间佩戴时对耳部皮肤造成压痕，额头接触位置预留了海绵条粘贴的平面，可粘贴普通密封海绵条，一方面提升佩戴的贴合度，减少面部与框架之间的缝隙，另一方面缓冲框架对额头的压力，提升长时间佩戴的舒适度。

　　设计过程中优先考虑了3D打印的工艺适配性，整个框架结构没有大角度悬空结构，打印时无需添加大量支撑，即便是入门级3D打印机也能顺利完成打印，不会出现翘边、塌边等打印缺陷。结构壁厚统一设置为1.8mm，既保证了框架的结构强度，佩戴时不会轻易弯折变形，又能控制打印耗材的用量，单套框架的耗材用量控制在15g以内，大幅降低单套的制作成本与打印时长，单台普通桌面3D打印机一天可完成20套以上框架的制作，适合多设备并行的应急批量生产。

　　从安装边界与尺寸适配来看，框架的弧形支撑条按照成年人面部额头的平均曲率设计，横向宽度为220mm，纵向支撑高度为45mm，适配绝大多数成年人的头面部尺寸，挂耳部分的张开角度预留了足够的弹性变形量，既可以适配头围较小的女性使用者，也能满足头围较大的男性使用者的佩戴需求，不会出现过紧勒耳或者过松滑落的问题。卡接槽的宽度设置为0.5mm，可适配0.2mm到0.5mm厚度的各类透明片材，片材插入后依靠槽位的摩擦力即可固定，不需要额外的胶水或者紧固件固定，更换片材时直接抽出旧片插入新片即可，框架本身可经过消毒后重复使用，进一步降低使用成本。

　　在结构细节处理上，框架的上沿做了内收的挡边设计，可减少上方飞溅的液体从框架与额头的缝隙流入面部，两侧的挂耳与框架主体做了圆弧过渡连接，避免应力集中导致打印完成后连接处断裂，整个结构没有尖锐的棱角，所有边缘都做了R1以上的圆角处理，佩戴时不会划伤皮肤或者勾扯防护服、口罩的耳带。实际使用时，该框架可搭配N95口罩、护目镜等其他防护装备共同使用，框架的位置不会与护目镜的绑带产生干涉，也不会影响口罩在面部的密封效果，能够形成多层防护的组合效果。考虑到消毒重复使用的需求，结构表面没有复杂的凹槽或者死角，使用酒精、含氯消毒剂擦拭时不会残留消毒死角，也不会因为常用消毒剂的腐蚀导致结构变脆损坏，可满足多次消毒重复使用的要求。
