DIY框架式FDM桌面级3D打印机结构设计

　　这套框架式结构的桌面级增材制造设备，核心面向个人创客、小型工作室的小尺寸制件快速成型场景，日常可覆盖手板件打样、创意结构验证、非标小零件定制、教学实训操作等实际使用需求，区别于工业级大尺寸成型设备，该结构主打紧凑占地、低组装门槛、易维护调试的使用特性，适配小批量、多频次的零散制件加工场景，不需要配套专用工业厂房环境，普通桌面台面即可完成部署使用。

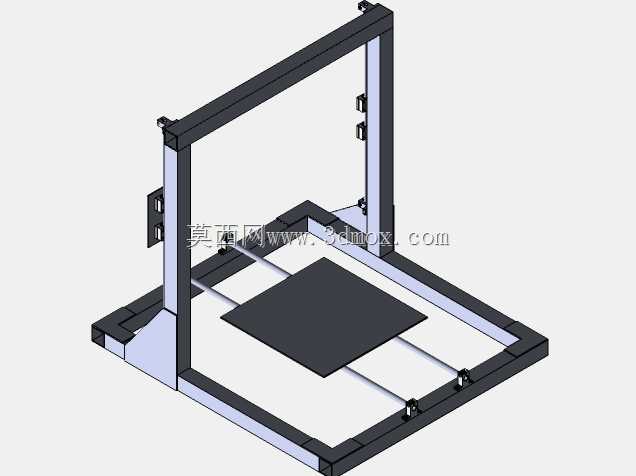

　　从功能实现逻辑来看，该结构采用经典的笛卡尔坐标系运动方案，Z轴导向组件固定于双侧立式机架上，负责成型平台的垂直方向精准位移，X轴运动组件搭载挤出端执行部件，沿横梁做横向水平移动，Y轴传动组件布置于底座框架区域，带动热床平台做纵向水平进给，三个运动轴的行程配合形成完整的封闭成型空间，可满足常规尺寸PLA、ABS等耗材的熔融沉积成型作业。机架部分采用标准铝型材拼接搭配角件加固的设计思路，没有采用一体化焊接或铸造成型的机架结构，核心是考虑DIY场景下的加工与组装便利性，所有型材裁切均可采用常规手动切割工具完成，角件连接不需要复杂的工装定位，普通用户按照装配指引即可完成机架拼接，同时型材自带的T型槽结构可灵活调整各轴组件的安装位置，后期做行程扩展、部件升级时不需要重新加工整体机架，大幅降低改造的成本与工作量。

　　设计过程中对安装边界做了明确的尺寸约束，底座框架的横向与纵向尺寸控制在常规桌面可容纳的范围内，整体高度不会遮挡普通桌面工位的视线，设备运行时的操作面朝向使用者一侧，耗材架、操作面板的预留安装位均设置在易操作的区域，不需要使用者探身即可完成耗材更换、参数调整等操作。运动组件的安装基准面均做了平面度预留设计，型材拼接处的连接面设计了定位靠肩，避免组装时出现轴系平行度超差的问题，导轨安装位预留了调节间隙，组装时可通过塞尺调整导轨平行度，保证运动过程中不会出现卡顿、抖动的问题，进而保障成型件的表面质量与尺寸精度。

　　成型平台部分采用平板式结构设计，预留了热床安装的固定孔位与走线槽，平台调平机构的安装位设置在平台底部四个角点位置，配合弹簧调节组件可快速完成平台与喷嘴间距的校准，不需要复杂的调平工装即可完成日常调试。传动部分的同步带、丝杆安装位均设计了张紧调节结构，长期使用出现传动间隙时，不需要拆解整体结构即可完成张紧度调整，降低日常维护的难度。电气元件的安装槽沿型材内腔布置，所有走线可隐藏在型材槽内，搭配线槽盖板可避免线缆外露造成的安全隐患，同时也让设备整体外观更整洁，不会因线缆干涉影响运动部件的正常行程。

　　从结构强度角度考量，双侧立式机架与底座的连接位置设置了三角形加强筋板，可抵消Z轴高速运动时产生的倾覆力矩，避免机架长期受力出现变形，保证运动轴的位置精度长期稳定。横梁与立式机架的连接采用嵌入式定位结构，可保证横梁与底座平面的平行度，避免X轴运动时出现高低差，造成成型件层厚不均的问题。所有运动部件的安装位均预留了足够的拆装空间，后期更换导轨、同步轮、电机等易损件时，不需要拆解整个机架，仅需拆卸对应部位的紧固件即可完成部件更换，大幅降低后期运维的时间成本。

　　该结构没有集成复杂的封闭外壳与恒温系统，核心是面向常温环境下的常规耗材成型作业，对于需要恒温环境的工程塑料打印场景，使用者也可基于现有框架的安装槽位，自行加装亚克力封板与恒温控制组件，不需要对主体机架做二次加工，具备较强的扩展适配性。整体设计没有冗余的结构部件，所有零件均服务于运动精度、组装便利性、维护便捷性三个核心目标，既满足DIY场景下的自制可行性，也能达到日常小制件打印的精度要求，适合作为个人增材制造入门、3D打印结构教学、小型非标打印设备定制的基础结构参考。
