惠普MJF4200工业级3D打印工作站结构

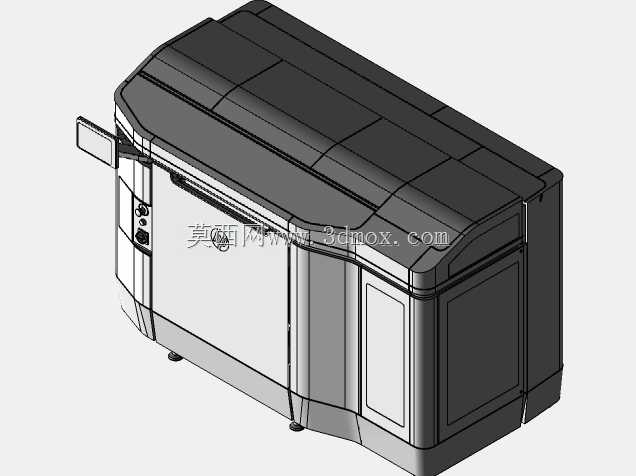

　　在工业增材制造的批量生产场景中，这类设备主要面向中小批量功能件的直接生产需求，区别于桌面级FDM设备的原型验证定位，其成型腔室可容纳多件工件同步加工，适配汽车零部件试制、工装夹具快速产出、医疗定制化辅具加工等对制件力学性能、尺寸精度有稳定要求的场景。设备整体采用卧式封闭腔体结构，外部壳体做了分块式钣金设计，左侧预留操作交互面板的安装位，外伸的小型托板可临时放置操作记录单或小型工具，底部设置可调支撑脚，用于在车间地面调平设备，避免成型过程中因机身倾斜导致铺粉精度偏差。

　　从结构设计逻辑来看，机身框架采用方钢焊接内骨架，外部覆盖钣金护板，护板之间预留均匀的装配间隙，既满足内部铺粉辊、成型缸、供粉缸、加热模块的检修拆装需求，也能通过护板的拼接缝隙实现设备内部热量的有序对流，避免局部积温影响成型区域的温度场均匀性。设备正面的大尺寸封闭门采用带观察窗的结构，观察窗选用耐高温的钢化玻璃，可在不开启舱门的情况下实时观察内部铺粉与烧结状态，门体四周加装耐高温密封胶条，减少成型腔室内的热量散失与粉末外溢，符合工业车间的安全生产要求。

　　设备右侧的柜体区域集成了电气控制模块与粉末回收组件的安装空间，柜体门板做了通风孔阵列设计，配合内部散热风扇为电气元件提供稳定的工作温度环境，避免长期高温运行导致的电气元件寿命衰减。机身顶部为整板式覆盖结构，预留了过滤系统的安装接口，可外接废气过滤装置，处理烧结过程中产生的少量挥发性物质，满足车间环保排放要求。

　　在安装边界方面，设备的整体占地尺寸适配常规工业厂房的通道宽度，机身左侧需预留至少800mm的操作空间，用于日常操作与前门开启后的取件作业，右侧需预留600mm以上的检修空间，方便后期维护电气元件与回收模块，背部需预留400mm的管线排布空间，用于布置电源、压缩空气、过滤管路等外接管线。设备底部的支撑脚调节范围为±20mm，可适应车间地面存在的少量不平整情况，无需额外制作安装基础，只要地面承重满足设备整重要求即可就位调试。

　　从功能实现的结构匹配来看，机身内部的成型缸区域做了独立的保温层设计，减少与外部环境的热交换，保证成型过程中腔室温度波动控制在允许范围内，铺粉机构的运动导轨安装在内骨架的加工基准面上，装配时通过百分表打表调整导轨平行度，保证铺粉辊运动过程中的水平度偏差不超过0.02mm，避免铺粉厚度不均导致的制件层间结合力不足。供粉缸与成型缸的升降机构采用丝杠传动结构，配合伺服电机实现高精度的分层升降，每层升降精度可控制在0.05mm以内，匹配MJF工艺的铺粉层厚要求。

　　设备的外壳边角均做了圆弧过渡处理，避免车间作业过程中人员磕碰受伤，所有外漏的紧固件均采用内六角圆柱头螺钉，保证外表面平整无突出毛刺，符合工业设备的人机工程设计要求。操作面板的安装高度设置在站立操作的舒适区间，操作人员无需弯腰或抬手即可完成参数设置与作业启动操作，面板外侧设置透明防护盖，避免车间粉尘进入按键缝隙导致的按键失灵问题。

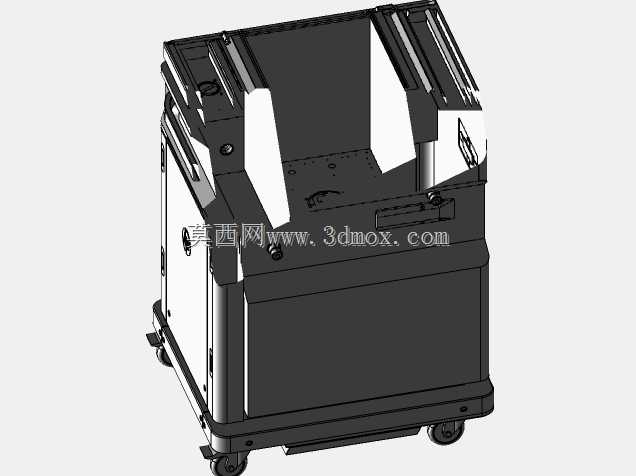

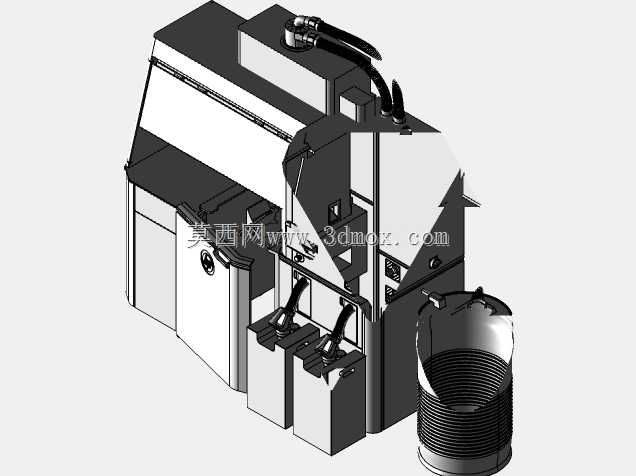

　　在实际产线布局中，这类设备通常会配套后处理工位、粉末筛分工位形成完整的MJF打印产线，设备的出料高度匹配常规移动工作台的高度，打印完成的成型缸可直接推出转移到后处理工位进行清粉作业，无需额外的吊装转运，减少粉末散落的风险。机身侧面预留的粉末补充接口可外接自动供粉系统，实现长时间连续打印过程中的粉末自动补充，减少人工干预频次，提升批量生产的作业效率。
