塑料花瓶注塑成型模具结构三维设计

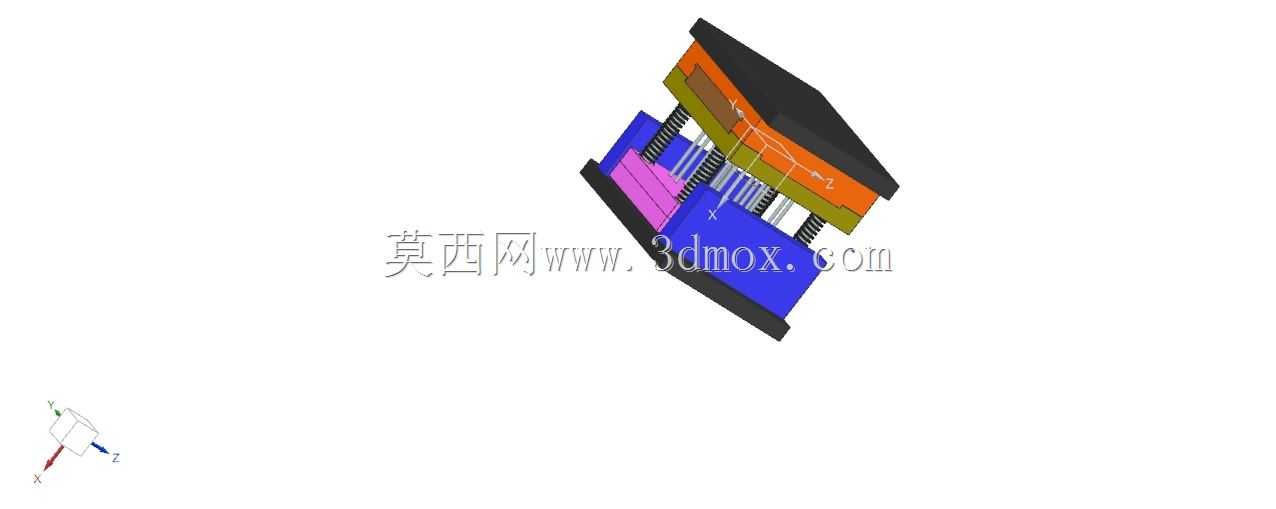

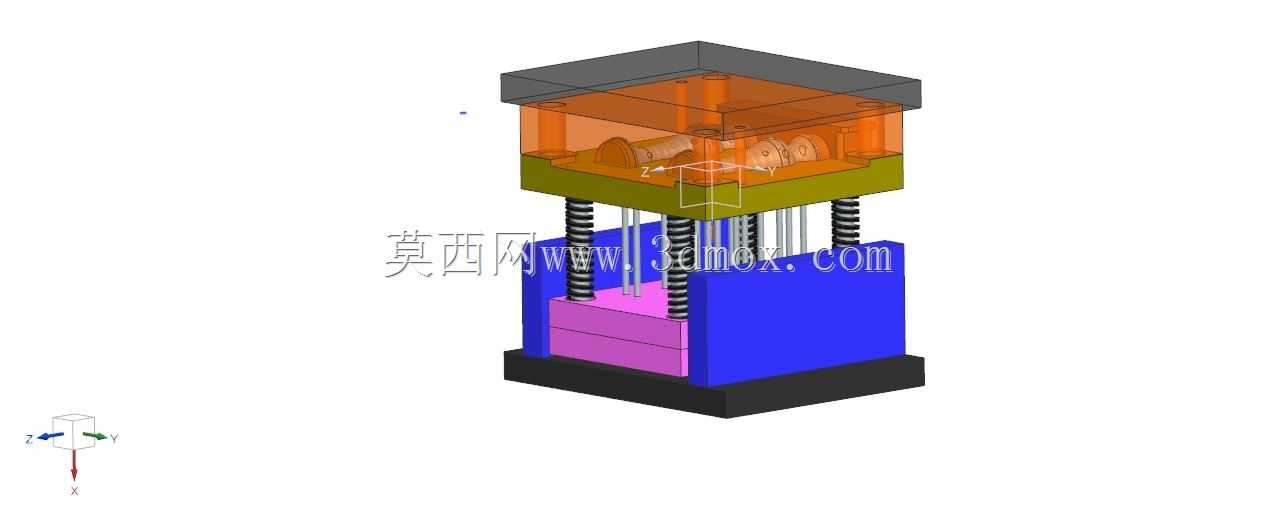

　　这套模具针对日用塑料制品中塑料花瓶的批量注塑成型需求设计，整体采用两板模基础结构搭配弹簧辅助定距分型的开模逻辑，适配中小型卧式注塑机的安装接口，模架整体长宽尺寸控制在350mm×300mm区间，闭合总高度280mm，可直接适配锁模力120吨级的常规注塑设备，安装时定位圈采用标准100mm直径规格，浇口套球面半径匹配注塑机喷嘴SR18的通用尺寸，无需额外定制连接配件即可完成上机装夹。

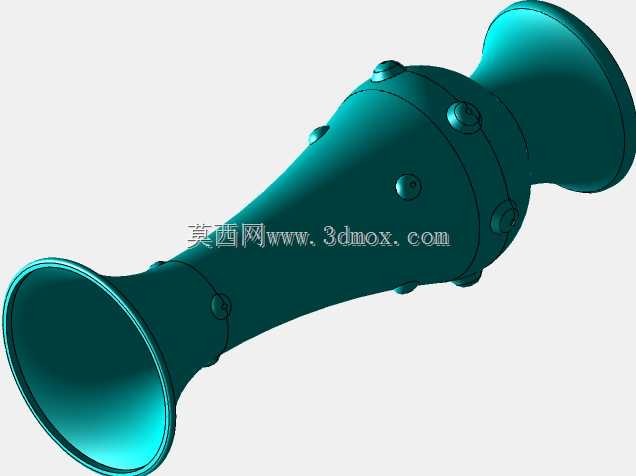

　　从成型功能来看，模具型腔部分直接复刻塑料花瓶的回转曲面外形，考虑到花瓶侧壁带有浅浮雕类的曲面纹理，型腔采用整体式铣削加工后做镜面抛光处理，避免镶拼结构在产品表面留下合模印痕，影响成品外观质感。型芯部分对应花瓶的内部中空结构，设计了随形的冷却水路，水路距离型芯成型面的距离均匀控制在12mm，回路采用单进单出的循环结构，保证注塑过程中型芯各区域温度差控制在5℃以内，避免花瓶内壁出现冷却不均导致的收缩凹陷、变形翘曲问题，成型周期可稳定控制在25秒左右，适配日用塑料制品的批量生产节拍。

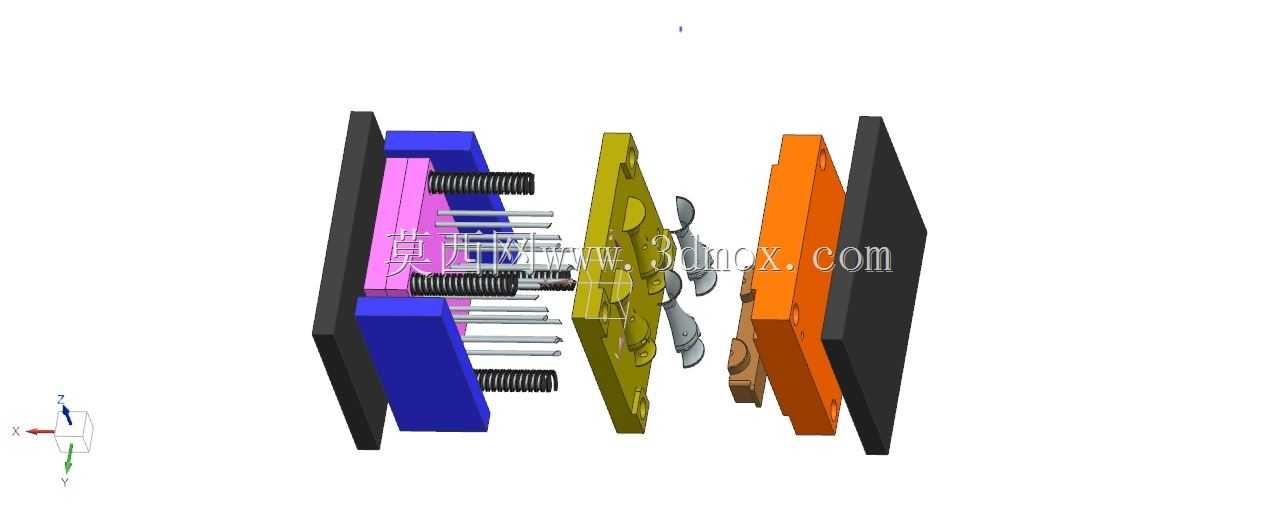

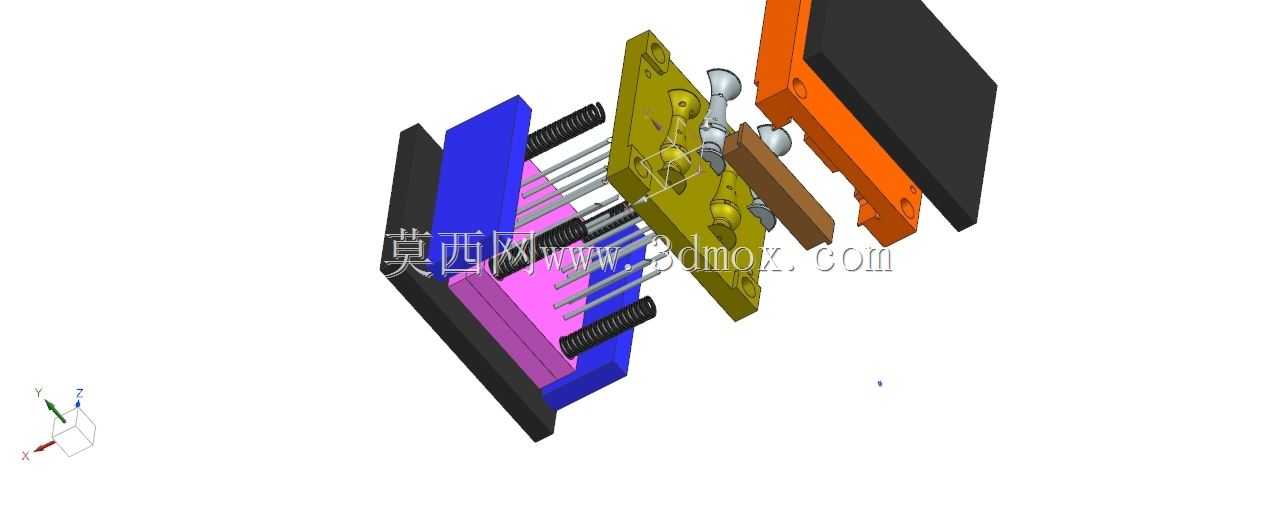

　　脱模机构采用弹簧顶出搭配复位杆的组合结构，开模过程中定模部分先在弹簧作用下完成定距分型，拉断点浇口凝料，之后动模继续后移，顶出板在注塑机顶杆作用下推动顶管直接作用在花瓶底部的环形端面，避免顶出力直接作用在花瓶薄壁侧壁导致的顶白、顶穿缺陷，顶出行程设计为60mm，足够让成品完全脱离型芯表面，方便人工或机械手取件。合模时复位杆优先接触定模板，带动顶出机构精准回位，避免合模过程中顶杆与型腔发生碰撞损伤。

　　导向系统采用四组标准导柱导套配合，导柱直径25mm，表面做渗碳淬火处理，硬度达到HRC58-62，配合长度覆盖合模全过程的导向行程，保证动定模合模时的同轴度误差控制在0.02mm以内，避免出现型腔错位导致的产品壁厚不均问题。另外在模具的四个角部设计了虎口精定位结构，进一步抵消注塑过程中型腔内塑料熔体产生的侧向胀型力，保证长期量产过程中模具的合模精度稳定。

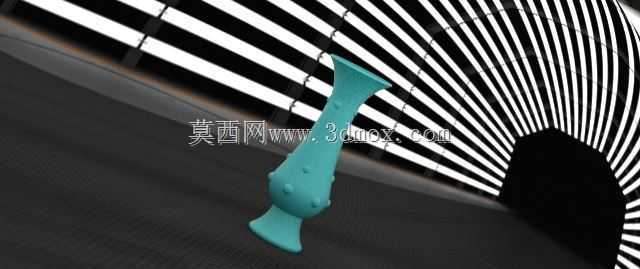

　　在实际生产场景中，这套模具可直接适配PP、PETG等常用透明或彩色塑料原料的注塑加工，生产出的塑料花瓶可直接用于家居装饰、花艺陈设等日用场景，模具整体结构简单可靠，易损件均采用标准件，日常维护时仅需定期检查弹簧弹力、导柱润滑情况即可，不需要复杂的拆装调试，对车间操作人员的技能要求较低，适合中小型注塑加工企业的日常量产使用。设计过程中充分考虑了加工工艺性，型腔、型芯的成型曲面均可通过三轴数控铣床完成粗精加工，后续仅需抛光、配模工序即可完成总装，不需要五轴加工等特殊工艺，能有效控制模具的制造成本与加工周期。
