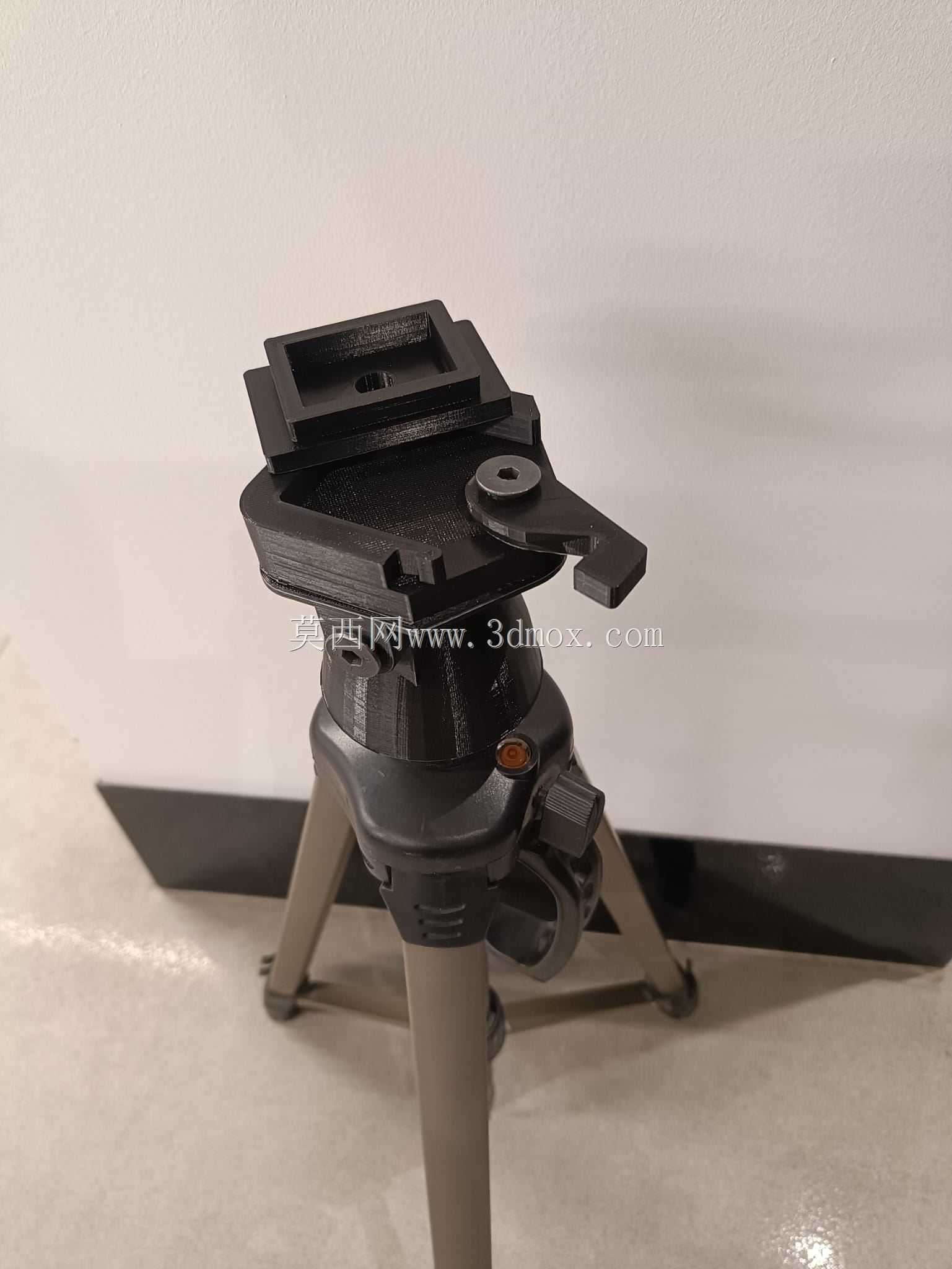

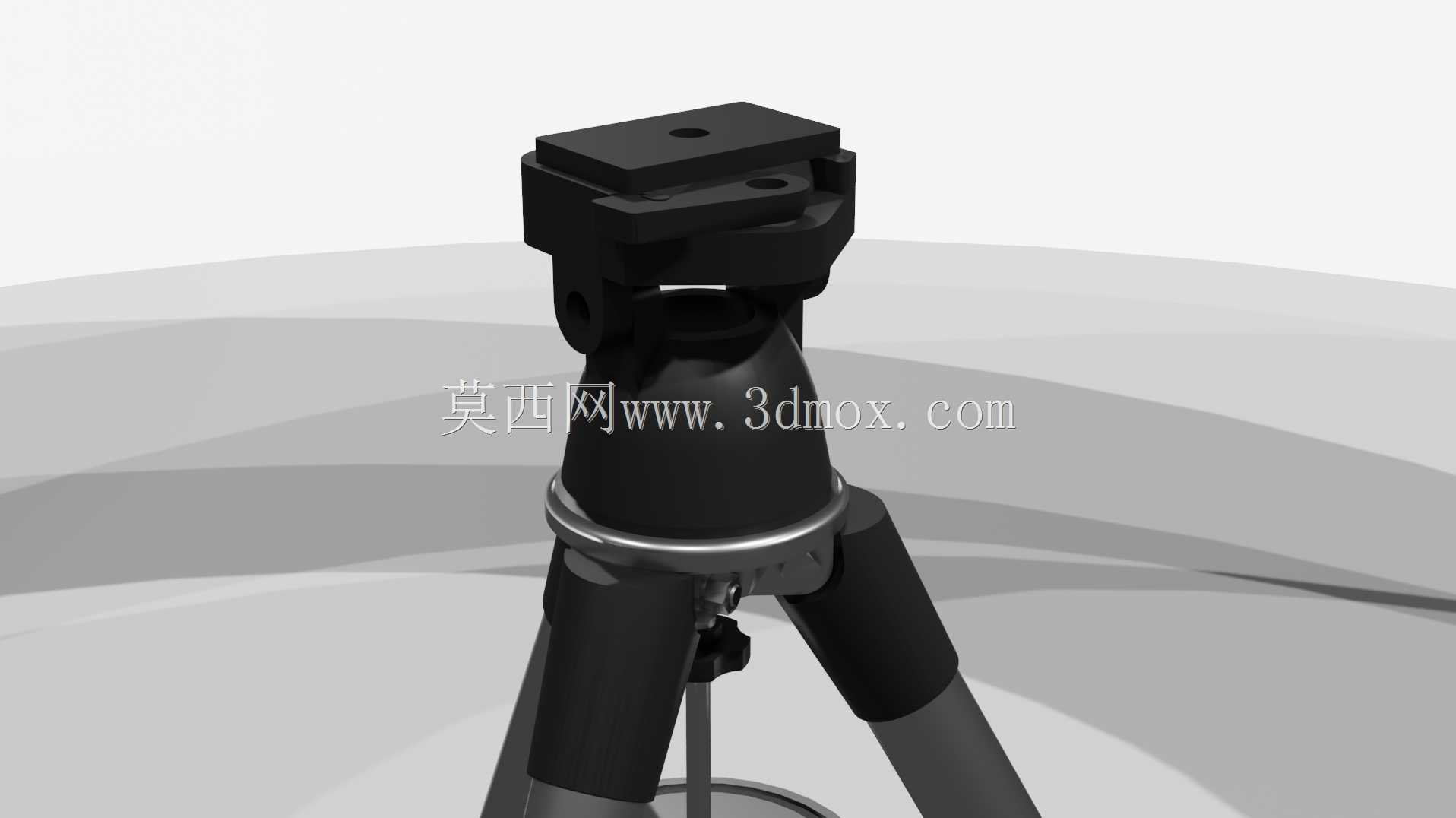

三脚架顶部快装锁紧操作手柄结构

　　在户外测绘、影视外拍、工程现场监测等需要稳定架设光学设备、传感仪器的场景中，三脚架顶部的操作手柄是直接决定架设效率与锁紧可靠性的核心交互部件，不同于脚管伸缩的粗调结构，顶部手柄承担着云台快装板锁紧、水平回转阻尼微调、俯仰角度锁止的多重操作功能，其结构合理性直接影响现场作业的操作流畅度，甚至会因锁紧失效带来贵重设备跌落的风险。

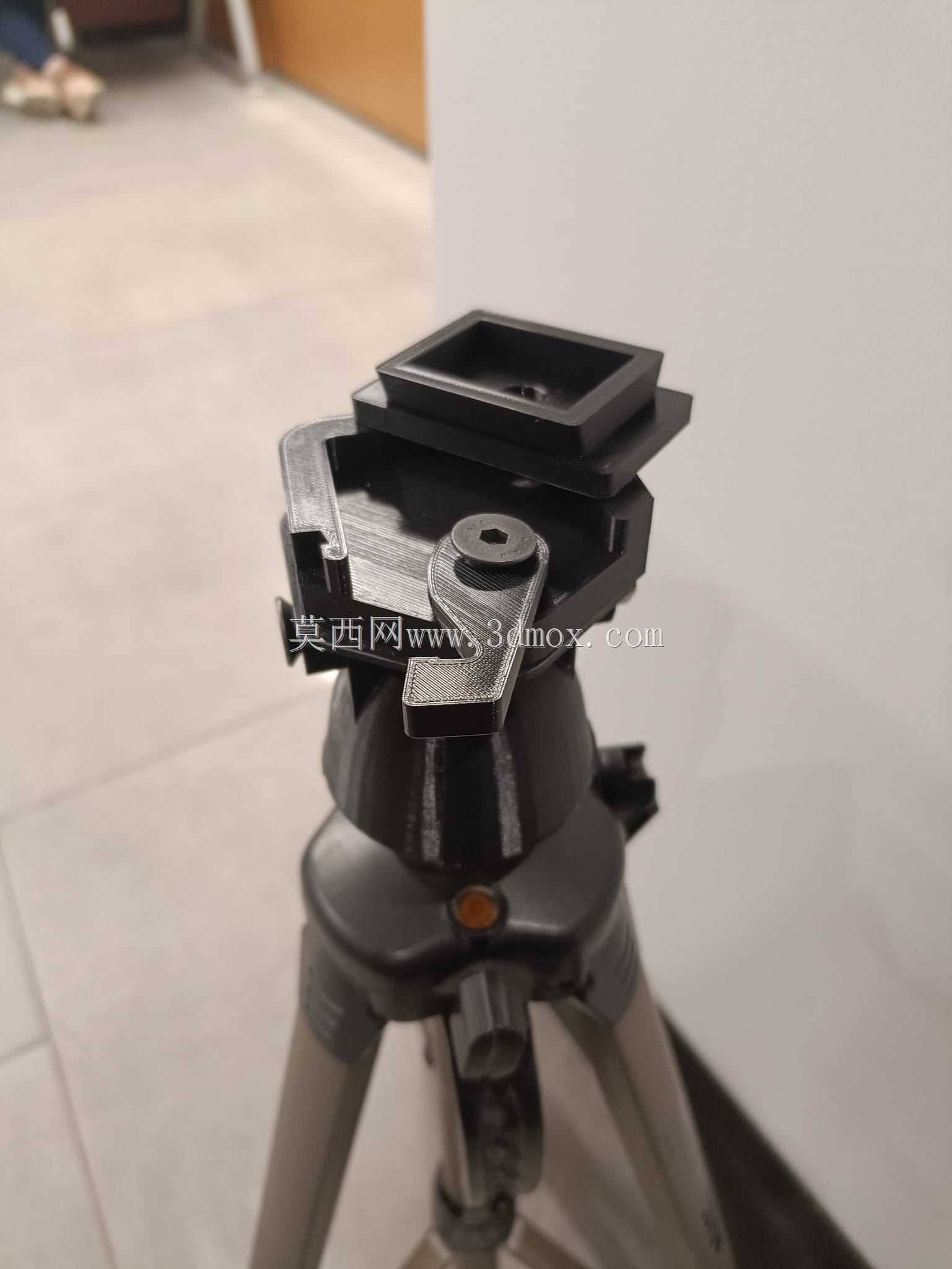

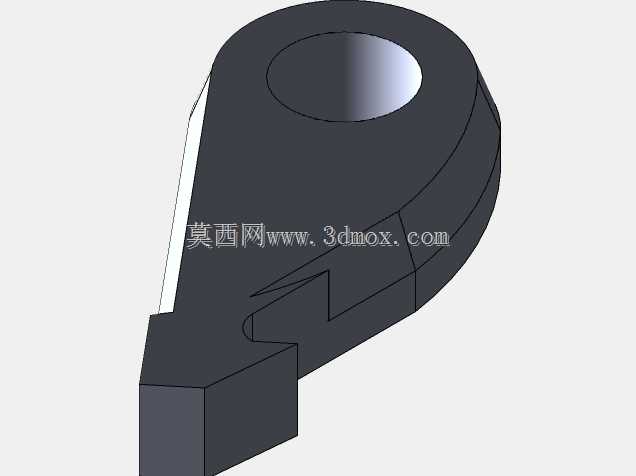

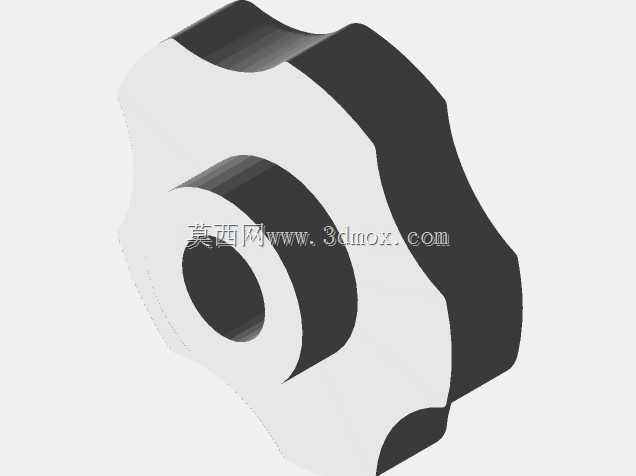

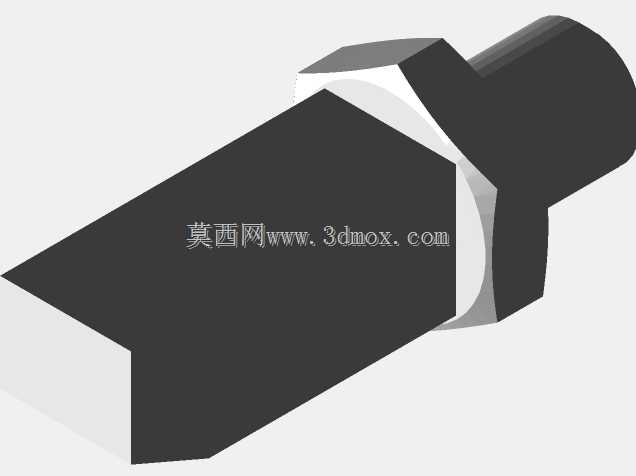

　　从实际使用的功能逻辑出发，这款顶部手柄的设计首先规避了传统旋钮式锁紧件操作行程长、戴手套操作易打滑的痛点，手柄握持段采用符合人体工学的收腰曲面，表面做细微的防滑棱处理，在冬季户外佩戴防寒手套、或者手部沾有少量泥水、测绘标记颜料的工况下，依然能传递足够的操作扭矩，不需要额外施加过大的握力就能完成锁紧动作。手柄与内部锁紧螺杆的连接部位采用嵌入式方榫传动结构，而非传统的圆柱面顶丝固定，这种结构能避免长期反复锁紧操作后出现的手柄空转、打滑问题，即使在频繁拆装快装板的高强度使用场景下，传动间隙也能控制在极小范围内，不会出现操作虚位。

　　设计过程中优先考虑了与现有主流三脚架云台的安装适配边界，手柄根部的连接轴径采用通用的英制1/4英寸传动螺杆规格，安装座的定位凸台直径匹配市面多数球型云台、三维云台的顶部安装槽尺寸，不需要额外加工转接件就能直接替换原有损坏的手柄部件。整体外形的突出尺寸控制在65mm以内，在三脚架收拢收纳时，手柄不会超出脚管收拢后的最大外轮廓，避免收纳过程中手柄勾挂背包织带、磕碰运输箱内壁的问题；手柄的操作摆动角度预留了120度的活动空间，在锁紧到最终位置时，手柄的朝向会自然停留在云台侧方，不会突出到快装板安装区域的正上方，不会干扰相机、测绘仪器等设备的快装板拆装操作。

　　结构细节上，手柄内部做了中空减重设计，在保证握持强度的前提下，整体重量控制在28g左右，不会额外增加三脚架顶部的负载负担，避免因顶部配件过重导致的三脚架重心上移、抗风稳定性下降的问题。手柄与锁紧螺杆的衔接处设置了隐藏式的阻尼脂储槽，长期户外使用过程中，储槽内的阻尼脂会缓慢浸润螺纹配合面，避免在低温、高粉尘环境下出现螺纹卡滞、操作生涩的问题，不需要频繁拆解加注润滑脂就能保证操作手感的一致性。手柄的顶端设置了标准的冷靴扩展接口，在不需要操作锁紧动作时，可以外接小型补光灯、麦克风、激光指向器等小型配件，拓展了三脚架顶部的扩展能力，不需要额外加装冷靴转接座就能满足小型附件的架设需求。

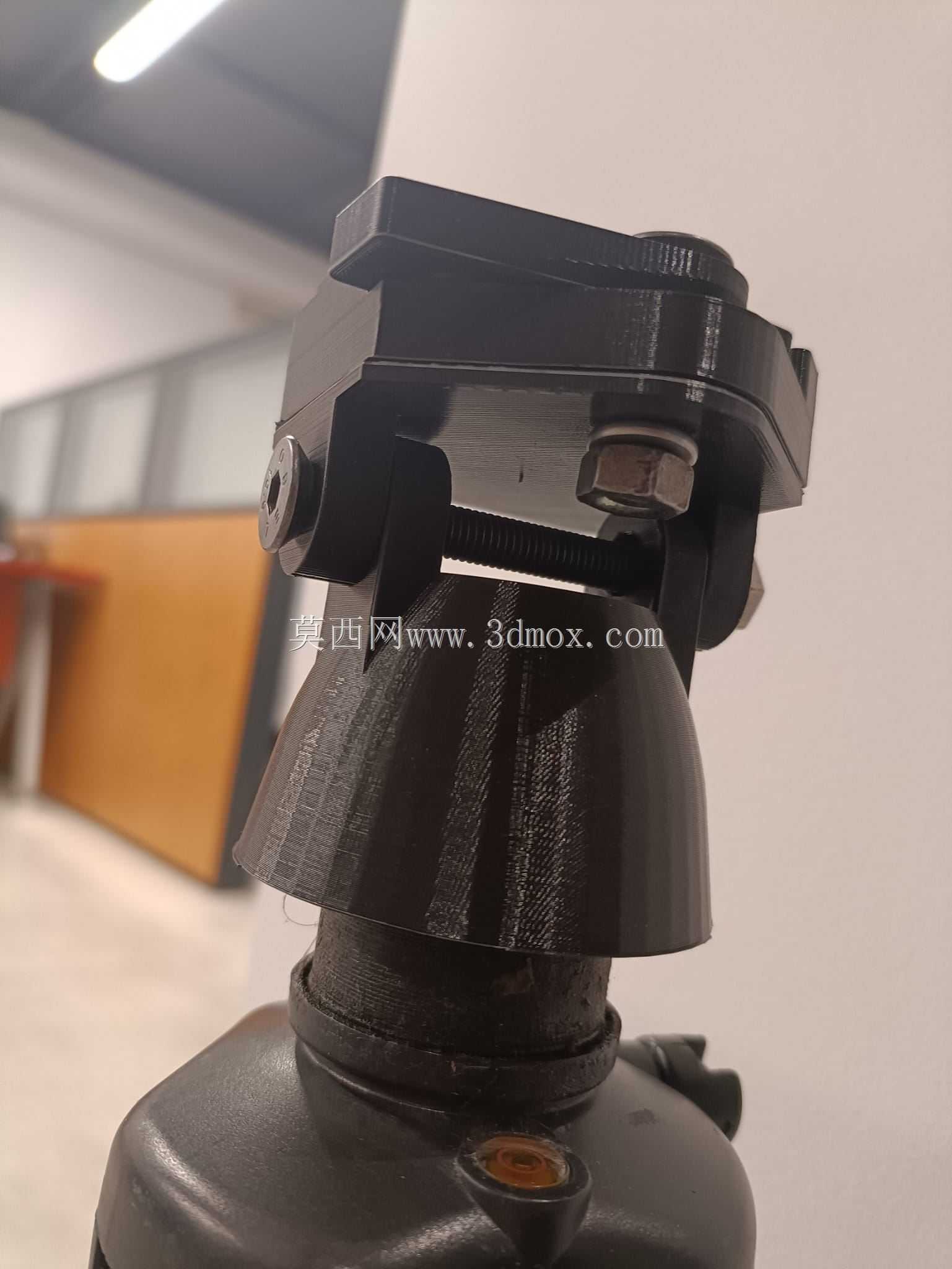

　　从安装维护的角度来看，这款手柄的所有配合面都做了圆角过渡处理，没有尖锐的棱角，在现场快速架设设备的过程中，即使手部快速划过手柄表面也不会造成划伤；手柄的材质选用耐候性工程塑料，能够在-20℃到60℃的环境温度区间内保持足够的结构强度，不会因为夏季暴晒出现材质软化、冬季低温出现脆裂的问题。在实际工程现场的使用场景中，比如地形测绘作业中需要频繁调整全站仪的水平角度、外拍作业中需要快速切换相机的横竖拍状态，这款手柄的操作力矩经过反复调校，单指就能拨动完成解锁，手掌轻压就能完成锁紧，不需要双手配合操作，在单手持设备、单手调整三脚架的工况下能大幅提升操作效率。同时手柄的锁紧力传递经过结构优化，锁紧过程中螺杆的轴向推力会均匀作用在快装板的压块上，不会出现偏载导致的快装板一侧压紧、一侧虚位的问题，能保证架设的设备在长时间观测、长曝光拍摄过程中不会出现微小的位移偏移，满足高精度测量、高清影像拍摄对支撑稳定性的要求。
