2型树莓派嵌入式安装防护外壳结构

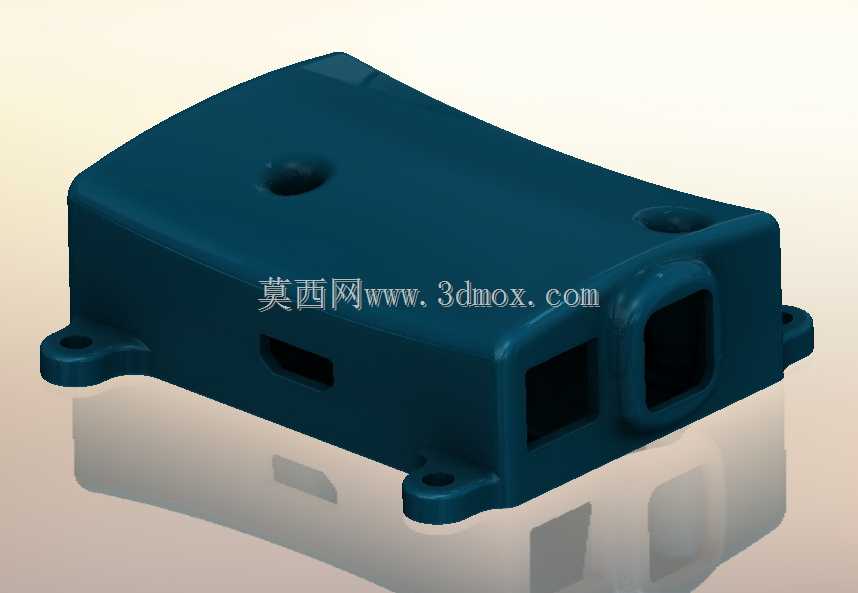

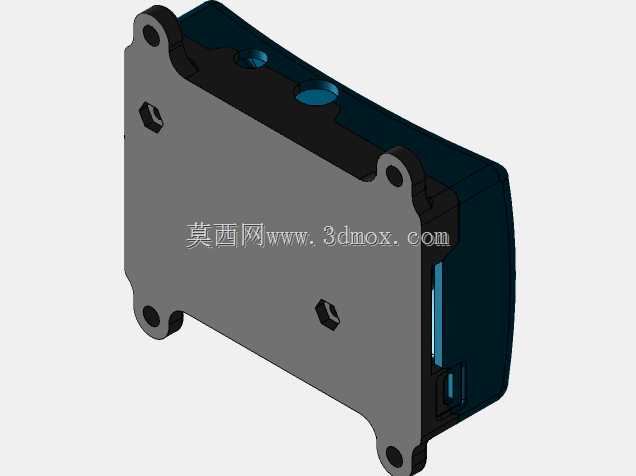

　　这款壳体是针对2型树莓派单板计算机设计的嵌入式安装防护结构，在工业现场的嵌入式数据采集终端、小型设备控制单元、工位侧数据交互节点这类场景中，单板计算机直接裸露安装很容易受到车间内的切削液飞溅、粉尘堆积、接线拉扯或是装配过程中的磕碰损伤，这类定制化防护外壳可以直接将核心板完全包覆，仅预留必要的外接接口与安装固定位，适配工业现场的部署需求。从结构设计逻辑来看，壳体整体采用一体式注塑成型的结构思路，主体壁厚保持均匀，避免注塑过程中出现缩痕、填充不足的缺陷，同时在壳体四角延伸出带安装孔的固定耳，安装孔位的中心距匹配标准电控箱内的 Din 导轨转接板或是小型设备壳体的预装螺柱位置，安装时不需要额外做打孔适配，

　　直接通过M3规格的螺丝就能完成壳体与安装基面的固定，固定耳与主体连接处做了圆弧过渡加强，避免安装锁紧时出现应力集中导致的耳位断裂。壳体上的接口预留完全匹配2型树莓派的接口排布，侧面的方形开孔对应HDMI视频输出接口、USB外接接口，位置公差控制在合理范围内，装配后接口不会被壳体边缘遮挡，外接插头可以完全插合到位，不会出现虚接的情况；壳体顶面预留的两个圆形沉孔，对应板载的状态指示灯位置，不需要拆开壳体就能直接观察设备的运行状态，沉孔设计可以避免日常擦拭或是杂物剐蹭磨损指示灯位置的透光区域。壳体内部做了定位筋条设计，筋条高度刚好卡住树莓派电路板的边缘，装配时电路板顺着筋条滑入壳体内就可以完成定位，不需要额外打胶或是增加复杂的固定压片，

　　上下壳体扣合后，筋条会将电路板牢牢压在壳体内腔的支撑柱上，即使设备在有振动的设备旁运行，电路板也不会出现窜动、接口移位的问题。考虑到嵌入式部署时的散热需求，壳体在对应主控芯片、内存芯片的位置没有做全封闭遮挡，预留了足够的散热间隙，既可以保证空气自然对流带走芯片运行产生的热量，又不会让大尺寸的金属碎屑、飞溅的液滴直接接触到电路板表面，平衡了防护等级与散热需求。在安装边界上，壳体整体外轮廓的长宽尺寸略大于树莓派电路板本身，预留出了接线的弯曲空间，外接的电源线、数据线插合后，线缆的弯曲半径不会被壳体边缘挤压，避免长期使用后线缆外皮被割破出现短路风险；壳体的边角全部做了圆角处理，在电控箱内布线装配时，不会划伤操作人员的手部，

　　也不会刮破相邻线缆的绝缘层。这类嵌入式防护壳体的设计核心，是在不改动原有单板计算机硬件结构的前提下，提升其在非消费级场景下的环境适应能力，不需要额外设计复杂的控制电路板，直接采用成熟的开源硬件搭配定制防护壳，就能快速搭建出适配工业场景的小型控制终端，大幅缩短小型智能设备的开发周期，同时降低硬件部署后的维护成本，避免核心板因为外界环境因素出现损坏，减少现场的故障排查与硬件更换频次。
