卷帘式窗帘卷轴连接传动机构

　　日常民用场景里的卷帘类窗饰，核心的传动连接部件长期被忽视，多数廉价卷帘使用不到一两年就会出现卷轴打滑、帘布收卷卡顿、侧装座松脱的问题，本质都是连接机构的结构设计没有匹配实际受力工况。这套连接机构是直接适配家用、办公场景卷帘的卷轴端装配件，核心作用是衔接窗帘卷轴与墙面固定座，承担帘布收放过程中的扭矩传递、轴向定位以及转动阻尼承载的功能。

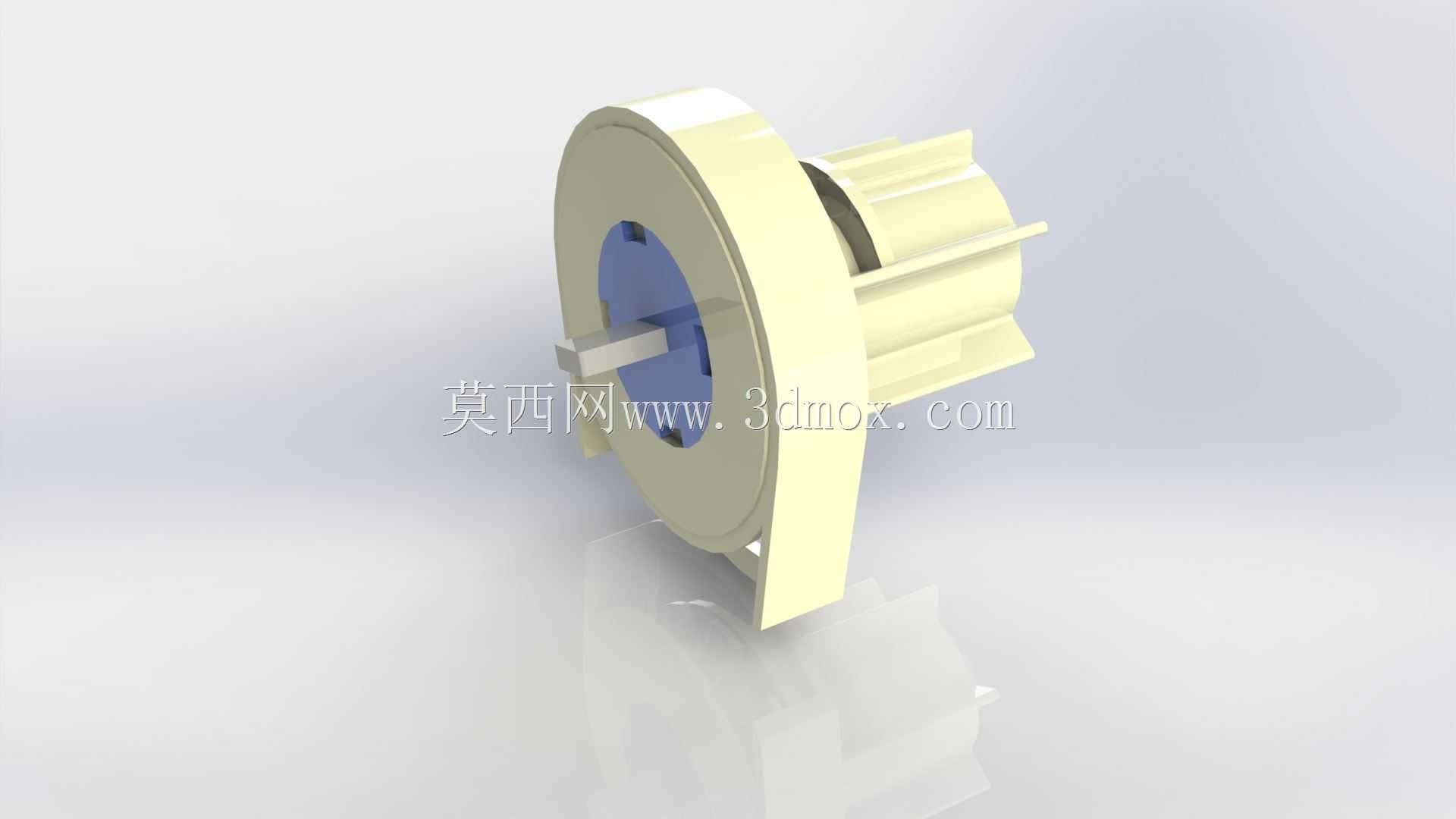

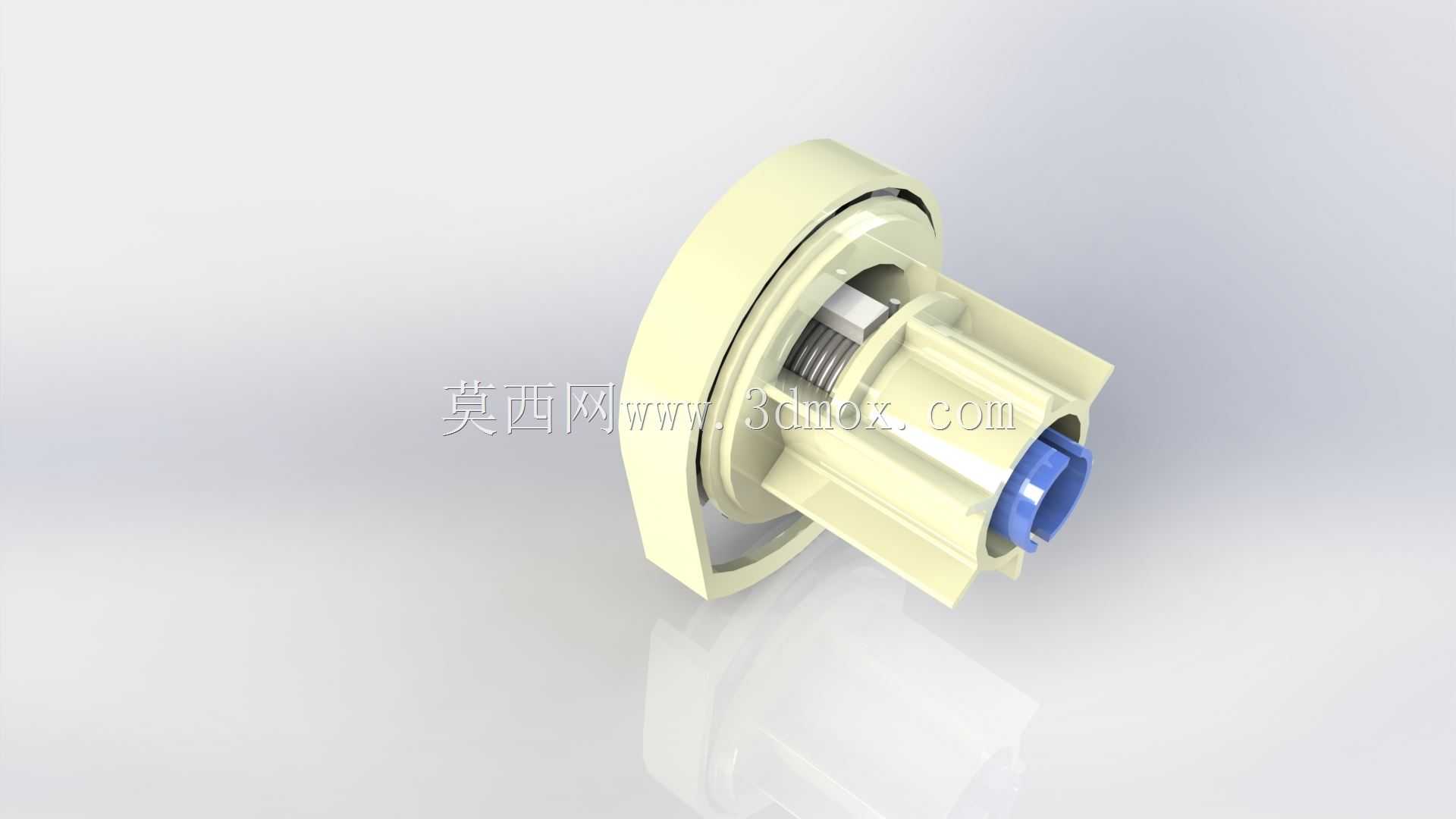

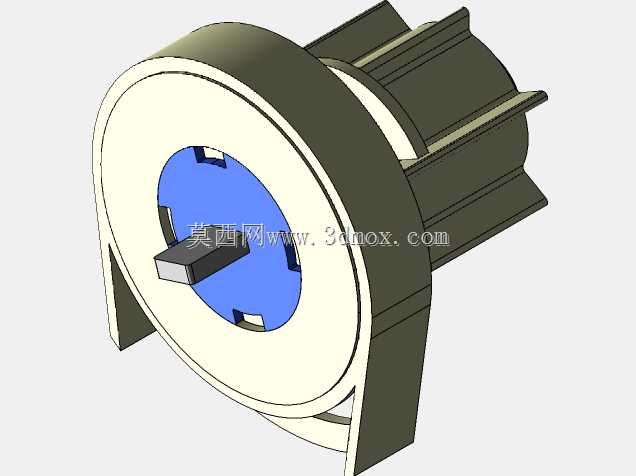

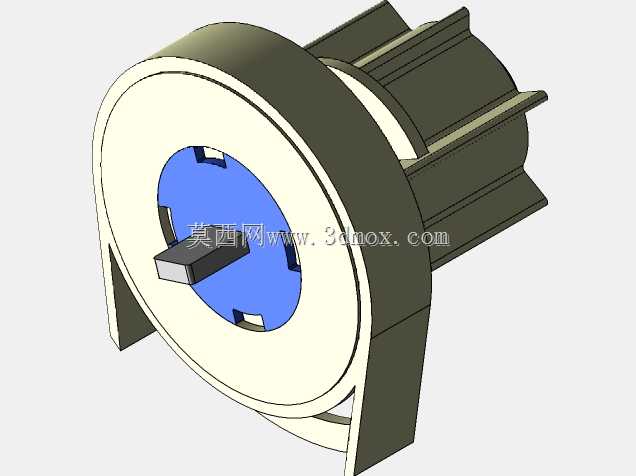

　　从实际安装边界来看，这套机构的外装固定座是圆盘式贴墙结构，安装孔位适配常规卷帘侧装的标准孔距，不需要在窗框或墙面额外扩孔，能直接替换市面上多数常规尺寸卷帘的损坏端座；内部的卷轴插接段做了多道轴向凸筋，和常见的PVC、铝合金卷帘卷轴的内孔卡槽完全匹配，插入后不会出现周向打滑，哪怕帘布总重量达到常规家用卷帘的上限负载，转动过程中插接位置也不会出现相对位移。端部的蓝色嵌件是阻尼调节的配合位，和拉珠或者弹簧卷帘的阻尼芯配合时，能保证收卷过程中转速均匀，不会出现帘布快速下坠砸落的情况。

　　设计思路上完全围绕实际使用的失效点做优化，没有做多余的装饰结构。首先是固定座和转动芯的配合间隙做了严格控制，既不会因为间隙过小出现环境温度变化时的卡滞，也不会因为间隙过大导致卷轴转动时出现径向晃动，拉动帘布的时候不会有明显的晃动感；其次是受力部位的壁厚做了差异化设计，固定座的贴墙法兰边厚度满足侧装时的承重要求，哪怕是大尺寸的客厅卷帘，长期使用也不会出现法兰边断裂的问题，转动芯的受力筋位做了圆角过渡，避免应力集中导致的筋位开裂。之前接触过不少同类型的廉价配件，为了省料把插接段的凸筋做的很薄，安装时稍微用力就会断裂，或者用几个月凸筋磨损打滑，这套结构的凸筋高度和壁厚都经过实际负载验证，反复拆装十次以上也不会出现磨损变形。

　　实际应用中，这套机构不仅能适配普通的拉珠式卷帘，也能适配弹簧自动收卷的卷帘、百叶帘的卷轴端固定，不需要修改其他配件的尺寸就能直接通用。安装时只需要先把两个固定座用螺丝固定在窗框两侧的预定位置，把转动芯插入卷轴的两端，再把卷轴整体卡入固定座的卡槽即可，整个安装过程不需要复杂的工装，普通用户按照说明就能完成装配。转动过程中，内部的配合面做了自润滑的结构设计，不需要额外加注润滑脂，长期使用也不会出现转动异响，哪怕是在卫生间、厨房这类湿度较大或者有油烟的环境，材质的耐腐性能也能满足使用要求，不会出现生锈卡滞的问题。

　　从结构细节来看，固定座的卡槽做了导向斜角，安装卷轴时不需要精准对位，稍微用力就能把转动芯卡入固定座的转动位，降低了安装的对位难度；转动芯的轴向做了限位台阶，插入卷轴时能直接顶到卷轴的端面，保证两端的安装距离一致，不会出现卷轴轴向窜动的问题。很多同类产品没有做这个轴向限位，安装时需要反复调整两端的插入深度，不然帘布拉到底的时候会出现一侧歪斜的情况，这个细节设计能大幅降低安装调试的时间。另外，端部的阻尼配合位做了防呆结构，阻尼芯插入时只有唯一的对位角度，不会出现装反导致阻尼失效的问题，哪怕是没有安装经验的用户，也能快速完成阻尼组件的装配。

　　在日常维护方面，这套机构没有易损的小零件，不需要定期拆解维护，表面的积灰用湿抹布擦拭即可，不会因为积灰进入配合间隙导致转动卡滞。如果是用于办公场所的大面积卷帘，这套机构的承重冗余足够支撑更宽更重的帘布，不需要额外更换重型配件，通用性很强。
