适配20x20Sigma机型的3D打印机角支撑件

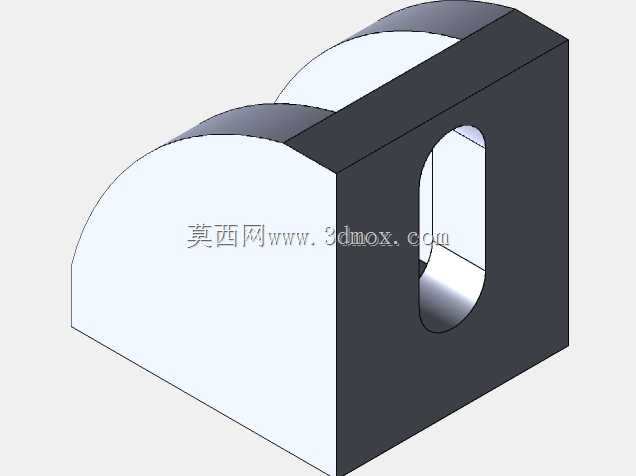

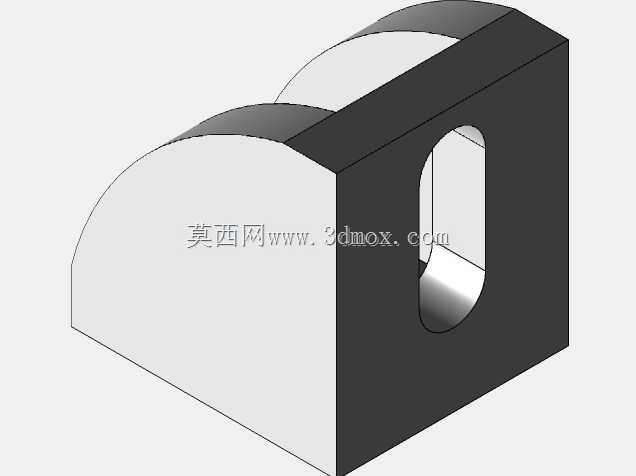

　　在桌面级FDM3D打印机的框架搭建环节，角部连接的刚性直接决定了整机运行的稳定性，尤其是采用2020铝型材搭建的Sigma系列机型，打印过程中喷头快速往复移动、Z轴升降带来的交变载荷，很容易让普通角码连接位置出现应力松弛，长期使用后框架产生细微形变，最终反映到打印件上就是层纹错位、直角偏移、尺寸精度超差等问题。这款角支撑件就是针对20x20规格Sigma机型的框架角部强化需求设计的，区别于市面上常见的薄片状直角角码，它采用了带弧形加强筋的块状结构，从结构力学层面优化了角部的受力传递路径。

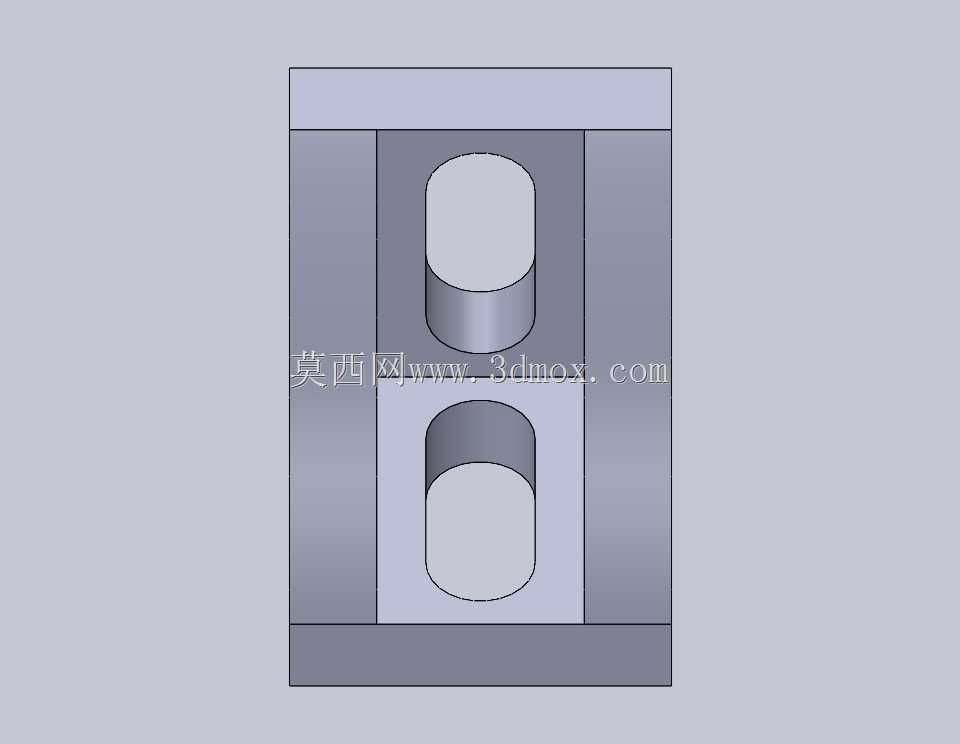

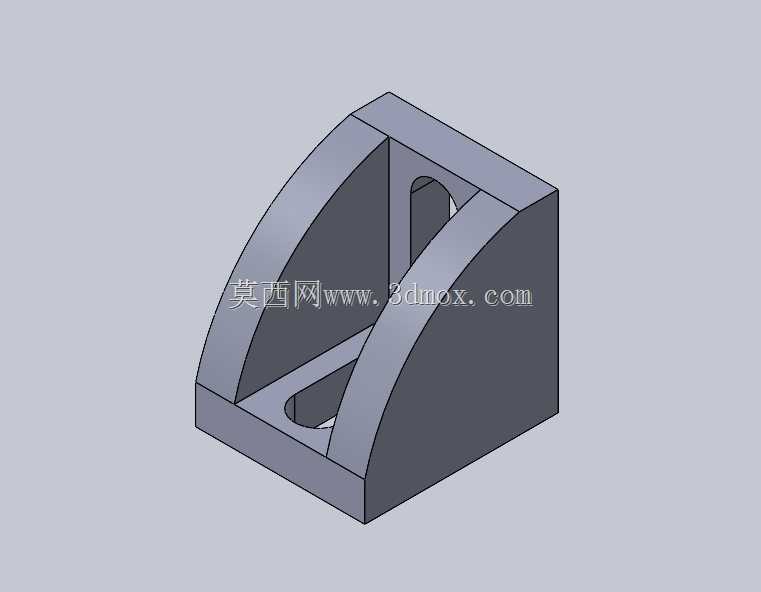

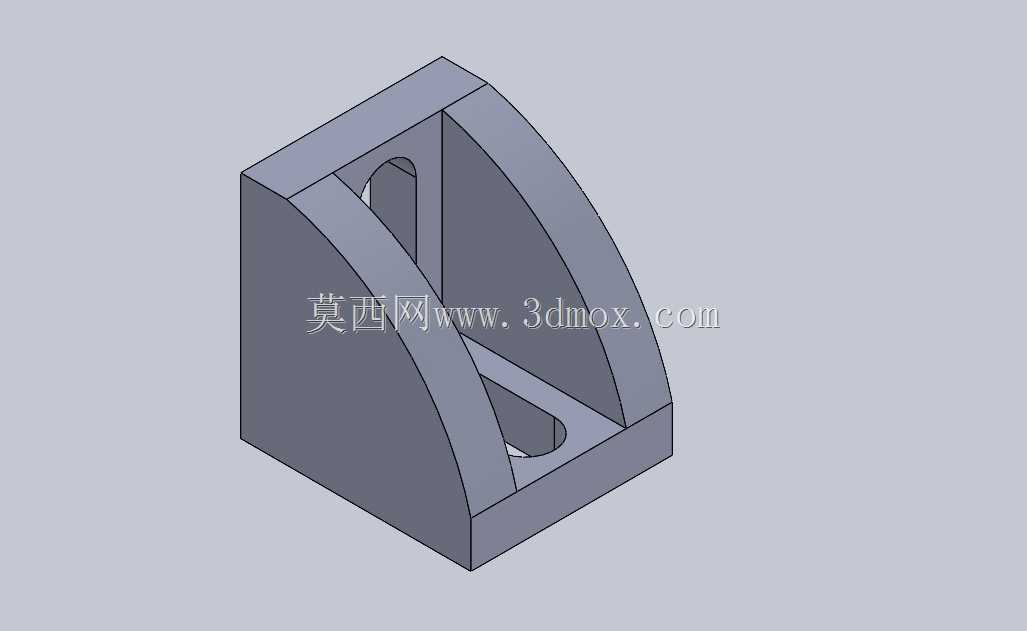

　　从实际安装场景来看，这个角件适配标准2020铝型材的槽宽尺寸，两个互相垂直的安装面分别贴合两根垂直交汇型材的端面侧壁，安装面上预留的长圆孔可以兼容型材槽位的安装公差，不需要对现有型材做二次打孔加工，直接用配套的T型螺栓和法兰螺母就能完成固定，安装时可以顺着长圆孔微调位置，抵消型材切割时的端面垂直度误差，保证两根型材的垂直精度控制在0.1mm以内。很多DIY玩家组装机型时容易忽略角部的抗扭性能，普通直角角码只有两个平面贴合并依靠螺丝的预紧力抗扭，当喷头高速移动产生Y向冲击力时，角部很容易出现微小的转动形变，而这款角件在两个垂直安装面之间设置了大弧度的过渡加强筋，筋板从一个安装面的外边缘平滑过渡到另一个安装面的外边缘，形成了类似三角形加强的封闭受力结构，能把角部受到的弯曲、扭转载荷均匀分散到整个支撑块上，而不是集中在螺丝孔位附近，大幅降低了螺丝长期受交变载荷出现松动的概率。

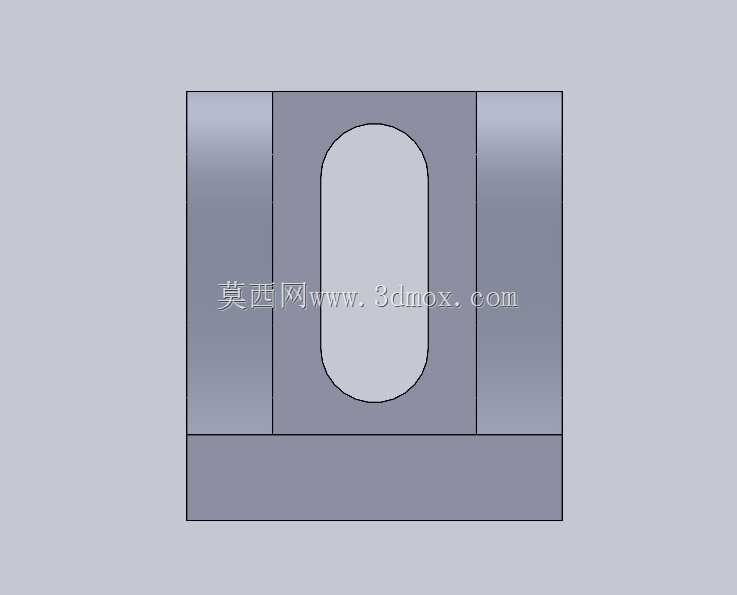

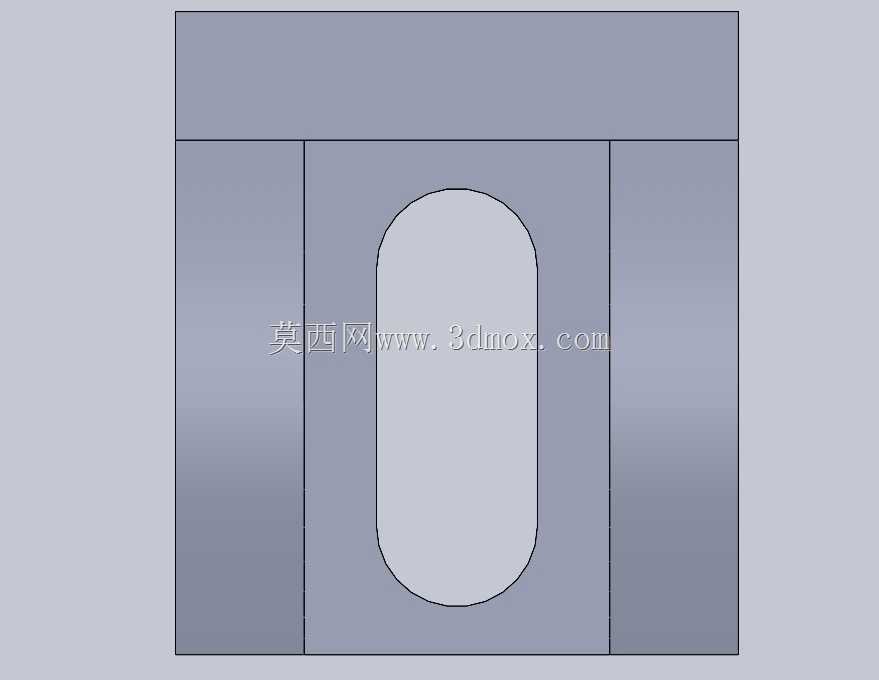

　　在设计细节上，支撑件的内侧做了让位凹槽，刚好避开铝型材交汇位置的内角凸起，保证两个安装面可以完全贴紧型材表面，不会出现因为型材内角干涉导致的安装虚位。中间位置的镂空槽一方面是为了减轻零件自身重量，减少整机的额外负载，另一方面也可以作为走线槽使用，打印机的限位开关线、加热线可以从这个空位穿过，让框架内部的走线更规整，避免线束和运动部件产生干涉。支撑件的外边缘做了R2的圆角过渡，没有尖锐的棱角，安装调试时不会划伤手部或者刮破线材外皮。

　　从实际使用的工况来看，这款角件既可以用在打印机框架底部的四个角，承担整个机架的承重，也可以用在顶部框架的角部以及Z轴立柱和横梁的连接位置，提升Z轴运动的垂直度稳定性。如果是改装高速打印的机型，把所有角部的原有薄角码替换成这款支撑件，能明显感受到高速打印时机架的共振减小，打印出来的薄壁件振纹明显减轻，尤其是打印大尺寸模型时，X、Y轴联动的轨迹精度更稳定，不会因为机架形变导致模型边角出现翘曲或者尺寸偏差。设计时也考虑了不同的制造场景，不管是用FDM工艺自行打印制作，还是采用机加工方式批量生产，这个结构都没有倒扣或者难加工的特征，拔模角度合理，打印时不需要额外添加支撑，直接平放就能打印成型，生产效率高。

　　很多人在调试3D打印机时，总把精度问题归结到导轨、皮带或者喷头校准上，往往忽略了框架本身的刚性是所有精度的基础，角部连接作为框架刚性的薄弱环节，每一个角位的微小形变累积起来，就会对整机精度产生不可忽视的影响。这款角支撑件没有多余的花哨设计，完全从实际受力需求出发，在控制体积和重量的前提下，最大化提升角部连接的刚性和抗扭性能，适配20x20Sigma机型的安装尺寸，不需要修改原有框架结构就能直接替换安装，是提升桌面级3D打印机框架稳定性的实用结构件。
