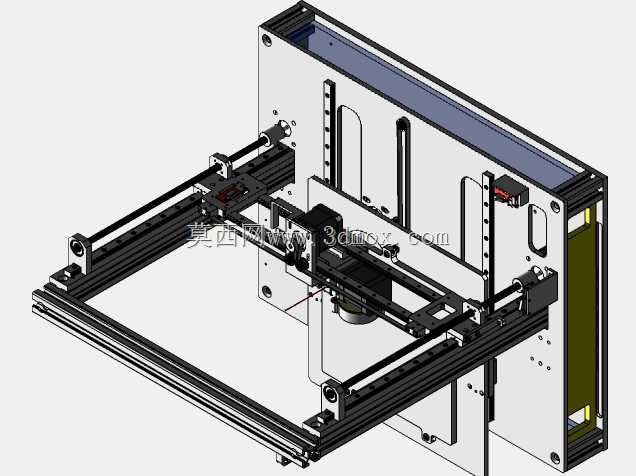

DIY桌面级FDM熔融沉积成型3D打印机结构

　　这套DIY结构的3D打印设备，核心面向个人创客、小型工作室的小尺寸零件快速成型场景，可覆盖手板验证、创意零件制作、教学实训等多类实际使用需求，区别于量产商用机型的封闭化设计，全结构采用外露式模块化搭建逻辑，方便使用者根据自身需求调整行程、更换功能部件。从运动架构来看，设备采用经典的笛卡尔坐标系运动方案，X轴负责挤出组件的横向移动，Y轴承载打印平台完成纵向进给，Z轴通过双导轨支撑实现成型高度方向的精准位移，各轴传动均依托同步带加直线光轴/导轨的组合，兼顾运动顺滑度与搭建成本，铝型材搭建的外框架作为整个设备的承载基体，型材槽道可直接用于安装导轨、限位开关、走线槽等部件，无需额外焊接或复杂机加工，大幅降低DIY过程中的加工门槛。

　　设计过程中优先考虑了部件的通用互换性，所有安装孔位均适配市面标准3D打印配件的安装尺寸，挤出端采用近程挤出的安装布局，可兼容PLA、ABS、TPU等多类常见打印耗材，减少耗材输送过程中的阻力，提升柔性耗材的打印适配性；热床平台采用调平弹簧加调平螺母的手动调平结构，平台下方预留了加热模块的安装空间，可根据使用需求加装热床实现ABS等易翘曲耗材的打印作业。从安装边界来看，设备整体为矩形立式布局，底部框架的长宽尺寸控制在桌面设备的常规范围内，放置时无需额外预留过大的操作空间，后侧预留了控制主板、电源模块的安装位，走线可沿铝型材槽道规整布置，避免运动过程中出现线缆干涉；各轴的限位开关安装位均做了可调设计，

　　可根据实际组装的行程偏差微调触发位置，补偿零件加工与组装过程中产生的累积误差。框架连接处采用标准角件连接，无需复杂的连接工装，组装时仅需常规内六角扳手即可完成主体搭建，X轴的传动带张紧结构做了外露式设计，后期使用中出现皮带松弛时可直接徒手调整张紧度，无需拆解大量部件；打印头的安装板预留了多类喷嘴、散热风扇、自动调平传感器的安装孔位，使用者可根据自身的使用需求拓展自动调平、耗材检测等附加功能，无需重新设计安装支架。Z轴的传动采用丝杆加双直线导轨的导向组合，可有效降低Z轴运动过程中的晃动量，提升层高方向的打印精度，丝杆两端均配置了支撑轴承，避免丝杆长行程下出现挠曲变形；Y轴平台的安装板采用平板式结构，可直接粘贴玻璃面板、

　　柔性磁吸平台等常见打印面板，平台的传动带固定位做了长条孔设计，方便组装时调整皮带的张紧度与平行度，减少运动过程中的卡顿与丢步风险。整个结构的设计没有采用一体化的钣金外壳，所有功能部件均外露布置，一方面方便DIY过程中逐件调试各轴的运动顺畅度，另一方面后期维护更换部件时无需拆解外壳，可直接对故障部件进行更换；走线位置预留了扎带固定孔，可将电机线、限位开关线、加热线等规整固定在框架上，避免运动过程中线缆与运动部件产生摩擦，延长线缆使用寿命。在实际使用场景中，这类DIY结构的3D打印机可根据使用者的需求调整成型尺寸，若需要更大的打印行程，仅需更换对应长度的铝型材、光轴、丝杆与同步带即可完成拓展，无需重新设计整体连接结构，相比量产封闭机型具备更高的改装自由度，适合有一定动手能力的使用者根据自身的使用需求做定制化调整，满足个性化的零件制作需求。
