小型四旋翼无人机承载机架结构设计

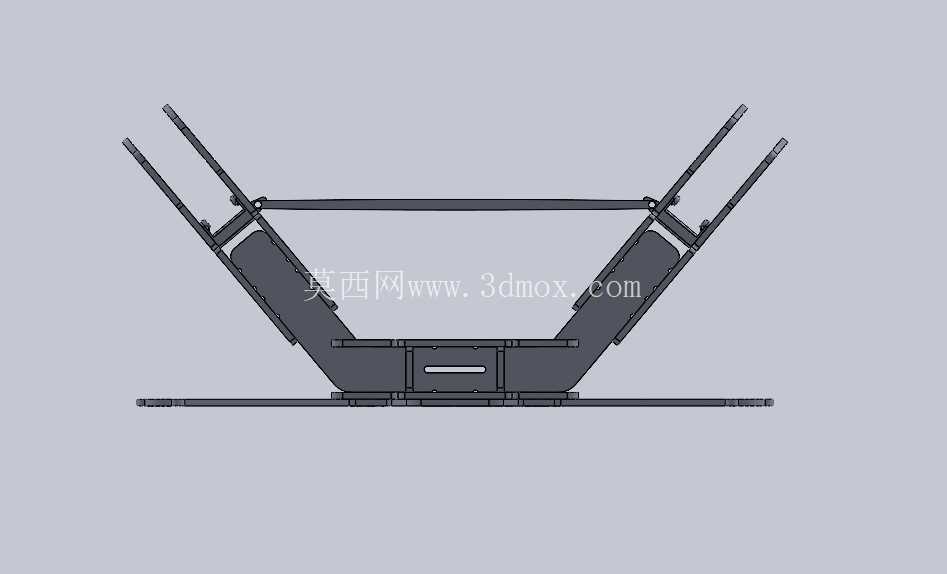

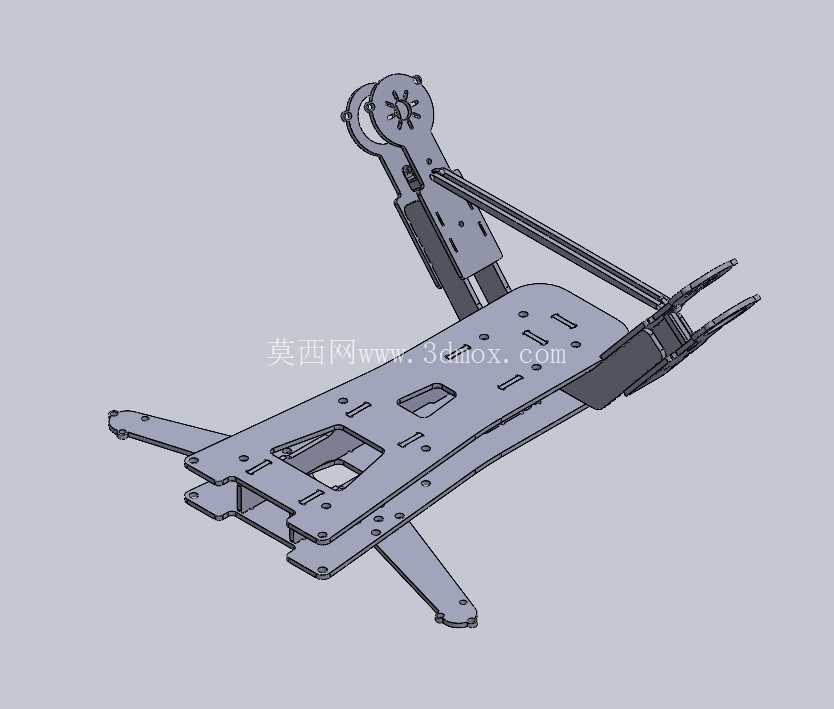

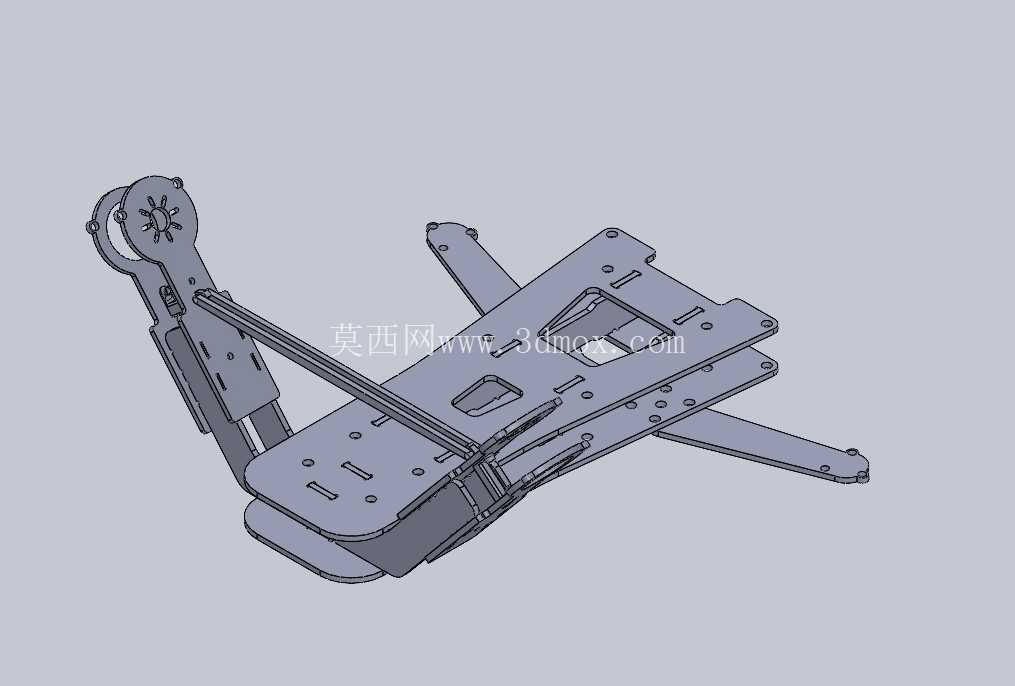

这款机架的结构设计围绕小型四旋翼飞行器的实际作业需求展开，核心承载板采用一体化铣削成型思路，板身预留的多组规则安装孔位，可直接适配主流飞控板、电调、电池模块的固定需求，无需额外打孔改造，能大幅缩短整机装配周期。从实际应用场景来看，这类机架可适配消费级航拍、小型园区巡检、轻量化植保作业等多种低空作业场景，不同场景下的载荷安装需求都能通过板身的预留孔位完成适配，比如搭载轻量化航拍云台时，可通过前端延伸的安装臂完成云台固定，避免云台与旋翼气流产生干涉；搭载小型作业载荷时，板身中部的镂空区域可预留走线空间，避免线路缠绕旋翼引发飞行故障。

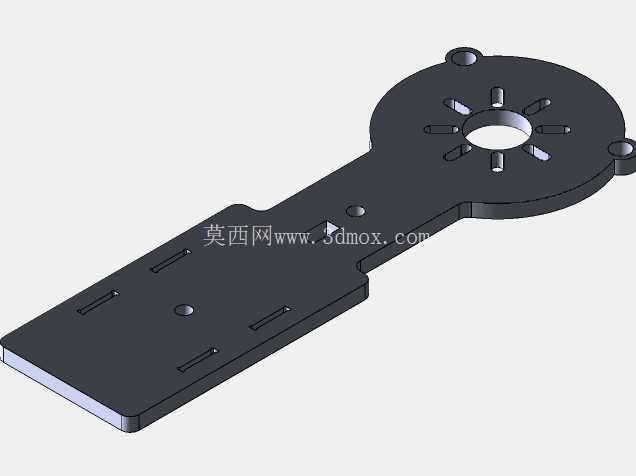

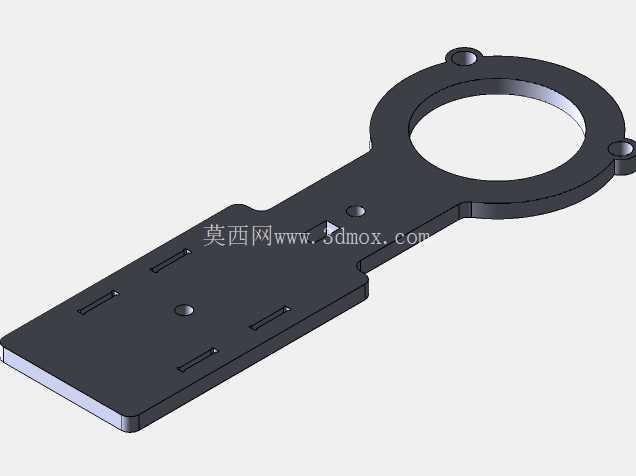

设计过程中优先考虑了机架的抗扭刚性与自重的平衡，主承载板采用下沉式结构设计，将核心电子元件的安装位置下沉至机架重心平面以下，能有效降低整机重心高度，提升飞行过程中的姿态稳定性，减少飞控系统的姿态修正频次，间接延长续航时长。机架的机臂安装位采用快拆式卡槽结构，机臂插入卡槽后通过两颗侧向固定螺丝完成锁紧，日常作业中若出现机臂碰撞损坏，无需拆解整机电装部件即可完成机臂更换，降低外场作业的维护难度。机臂末端预留的电机安装孔位适配主流22系列、23系列无刷电机的安装尺寸，孔位周边做了局部加厚处理，可抵消电机高速运转产生的振动，避免振动传递至飞控板引发姿态漂移。

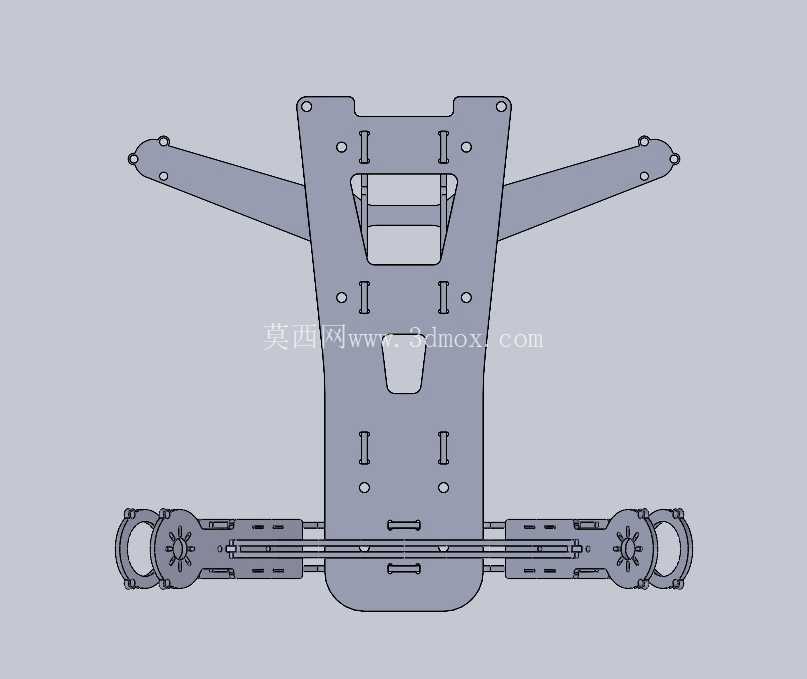

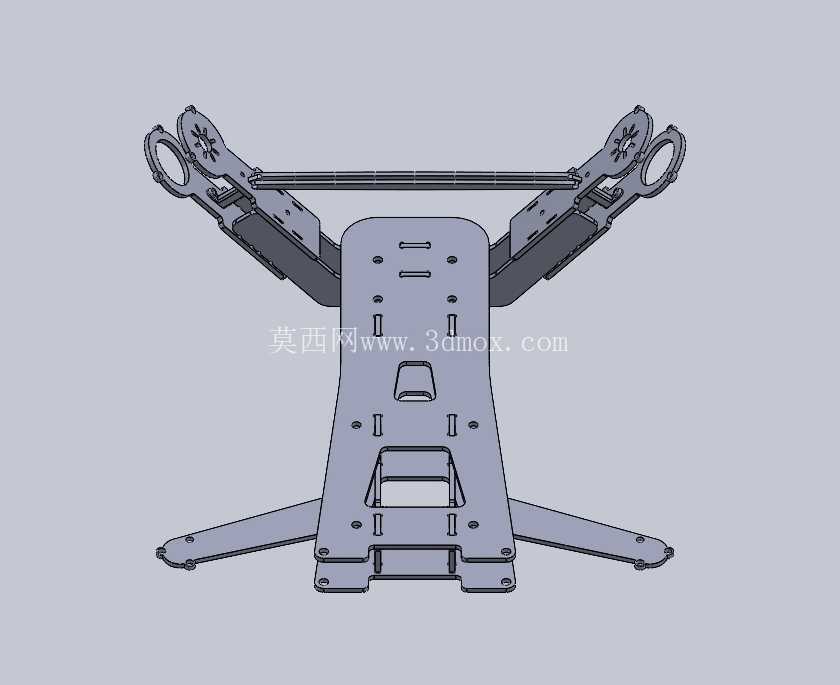

从安装边界来看，主承载板的长宽尺寸控制在180mm*120mm范围内，可适配轴距280mm至350mm的四旋翼机型，机臂展开后整机最大对角尺寸不超过380mm，可满足多数消费级无人机的收纳尺寸要求，放入常规双肩包的数码隔层即可完成携带。机架前端的延伸支架预留了图传天线、GPS模块的安装位，天线安装位置高出主承载板平面25mm，可避免板身金属部件对信号产生屏蔽，提升图传与定位信号的稳定性。板身的多组长条形镂空槽并非单纯为了减重，这些槽位可作为电调、电池的散热风道，飞行过程中迎面气流可通过镂空槽穿过电调与电池表面，带走电子元件工作产生的热量，避免长时间飞行出现电调过热保护的问题。

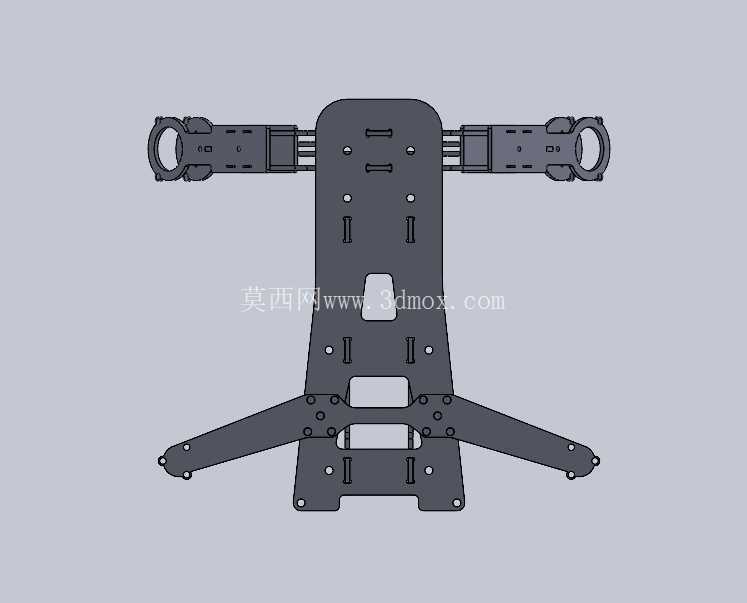

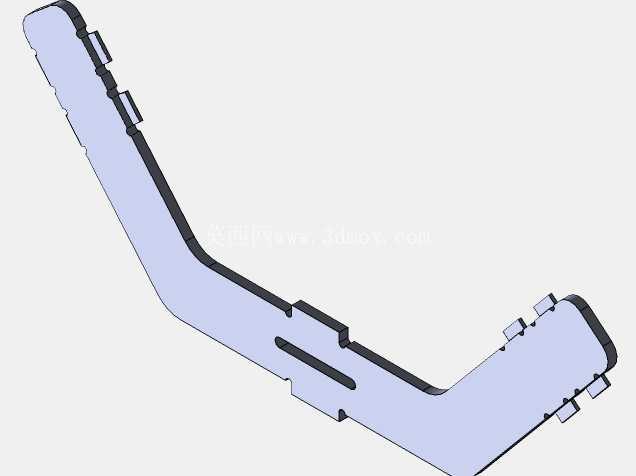

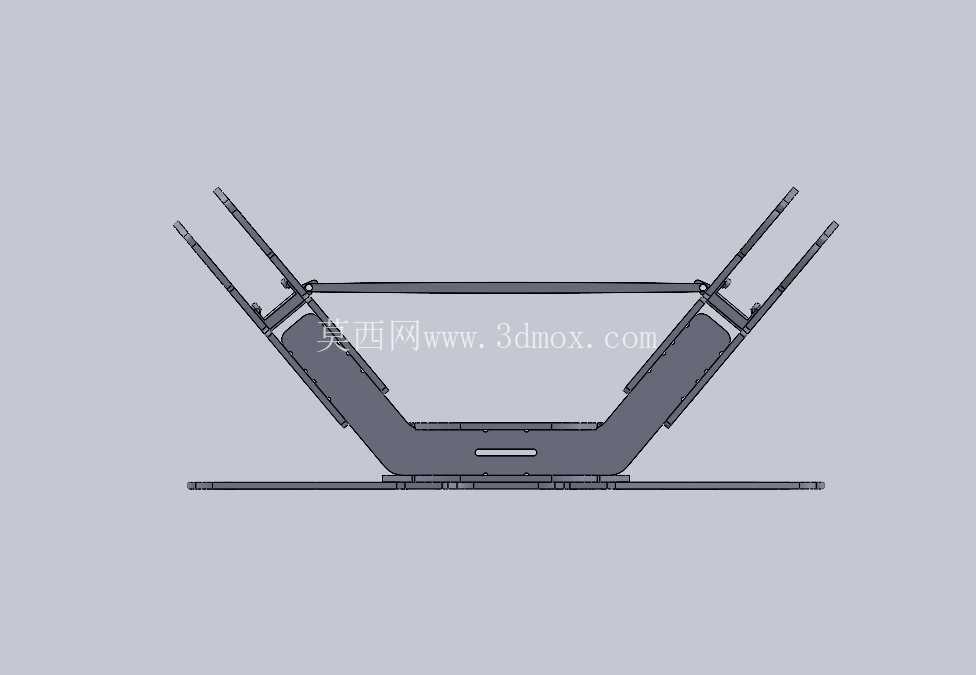

机架尾部预留的电池绑带穿槽，可适配宽度20mm以内的尼龙绑带，能够固定2S至4S规格的锂聚合物电池，电池安装位置可沿穿槽方向前后调整15mm，方便使用者根据搭载的载荷重量调整整机重心位置，确保重心落在旋翼升力中心范围内，减少飞行过程中的动力损耗。起落架支臂采用向下倾斜的一体式结构，支臂末端做了圆弧过渡处理，降落时可通过支臂的微小形变吸收落地冲击，避免冲击力直接传递至板身的电子元件，支臂的倾斜角度经过反复验证，可确保降落时机身倾斜角度不超过15度时不会出现侧翻，同时支臂的长度不会遮挡下置云台的拍摄视角，不会在航拍画面中出现机架穿帮的问题。

在结构细节处理上，所有安装孔位的边缘都做了0.5mm的倒角处理，既可以避免安装时刮伤线材绝缘层，也能消除板材加工产生的应力集中点，提升机架整体的抗疲劳强度，在频繁起降的振动环境下不会出现孔位开裂的问题。机臂与主承载板的连接位置设计了定位凸台，机臂安装时凸台可嵌入机臂的定位槽内，抵消电机运转产生的扭转力，避免长期飞行后固定螺丝松动导致机臂角度偏移。整个机架没有冗余的结构设计，每一处开孔、每一段加强筋的位置都经过受力仿真验证，在保证结构强度满足1.5kg最大起飞重量要求的前提下，尽可能压缩机架自重，裸架重量可控制在80g以内，为载荷与电池预留更多的重量空间。
