波士顿Swing5300动力电芯结构三维建模

　　在户外便携储能、低速电动代步车、小型工业备用电源的结构开发环节，动力电芯的安装适配一直是结构工程师需要重点打磨的细节，这款Swing5300规格的动力电芯建模，完全还原了量产电芯的实际结构特征，能直接嵌入到各类电池包的装配设计流程中，省去逆向测绘的重复工作量。从实际使用场景来看，这类大容量动力电芯常被应用在便携储能电源的电芯组搭建、电动滑板车的动力源替换、小型工业巡检机器人的供电模块设计中，部分户外作业的便携检测设备也会选用该规格电芯作为内置电源，其稳定的放电特性能够适配持续功率输出的工况需求。

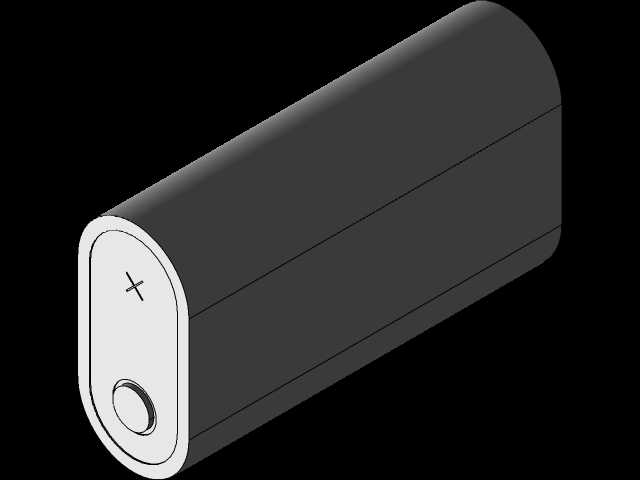

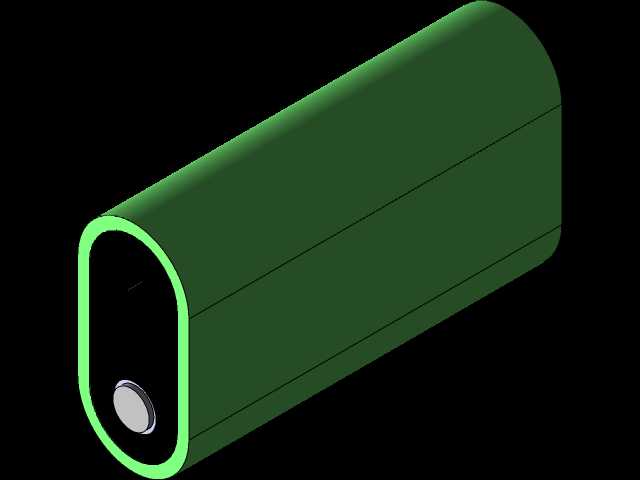

　　从结构设计逻辑来看，建模过程中优先还原了电芯的壳体轮廓特征，不同于常规18650圆柱电芯的正圆形截面，这款电芯采用了带切边的类圆柱外形，壳体表面预留的排气侧标识位置完全对齐量产件的实际布局，建模时特意保留了壳体端面的极柱安装凸台结构，极柱的凸起高度、端面直径都按照实际装配公差做了还原，能够直接匹配铜排连接、镍片焊接的装配仿真需求。在安装边界的尺寸处理上，建模严格遵循电芯的实际安装尺寸要求，壳体的轴向长度、截面最大宽度、切边位置的平面宽度都做了精准还原，设计电池仓时可以直接调用该模型做干涉检查，不需要额外调整尺寸余量；电芯壳体的壁厚按照量产铁锂电芯的常规壳体厚度做了实体建模，在做热仿真分析时，可以直接赋予壳体材料属性，模拟充放电过程中的壳体散热路径，不需要额外抽壳处理。

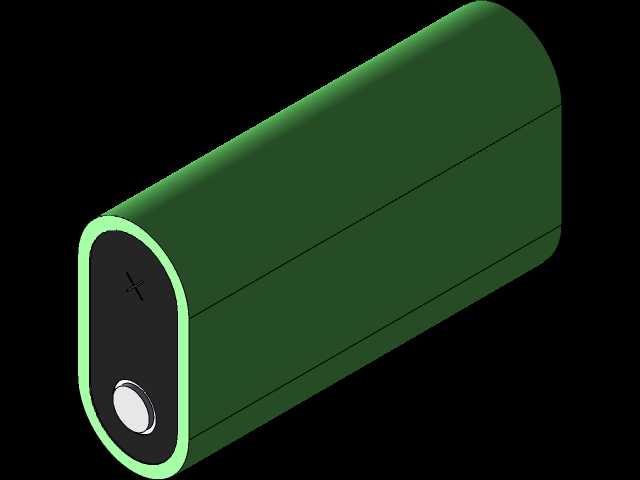

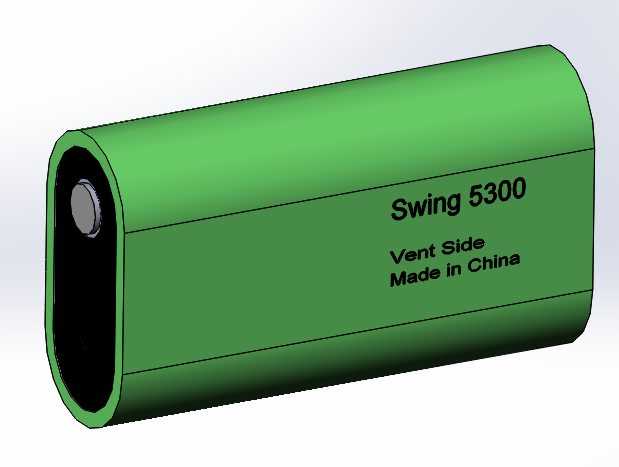

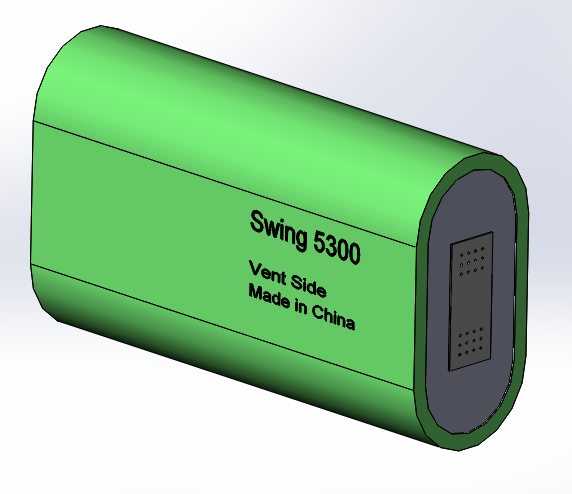

　　从功能特性的还原度来看，模型保留了电芯表面的标识区域位置，结构设计时可以根据实际产品的丝印需求调整标识内容，不会影响整体装配关系；电芯端面的极柱位置做了独立的实体拆分，在做电池PACK的连接结构设计时，可以直接在极柱端面绘制连接片的安装基准，快速完成串并联连接结构的设计，不需要重新定位极柱的中心坐标。在实际的结构选型过程中，很多工程师容易忽略电芯切边位置的安装定位作用，这款模型特意将切边平面做了平整化处理，设计电池仓的定位筋时，可以直接以该平面作为定位基准，限制电芯在仓体内的周向转动，避免使用过程中因为震动导致极柱连接片受力脱落；同时建模时考虑到了电芯外包绝缘膜的厚度余量，在壳体外表面预留了对应的装配间隙，设计电池仓内壁尺寸时不需要额外增加绝缘层的厚度补偿，能够有效减少后期打样时的尺寸适配问题。

　　针对不同应用场景的装配需求，模型的壳体部分做了独立的实体分层，在做灌胶工艺的电池包设计时，可以直接提取壳体内外表面生成灌胶区域的实体，快速计算灌胶量，也能模拟灌胶层对电芯的固定支撑效果；在做快拆结构的电池包设计时，可以基于电芯的外轮廓直接绘制卡扣、固定扎带的安装位置，验证快拆结构的抱紧力是否满足震动工况的使用要求。不同于常规的理想化电芯建模，这款模型还原了量产电芯端面的细微倒角特征，在做自动化装配线的机械手抓取仿真时，倒角结构能够更真实地模拟机械手夹爪与电芯端面的接触状态，避免因为模型棱角过于尖锐导致的仿真结果偏差，也能为夹爪的仿形设计提供准确的轮廓参考。
