9毫米规格手枪弹内部结构三维建模

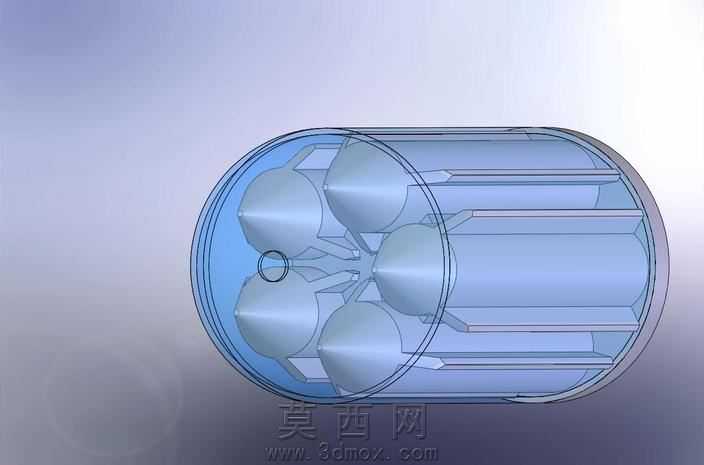

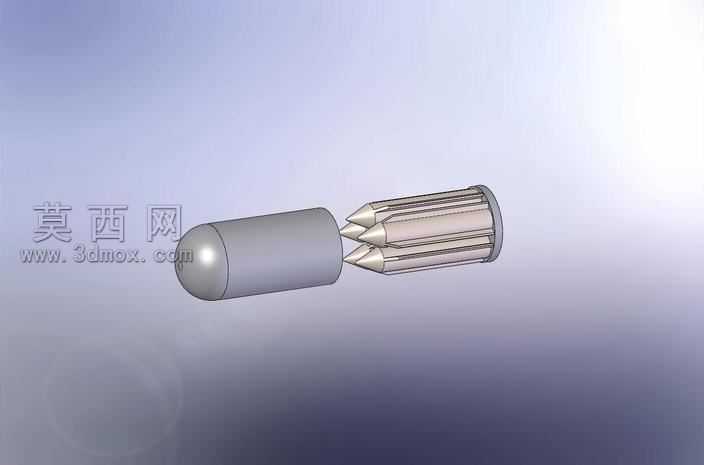

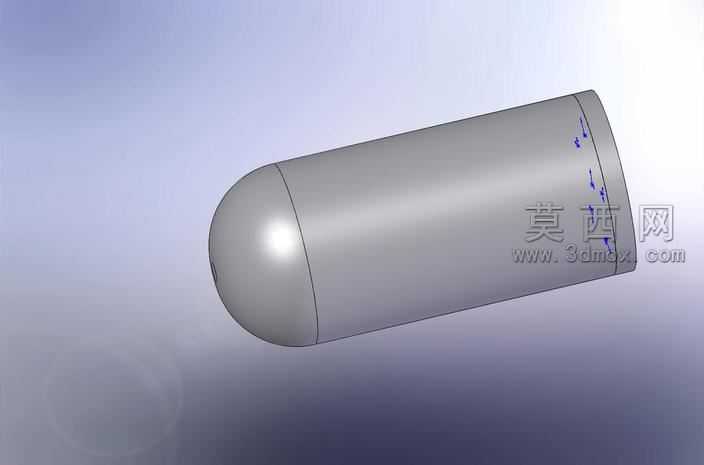

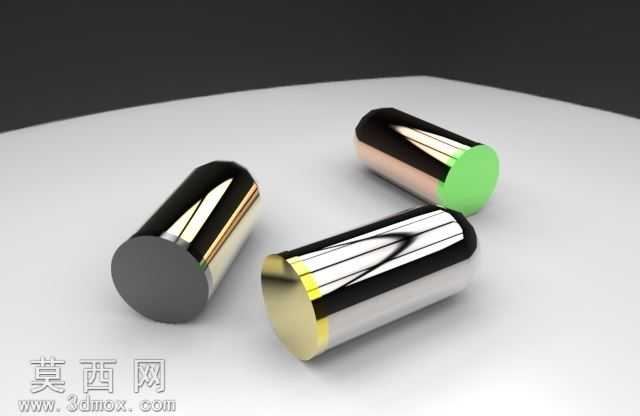

本模型为9×19毫米规格手枪弹的全结构三维建模成果，建模过程严格参照该型弹药的真实尺寸比例与内部构造逻辑完成，整体采用半透明剖切展示形式，可清晰呈现弹药从弹头到弹壳内部的全部装配关系。建模阶段首先以弹壳的回转体外形为基准，通过旋转凸台特征构建弹壳的外部轮廓与内部装药腔体，精准还原弹壳口部的收口弧度、壳体的壁厚渐变以及底部底火安装位的凹槽结构，保证外部轮廓与真实弹药的几何特征完全匹配。弹头部分采用多瓣式成型结构建模，还原了被甲包裹弹芯的装配逻辑，弹头与弹壳口部的过盈配合位置做了精准的尺寸约束，还原真实弹药的紧口装配特征。内部结构部分，对发射药的装填区域做了腔体化建模，同时还原了底火组件与传火孔的连通结构，剖切视角下可清晰观察到底火激发后火焰传递至装药腔的路径结构。模型渲染阶段采用半透明玻璃质感材质赋予弹壳外壁，在保留弹壳外部轮廓辨识度的同时，让内部的弹头尾部、装药空间、底火组件等结构完全可视化，弹头部分采用金属哑光材质区分，突出弹芯与被甲的结构层次，内部的支撑定位结构采用浅蓝灰色工程塑料质感材质，清晰呈现各部件的装配位置关系。设计过程中重点考量了弹药各部件的同轴度约束，从弹头弧形部、弹芯、装药腔到底火安装位全部以弹壳中心轴线为基准做同轴配合，还原真实弹药生产过程中的形位公差要求，同时对弹壳内部的台阶定位结构做了细节还原，保证弹头压入后定位准确，不会出现轴向窜动的结构问题。模型整体结构完整，无缺失的装配部件，剖切展示的形式既可以用于弹药结构原理的科普演示，也可作为轻武器相关设计的参考素材，各部件之间的配合间隙、尺寸比例均经过反复校验，符合该型弹药的真实工程参数要求。
