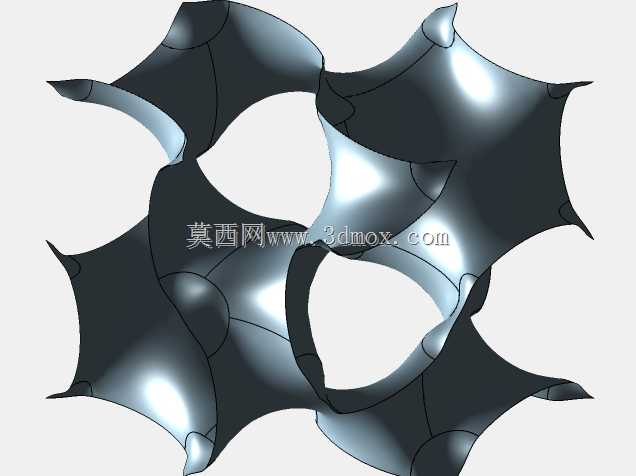

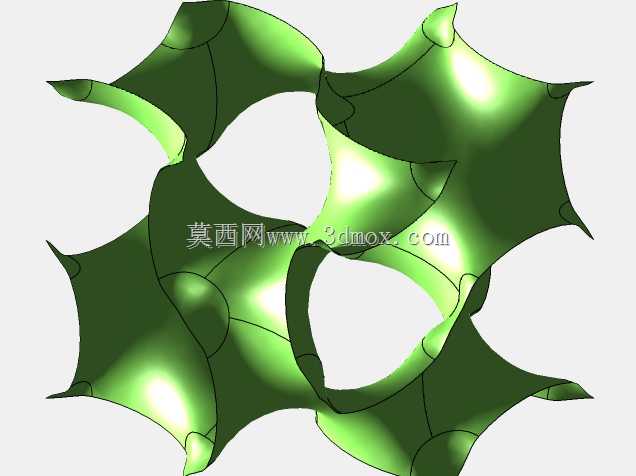

螺旋二十四面体异形旋翼结构设计

　　该结构的设计初衷是探索非传统翼面在低雷诺数流体环境下的做功效率，区别于常规平直翼、后掠翼的气动布局，整体采用螺旋二十四面体的拓扑衍生形态，打破了传统旋翼单叶片沿径向排布的固有思路，将多组曲面翼片沿中心环向连续扭转衔接，形成一体化的无接缝承力结构。从实际应用场景来看，这类异形旋翼结构可适配小型低空探测飞行器的升力组件、密闭管道内的流体搅拌推进构件，或是小型风能捕获装置的动力转换端，在空间受限、对紊流适应性要求较高的工况下，其多向迎角的曲面布局能更好地捕捉不同方向的流体动能，减少传统旋翼在紊流场中容易出现的升力波动问题。

　　设计过程中首先对螺旋二十四面体的空间棱线做了曲率优化，没有直接沿用数学几何模型的尖锐棱边，而是将所有翼片的边缘做了R角过渡处理，避免应力集中在棱线位置，同时降低翼片切割流体时产生的高频涡流噪音。中心区域采用环形贯通的安装基座，预留的安装孔位沿环向均匀分布，可适配不同规格的动力输出轴，安装边界的同轴度公差控制在0.02mm范围内，保证高速旋转时的动平衡性能。翼片的曲面厚度从根部到外缘做了渐变处理，根部与中心环衔接位置厚度最大，保证结构连接强度，外缘位置厚度收窄，降低旋转时的翼尖涡流损耗，整体外形的最大回转直径可根据实际安装空间做等比例缩放，缩放过程中曲面的曲率连续性保持G2级别，不会出现曲面畸变问题。

　　从功能特性来看，该结构在旋转过程中，每一片曲面翼片都会在不同旋转相位形成连续变化的迎角，相比传统旋翼固定迎角的设计，能在更低的转速下获得足够的升力或推力，同时多组翼片的对称布局抵消了部分旋转时的侧向力矩，降低了动力输出端的轴承负载。需要注意的是，该结构目前的曲面形态还未做极致的气动优化，在部分转速区间会存在局部紊流导致的效率损失，实际投入使用前可根据具体工况的流体参数，对翼片的扭转角度、曲面弧度做针对性调整，比如用于空气环境下的升力组件时，可适当减薄翼片外缘厚度，提升翼面的光滑度；用于液体环境下的搅拌推进时，可适当加大翼片根部的过渡圆角，提升结构的抗腐蚀疲劳性能。

　　建模过程中优先保证了曲面的可加工性，所有翼片的曲面均采用可展开的直纹面与自由曲面组合，不存在倒扣的封闭结构，既可以采用五轴铣削直接加工金属材质的原型件，也可以通过光敏树脂3D打印制作轻量化的测试样件，不需要额外添加支撑结构就能完成打印成型。安装时需要注意中心环与动力轴的配合公差，建议采用过渡配合加顶丝固定的方式，避免高速旋转时出现结构松动，同时要做整机动平衡校准，将剩余不平衡量控制在G2.5等级以内，防止旋转时产生异常振动影响设备整体寿命。
