Smart fortwo微型车后尾灯结构设计

　　作为常年和汽车外饰件打交道的结构工程师，拿到这款微型车尾灯的数模时，最先关注的是它和车身侧围的匹配边界。这类两门微型车的尾部造型圆润，尾灯没有采用常规三厢车的竖向或横向大尺寸布局，而是贴合后翼子板的弧面做了随形设计，安装点位全部隐藏在灯壳内侧的卡扣座上，和车身钣金的贴合面预留了0.8mm的密封胶条安装槽，避免雨天行车时泥水渗入灯腔内部。

　　从实际使用场景来看，这款尾灯集成了行车示宽、制动警示、转向提示三个核心功能，灯腔内部的配光镜曲面做了渐变的壁厚处理，靠近外侧的区域壁厚稍薄，能够让转向灯光源的照射角度覆盖侧后方45度范围，满足微型车在狭窄街巷转向时的侧方警示需求，避免非机动车或行人因为视野盲区误判车辆动向。灯壳底座采用的是耐候性改性PP材质，和红色透光面罩的连接采用超声波焊接工艺，焊接筋的高度设计为1.2mm，既能够保证焊接后的连接强度，也不会因为焊筋过高导致焊接溢料影响外观面的整洁度。

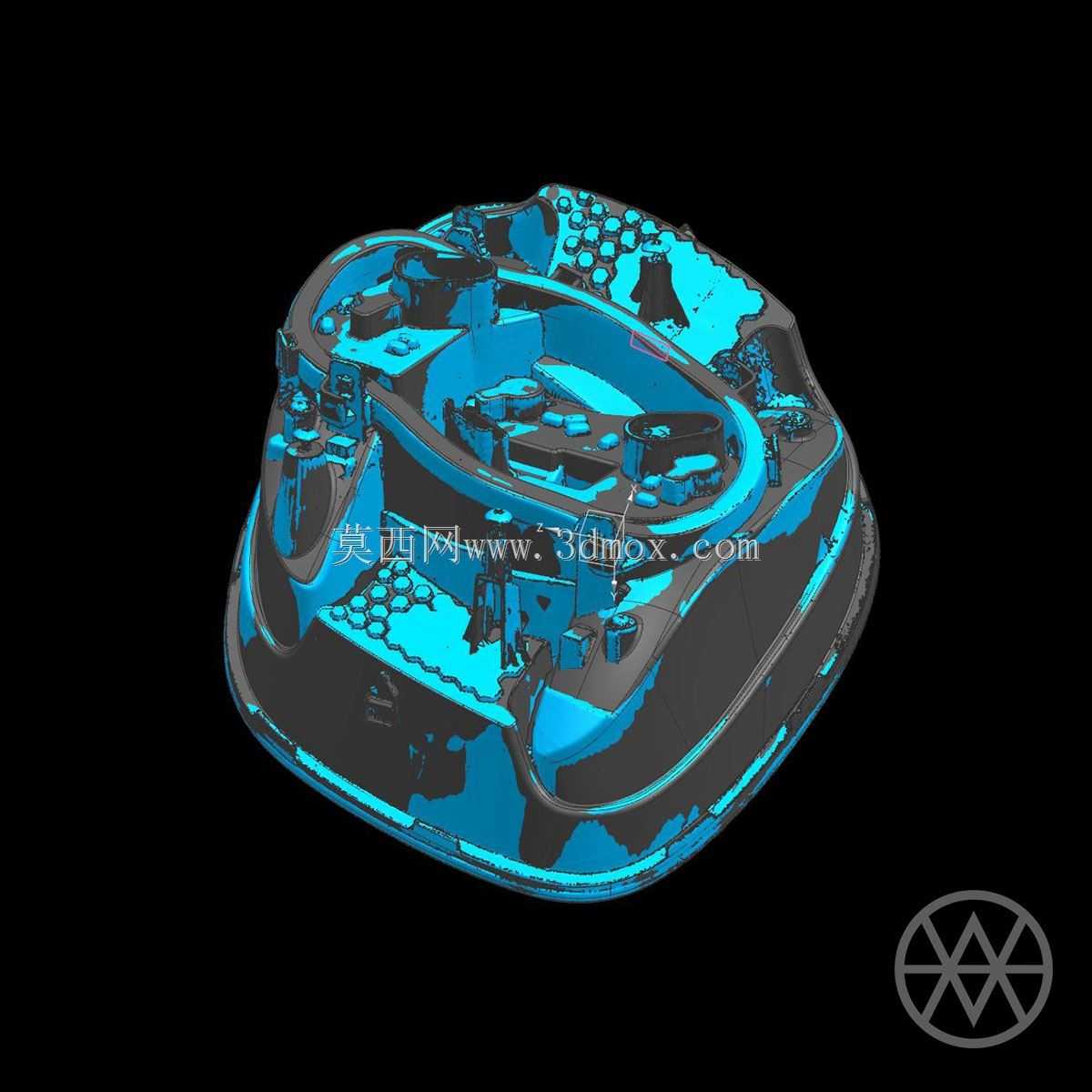

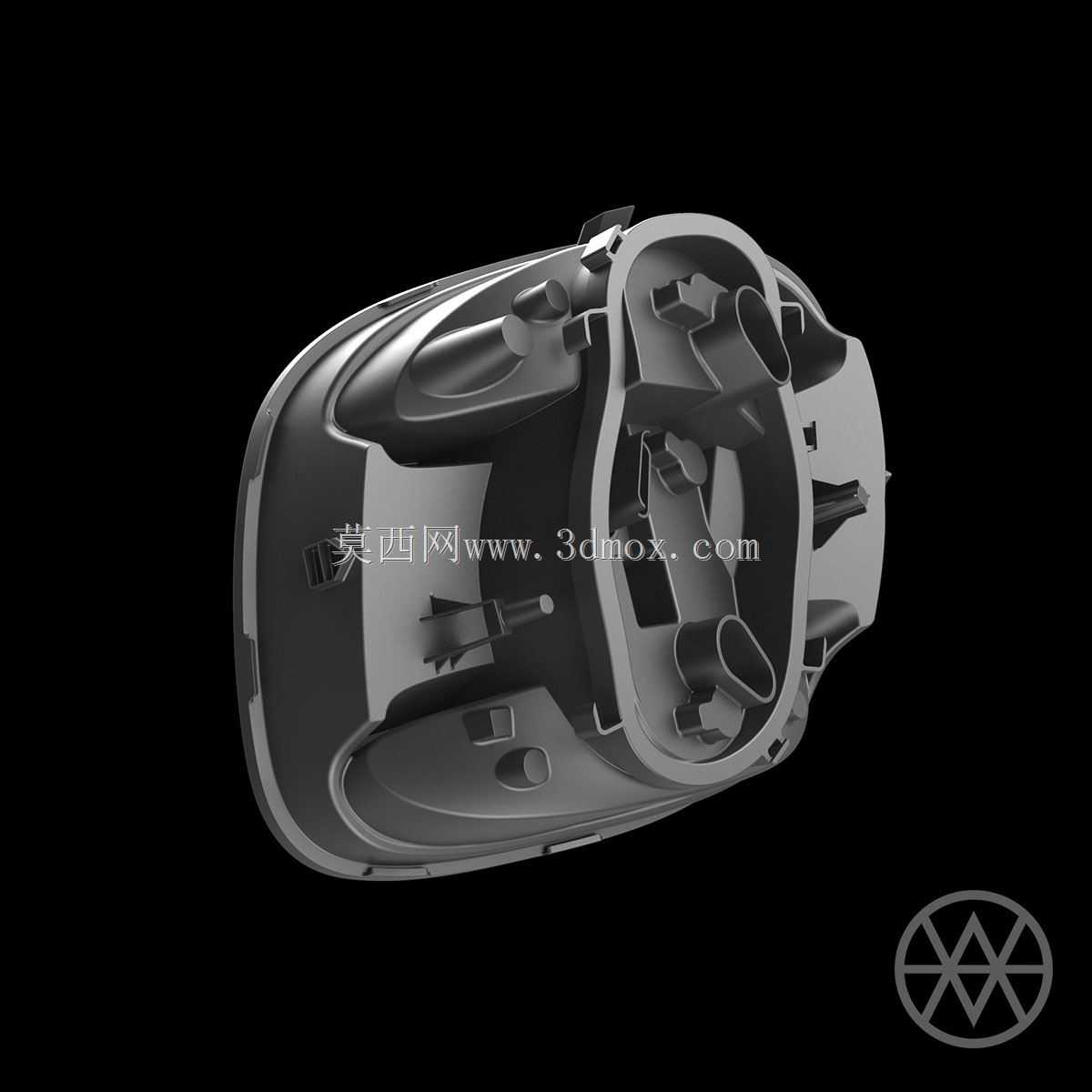

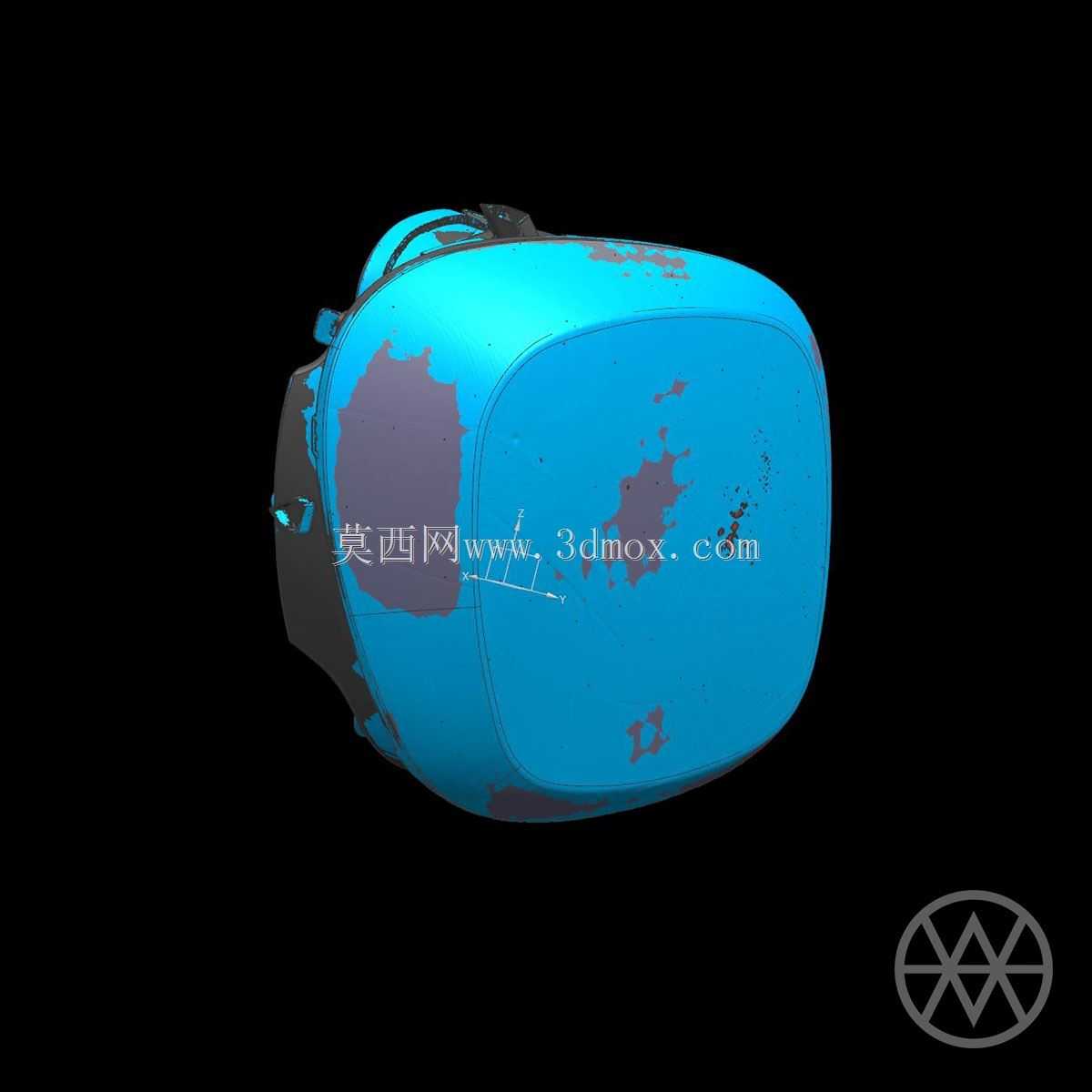

　　做逆向结构还原的时候，最先拆解的是灯体和车身的安装定位结构，三个卡扣安装点呈三角形分布，其中上方的卡扣带定位销结构，装配时可以先卡入定位销完成初定位，再按压其余两个卡扣完成固定，整个装配过程不需要额外的紧固件，总装线上的单工位装配时长可以控制在8秒以内，符合微型车生产线快节拍的装配要求。灯体的外侧边缘做了一圈R3的圆角过渡，和车身翼子板的分缝间隙控制在均匀的1.5mm，既能够抵消车辆行驶过程中钣金的轻微形变，也不会因为间隙过大影响尾部的整体视觉一致性。

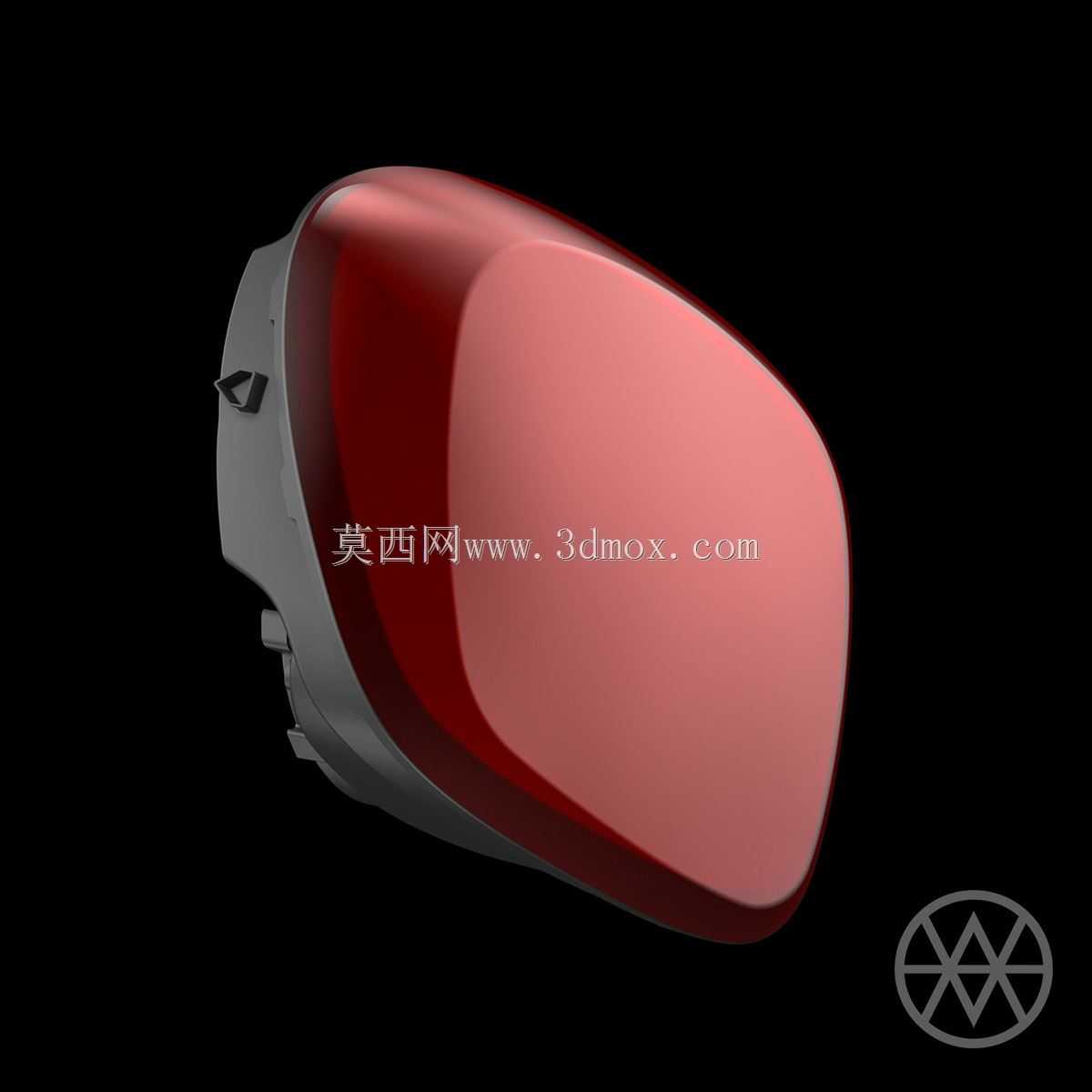

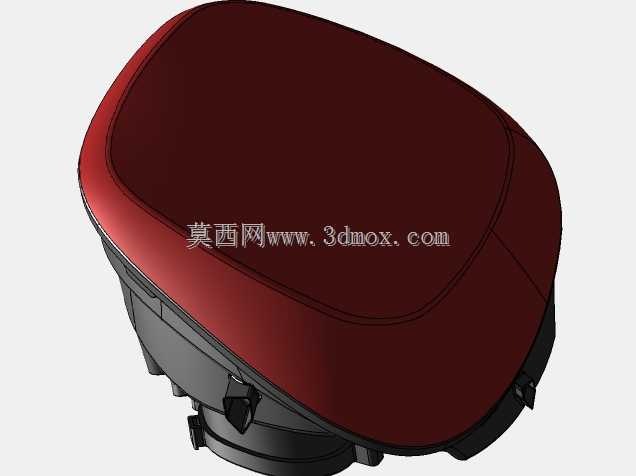

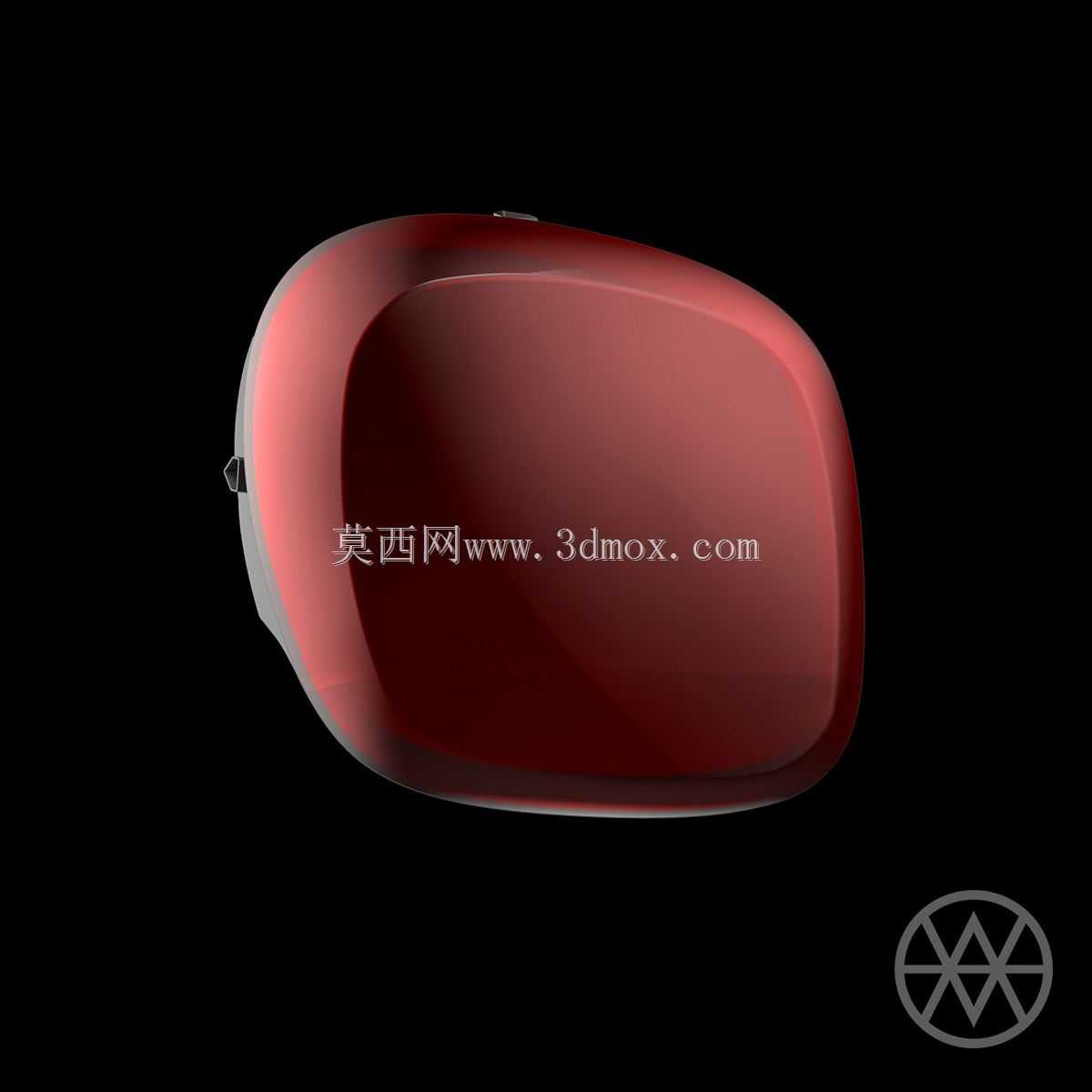

　　透光面罩的红色区域做了两层光学结构，外层是光滑的高透红外面，内层靠近光源的位置做了微棱镜纹理，不需要额外增加反光碗的深度就可以让光源的光线均匀扩散，避免出现局部亮斑影响后方车辆驾驶员的视线。灯腔内部的光源安装基板预留了标准的接插件接口，和整车线束的对接采用卡扣式防水接插件，接插件的密封圈压缩量设计为25%，能够满足高压洗车时的防水要求，不会因为水流冲击导致接插件短路引发灯具故障。

　　考虑到微型车的尾部碰撞缓冲空间有限，灯壳的内侧靠近车身的位置做了三个溃缩筋结构，当发生低速尾部碰撞时，溃缩筋会先发生形变吸收冲击能量，避免灯体碎裂后碎片飞溅，同时也能降低碰撞时对车身钣金的损伤，减少轻微事故后的维修成本。灯体的整体重量控制在280g以内，不会因为过重导致长期使用后卡扣松动出现灯体下垂的问题，和车身连接的卡扣座做了加强筋结构，加强筋的厚度为1.5mm，和底座的连接采用圆角过渡，避免应力集中导致卡扣座在低温环境下发生脆断。

　　在做数模校验的时候，特意模拟了车辆在-40℃到85℃的环境温度变化下的形变情况，透光面罩和灯壳底座的材质线膨胀系数差异带来的形变量控制在0.3mm以内，不会因为温度变化导致焊接处开裂，也不会出现面罩和灯体之间的间隙变化影响密封性能。灯体的下部预留了一个微小的通气孔，通气孔上贴有防水透气膜，能够平衡灯腔内部和外部的气压差，避免长时间使用后灯腔内部出现起雾凝结的情况，保证灯具的透光效果不会因为水汽附着受到影响。

　　这类微型车的用户大多在城市狭窄道路通行，频繁的启停和转向对尾灯的警示可靠性要求很高，整个灯体的电路部分做了独立的绝缘防护，光源基板和灯壳之间预留了2mm的安全间隙，即使车辆行驶在颠簸路面出现基板轻微位移，也不会出现电路短路的问题。配光设计上严格遵循机动车运行安全技术规范的要求，制动灯的发光强度在轴线方向能够达到法规要求的下限值以上，同时不会因为亮度过高造成后车驾驶员眩目，在夜间跟车时能够给后车留出足够的反应距离。
