俄规机动车号牌固定安装框架结构

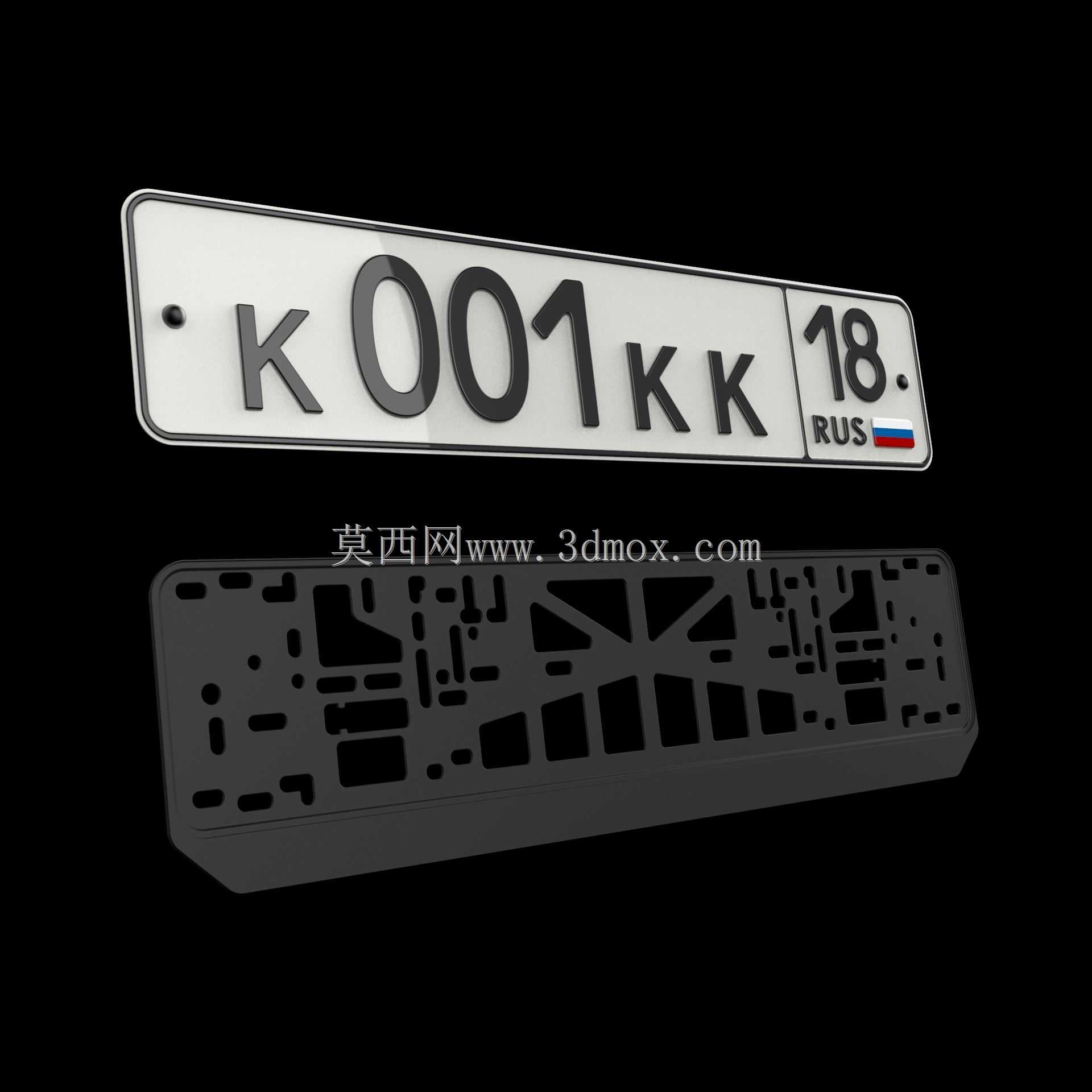

　　做汽车外饰结构设计快十二年，前阵子给对俄出口的乘用车型做外饰件适配，最先卡壳的就是号牌安装位的匹配问题——俄方现行的民用车辆号牌尺寸和国内蓝牌完全不是一个规格，单块号牌长度接近520mm，高度是112mm，右侧还带专属的区域标识段，常规的通用车牌架要么卡不住号牌边缘，要么会遮挡右侧的国别与区域标识，过不了当地的车检规范。

　　这次做的这个号牌框架，首先把安装边界卡死了：框架整体内空尺寸严格匹配俄规号牌的外廓公差，单边预留0.8mm的装配间隙，既不会因为尺寸过紧导致号牌插装困难，也不会因为间隙过大在车辆高速行驶时产生号牌震颤异响。框架的边框宽度做了严格控制，上、左、下三边的压边宽度统一是12mm，右侧对应区域标识段的压边特意收窄到5mm，完全避开号牌上的字符印刷区域，不会出现遮挡号牌的合规性问题。

　　从实际使用场景看，俄罗斯境内多数城市冬季道路撒盐融雪的频率极高，普通的薄铁皮车牌架用两三个冬季就会从焊缝位置开始锈蚀，锈水顺着保险杠流下来会在漆面上留下很难清理的锈迹，所以这个框架在结构设计时特意做了一体弯折的包边结构，没有外露的拼接焊缝，背面的安装脚位做了加高处理，框架和安装基面之间留出3mm的排水间隙，融雪水、雨水可以顺着间隙自然流走，不会在框架背面存积液腐蚀基材。

　　安装点位的设计也做了适配优化，框架背面预留了两组可调式安装腰孔，孔位的调节范围覆盖了俄系乘用车、欧系进口车在俄销售车型的前后保险杠号牌安装孔距，不需要用户在保险杠上额外打孔，直接用车上原有的号牌安装螺丝就能固定。腰孔周边做了局部加厚的凸台，螺丝锁紧时的压力会分散到凸台整个接触面上，不会因为长期颠簸导致框架安装孔位开裂。

　　框架的正面做了微向内收的1.5度斜角，一方面是插装号牌的时候可以顺着斜角顺利滑入卡槽，不需要硬掰边框对位，另一方面车辆行驶时迎面的气流会顺着斜角压在号牌表面，抵消一部分号牌高速下的振颤，减少行驶过程中号牌和框架碰撞产生的异响。卡槽的内部深度做了8mm，号牌插入后整个边缘都被卡槽包裹，哪怕是经过非铺装路面的剧烈颠簸，号牌也不会从框架里脱出。

　　考虑到部分用户会在号牌外加装透明防护套，框架的卡槽内部特意预留了1mm的额外余量，带薄防护套的号牌也能顺利插入，不会出现卡滞。框架的四个边角都做了R3的圆角过渡，没有尖锐的直角突出，既避免安装时划伤手，也不会在低速刮蹭时对行人造成额外的磕碰伤害。

　　之前做过几版试装件，最早的版本把右侧压边也做成了12mm宽，试装的时候发现刚好压到区域数字的边缘，当地的车检要求号牌字符边缘3mm范围内不能有遮挡，后来反复调整了三次压边宽度，最终定在5mm，既保证了足够的压合强度，不会因为边框过窄导致右侧夹持力不足号牌翘边，也完全满足合规要求。还有最初的安装脚位是和框架背面齐平的，实车测试的时候发现部分车型保险杠的安装面有轻微弧度，框架贴上去之后中间位置会和保险杠顶死，两边翘起来有缝隙，后来把安装脚加高到3mm，框架和基面之间留了空隙，哪怕安装面有轻微的弧度误差，也能通过螺丝锁紧时的微变形贴合，不会出现翘缝的问题。

　　从结构强度上看，框架整体采用2mm厚的板材弯折成型，边框位置做了向内的翻边加强，整体的抗扭强度比同厚度的平板式车牌架高40%左右，成年人用手正常掰扯不会出现永久变形，哪怕是低速追尾的小碰撞，框架也能先吸收一部分冲击力，减少号牌本身的变形，避免号牌弯折后无法识别的问题。背面的排水间隙设计也兼顾了清洁需求，洗车的时候高压水枪可以直接冲掉缝隙里积存的泥沙，不会因为泥沙长期积存磨损号牌背面的涂层。
