梅赛德斯三叉星环形车标立体结构设计

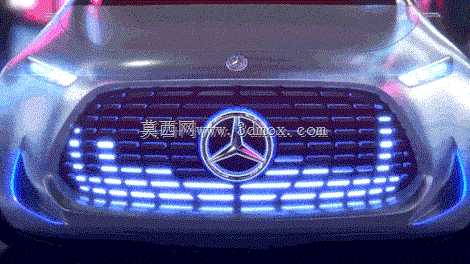

　　这款三叉星环形标识的结构设计，首先要考虑的是整车外饰件的安装匹配逻辑，作为车头、车尾或者轮毂中心的品牌识别部件，它的安装边界需要适配不同车型的外饰安装位，比如常规乘用车前格栅中央的安装位，通常预留的圆形安装槽直径在70mm到95mm区间，部分性能车型的立标版本安装基座直径更小，在45mm到55mm区间，设计时环形外框的壁厚控制在2.5mm到3mm，既保证足够的结构强度应对高速行驶时的气流冲击、碎石击打，也不会因为壁厚过大导致背面安装卡扣的布局空间被挤占。

　　从实际使用场景来看，这类车标长期暴露在户外环境，要耐受-40℃到85℃的环境温度变化，还要抵抗紫外线老化、雨水腐蚀、洗车高压水枪的冲击，所以结构上环形外圈和内部三叉星的连接采用一体化过渡设计，三个星芒的根部和环形内圈做R3到R5的圆角过渡，避免应力集中导致的连接处断裂，很多早期车型的车标就是因为星芒根部直角过渡，在低温环境下受轻微撞击就出现开裂问题，这个设计里特意把过渡圆角做了渐变处理，靠近外圈的位置圆角更大，往星芒尖端逐步收窄，既不破坏视觉上的锐利感，也能分散受力。

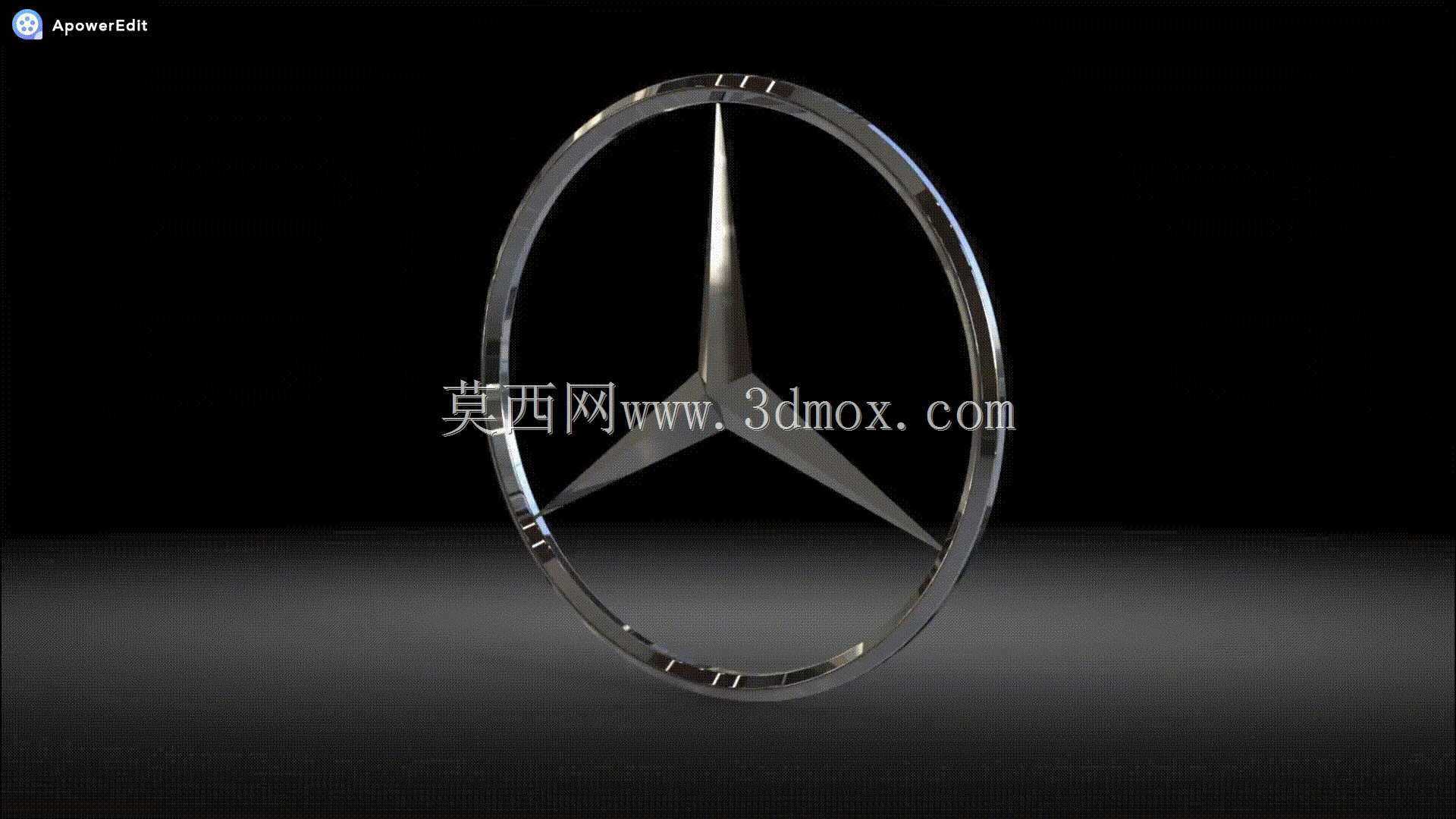

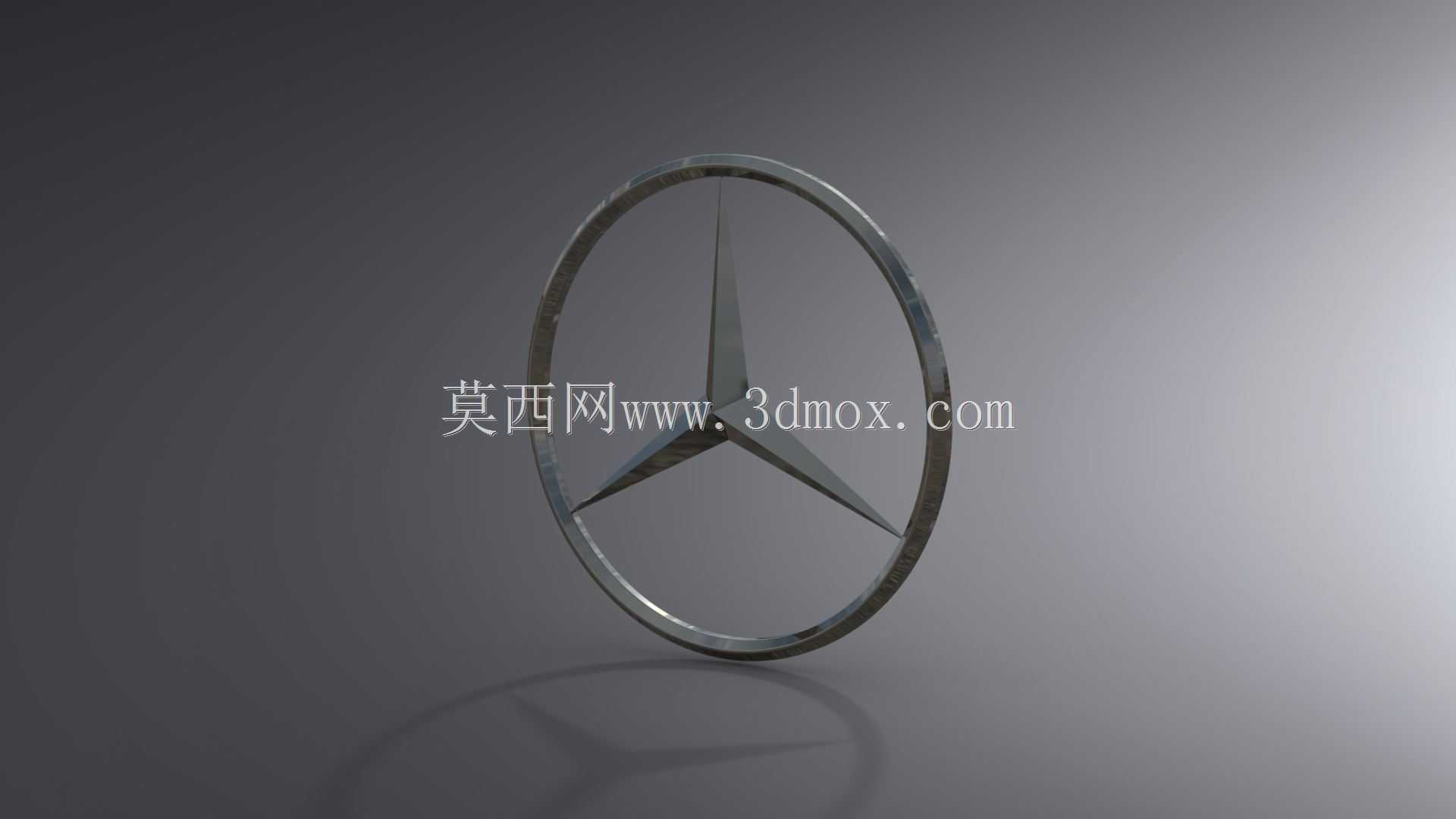

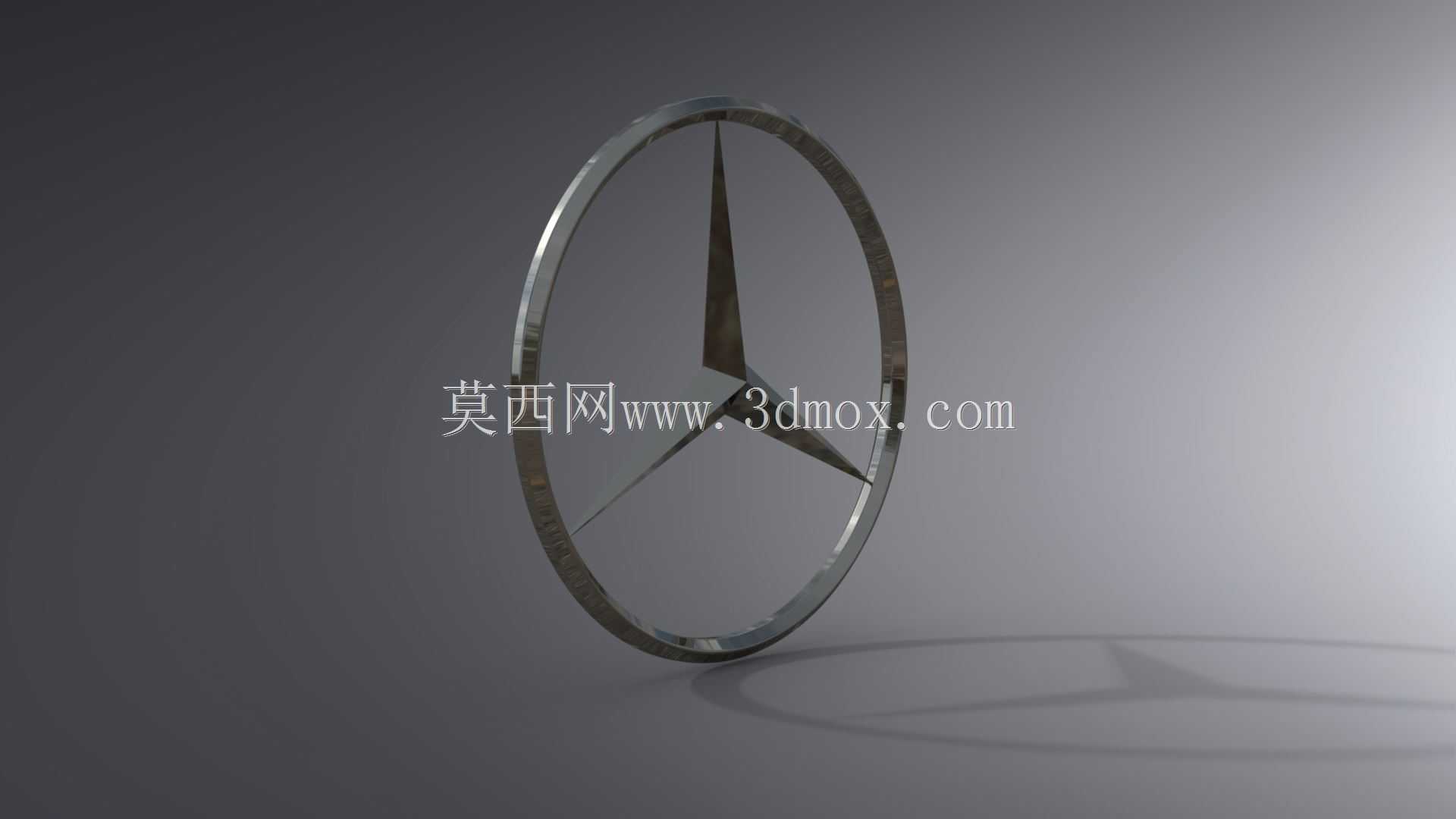

　　设计思路上没有采用常见的分体拼接结构，而是做了整体式的实体结构参考，星芒的三个分支夹角严格保持120°均匀分布，每个星芒的截面从根部到尖端做渐变收窄，根部厚度和环形外圈保持一致，尖端厚度收至0.8mm，视觉上能呈现出锋利的质感，同时尖端做了R0.5的倒圆处理，避免洗车或者擦拭时划伤手部，也能减少尖端积灰的问题。环形外圈的截面不是正圆形，而是做了轻微的弧面凸起，凸起高度在1.2mm左右，表面的高光面能更好地反射光线，提升品牌标识的辨识度，不管是自然光还是车灯照射下都能形成清晰的高光轮廓。

　　安装结构的预留上，背面设计了三个均匀分布的卡扣位，对应120°分布的星芒根部位置，卡扣的卡接深度控制在4mm，适配大部分车型格栅的安装板厚度，卡扣根部做了加强筋连接，加强筋厚度1mm，高度和卡扣深度一致，避免安装时用力按压导致卡扣断裂。如果是用于轮毂中心盖的版本，整体尺寸缩小到60mm直径，背面的结构改成环形卡爪，适配轮毂中心的圆形卡槽，卡爪的外凸量控制在1.5mm，安装后能和轮毂面保持齐平，不会出现突出或者凹陷的问题。

　　从功能特性来说，这个结构除了品牌识别的作用，部分高配车型的车标还会集成毫米波雷达的安装位，不过这个版本的设计是纯外观标识版本，环形内部没有预留雷达透波的平面区域，整体是均匀的金属质感曲面，适合用于装饰款车标、车展展示模型、品牌周边摆件的结构参考。如果要适配带雷达的车型，只需要把三叉星中心区域的壁厚调整到2mm，选用透波材料做基底，表面做金属化镀膜处理，就能满足雷达波的穿透要求，不需要改动整体的外形轮廓。

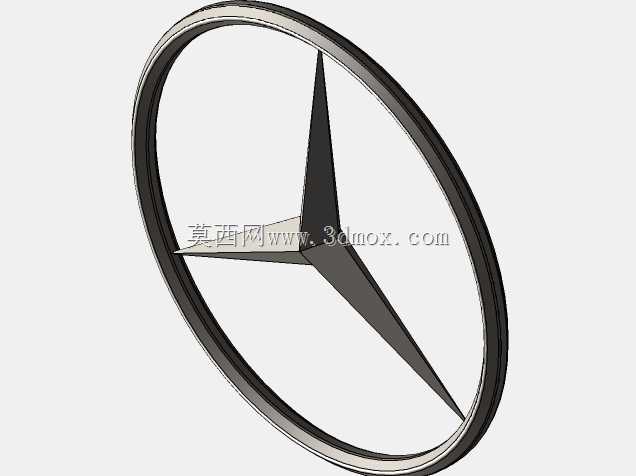

　　实际建模过程中，曲面的连续性是重点，环形外圈和星芒的连接面要做到G2连续，避免表面出现棱线或者光影扭曲，很多仿制车标就是因为曲面连续性不够，在光线照射下会出现表面凹凸的视觉瑕疵，影响品牌质感。星芒的尖端对齐环形外圈的圆心，三个星芒的长度完全一致，误差控制在0.1mm以内，保证旋转任意角度都能保持对称的视觉效果，不会出现歪标、偏标的问题。表面处理的预留上，整体结构预留了0.15mm的镀层厚度，不管是做镀铬、镀镍还是哑光金属喷涂，都不会因为镀层厚度导致装配尺寸超差，安装后和周边的格栅、尾门饰板的间隙保持均匀，单边间隙控制在0.3mm到0.5mm，符合整车外饰件的装配精度要求。

　　另外考虑到售后更换的通用性，这个结构的安装卡扣位置做了通用化设计，能适配同品牌不同年款的多数车型安装位，不需要额外做转接支架，降低售后更换的成本。针对立标版本的使用场景，环形底部的安装柱直径设计为8mm，安装柱长度12mm，根部做R2的圆角过渡，能承受车速200km/h下的气流冲击力，不会出现行驶过程中立标断裂、脱落的问题，安装柱内部预留了3mm的螺纹孔，可以通过螺丝从背面锁紧，固定在引擎盖的安装基座上，比传统的卡扣固定方式更可靠。
