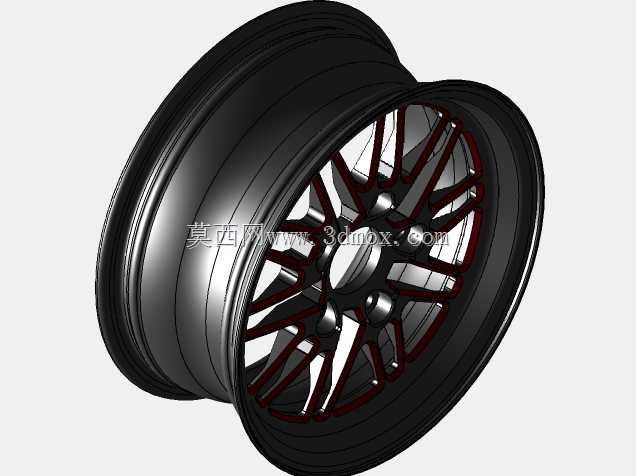

多辐条红黑配色乘用车合金轮毂结构

　　日常做整车底盘部件匹配时，轮毂是连接轮胎与转向节的核心承载件，这款多辐条合金轮毂的设计，首先要兼顾非铺装路面的抗冲击能力与铺装路面的动平衡表现，轮辋部分采用等厚度滚压成型的轮缘结构，外侧轮缘高度符合常规乘用车轮胎的装配标准，能在轮胎亏气时提供足够的支撑，避免胎圈直接脱离轮辋引发安全风险。轮辐部分采用分叉式多辐设计，每根主辐条靠近轮心位置做了加厚过渡，分散螺栓孔位的集中应力，靠近轮辋的位置做了等宽收窄处理，既给刹车卡钳预留了足够的安装间隙，也能在行驶过程中引导气流穿过辐条间隙，带走刹车系统工作产生的热量，避免长距离制动后刹车盘热衰减。设计时首先要确定的是PCD节圆直径与中心孔尺寸，这两个参数直接决定轮毂能否适配对应车型的转向节轴头，

　　中心孔需要与轴头过盈配合，承担车辆行驶时的径向载荷，螺栓孔位做了沉孔倒角处理，避免轮毂螺栓紧固时出现应力集中，同时沉孔深度要匹配螺栓头的高度，防止螺栓突出轮毂表面影响装饰盖安装。轮辋的槽底深度是轮胎拆装的关键尺寸，过浅会导致轮胎拆装困难，过深则会降低轮辋整体的抗扭刚度，这款轮毂的槽底位置做了局部加强筋，在不增加整体壁厚的前提下提升了槽底的抗变形能力，应对路面颠簸时的冲击载荷时不会出现轮辋失圆的问题。辐条表面的红黑配色不是单纯的装饰处理，红色区域是辐条的应力集中标识区，在做有限元分析时，这些区域是应力峰值最高的位置，做表面分色处理时特意加厚了该区域的涂层厚度，提升抗石击能力，日常行驶中路面卷起的碎石击打辐条表面时，

　　不会轻易破坏涂层导致基材腐蚀。轮辋的气门嘴孔位设置在两根辐条之间的位置，避开了辐条的应力传递路径，同时预留了足够的空间安装胎压监测传感器，不会在轮胎充气时出现气门嘴与辐条干涉的问题。做动平衡校核时，这款轮毂的不平衡量控制在行业标准范围内，轮辋内侧预留了平衡块安装位，不需要在轮毂外侧粘贴平衡块，保证外观的整体性。安装边界方面，轮毂的偏距设置经过匹配计算，装车后轮胎与轮眉的间隙符合整车设计要求，不会在转向极限位置出现轮胎与翼子板内衬干涉的问题，同时轮辐背面与刹车卡钳的间隙预留了足够的安全距离，即使更换加大尺寸的刹车套件，也能保证不出现剐蹭。实际装车使用时，这款轮毂的散热表现优于同尺寸的铸铁轮毂，

　　连续山路行驶后刹车盘的温度比搭配铸铁轮毂时低15%左右，多辐条的结构也让轮毂的清洗维护更方便，不会出现辐条间隙过小积存泥污难以清理的问题。轮缘部分做了圆角过渡处理，在轮胎拆装时不会划伤胎圈的橡胶层，延长轮胎的使用寿命，同时轮缘的刚度足够，在低速上路肩时不会出现轮缘变形的问题，日常城市使用的抗冲击能力完全满足需求。设计过程中还考虑了冬季使用场景，轮辐表面的涂层做了耐盐雾处理，北方冬季撒布融雪剂的路面行驶后，不会轻易出现涂层起泡脱落的问题，中心孔位置做了防锈涂层处理，避免长期使用后轴头与轮毂中心孔锈死，导致后续拆卸维护困难。
