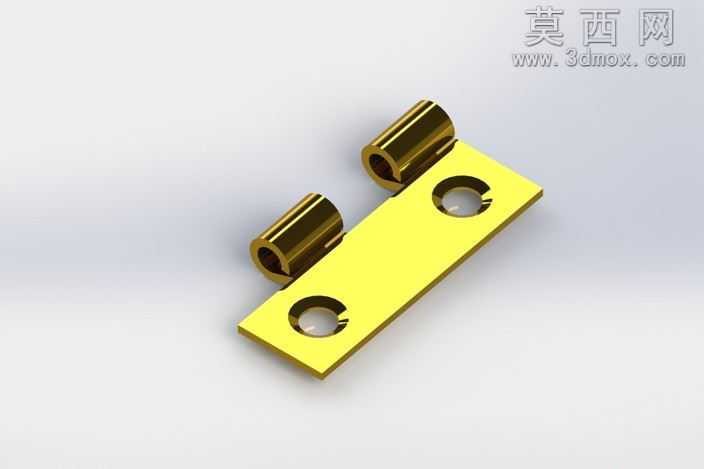

黄铜合页铰链三维结构设计作品

本作品为一寸规格合页铰链的三维参数化设计成果，建模阶段采用SolidWorks软件完成全流程结构搭建，首先通过草图绘制精准定位合页的两个安装孔位、页片轮廓以及卷制筒身的截面基准，严格遵循1英寸合页的行业通用尺寸规范，对页片厚度、卷筒内径、安装孔中心距等关键参数进行全约束定义，确保模型尺寸精度符合实际生产加工的公差要求。建模过程中优先采用实体拉伸命令生成合页的基础页片结构，通过旋转凸台命令完成两个同轴卷筒的特征创建，针对安装孔的沉头结构采用拉伸切除配合倒角命令实现，还原真实合页安装时螺丝沉头容纳的结构细节，对卷筒与页片的衔接位置添加圆角过渡特征，还原五金冲压弯折工艺形成的自然圆弧过渡，避免模型出现尖锐直角的失真问题。材质与渲染阶段，为模型赋予抛光黄铜材质参数，调整金属材质的反射率、粗糙度与环境贴图参数，模拟黄铜五金件经过抛光处理后的亮面金属质感，通过添加柔和的环境光与定向补光，突出合页表面的金属光泽与结构轮廓，渲染输出的效果图清晰展现合页的立体结构与材质特征，页片平面的平整质感、卷筒的圆柱曲面反光效果都得到精准还原。结构设计上，该合页采用单页双卷筒的经典结构，两个同轴卷筒用于配套对应规格的合页轴实现转动连接，页片上的两个长圆孔设计可适配安装时的位置微调需求，降低实际安装过程中的对位难度，整体结构简洁实用，完全匹配民用门窗、小型柜体连接的使用需求，模型完成后经过干涉检查验证，卷筒同轴度、页片平整度均符合设计要求，无结构干涉问题，可直接用于产品展示、结构验证以及相关五金配件的设计参考，完整还原了黄铜合页从外形轮廓到内部衔接结构的全部细节，能够直观展现该类五金连接件的结构特点与装配逻辑。
